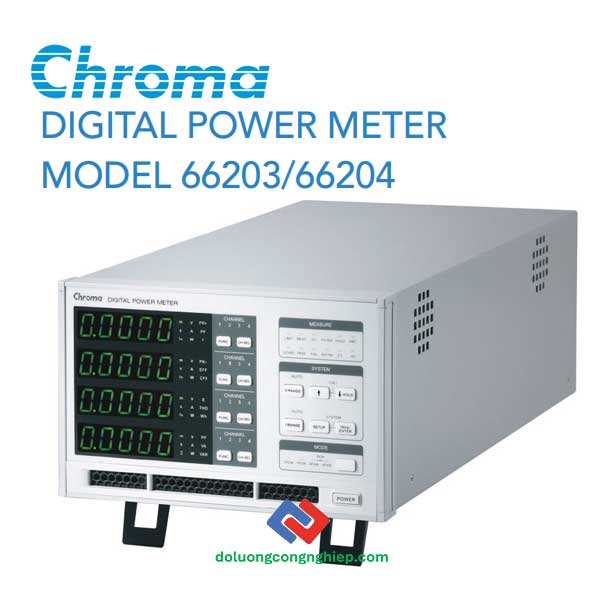

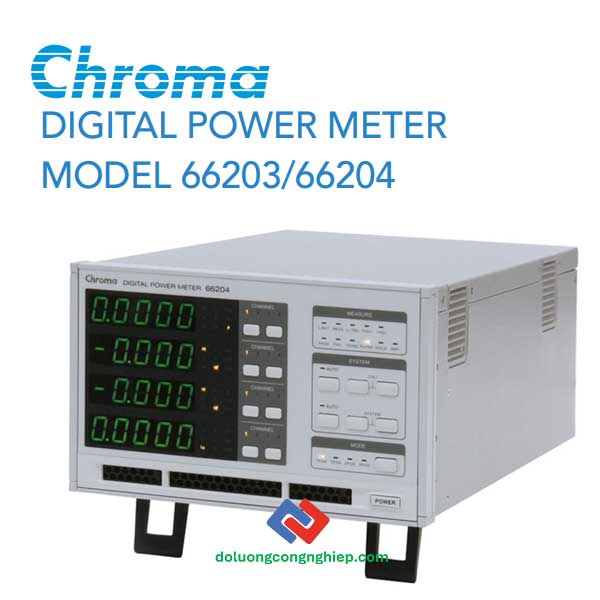

Máy Đo Công Suất Điện Kỹ Thuật Số Chroma 66203/ 66204
Liên Hệ
Hãng: Chroma – Taiwan
Model: 66203/66204
- Dải đo điện áp rộng: 15 / 30 / 60 / 150 / 300 / 600 Vrms; hỗ trợ tùy chọn mở rộng lên 1200 Vrms hoặc 1800 Vrms
- Dải đo dòng điện linh hoạt: Từ 5 mA đến 20 Arms
- Dải tần số đo rộng: Hỗ trợ đo từ DC đến 10 Hz ~ 10 kHz
- Tích hợp bộ xử lý DSP tốc độ cao và bộ chuyển đổi ADC 16-bit
- Thiết kế nhỏ gọn chuẩn Half-rack: Hỗ trợ tối đa 4 kênh đo độc lập
- Hỗ trợ nhiều cấu hình đấu dây 1 pha và 3 pha: 1P2W, 1P3W, 3P3W, 3P4W và 3V3A
Digital Power Meter (Máy đo công suất điện kỹ thuật số) là thiết bị dùng để đo lường, phân tích và đánh giá các thông số điện năng AC/DC với độ chính xác cao, giúp xác định mức tiêu thụ điện, hiệu suất chuyển đổi năng lượng và chất lượng điện năng của thiết bị điện/điện tử. Chroma 66203 và Chroma 66204 xuất xứ Taiwan là model máy đo công suất điện tiêu biểu trên thị trường hiện nay.
<<Tham khảo>> Tải giả DC Công Suất Cao Chroma 6310A
Chroma có những model Digital Power Meter nào? Điểm nổi bật của từng model
Dòng Chroma 66200 Series Digital Power Meter hiện có 2 model chính:
| Model | Số kênh đo | Điểm nổi bật |

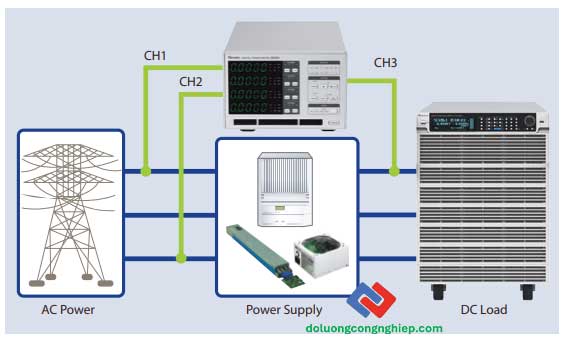

| Chroma 66203 | 3 kênh (3CH) | Phù hợp đo hệ thống 1 pha hoặc 3 pha, hỗ trợ nhiều cấu hình đấu dây, tối ưu cho kiểm tra nguồn AC/DC và thiết bị điện công nghiệp |
| Chroma 66204 | 4 kênh (4CH) | Đo đồng thời 4 điểm, lý tưởng cho đo input/output và tính hiệu suất hệ thống, đặc biệt phù hợp cho PV inverter, bộ nguồn 3 pha, EV power electronics |
Điểm khác biệt nổi bật của 66204
Model 66204 (4 kênh) có thể:

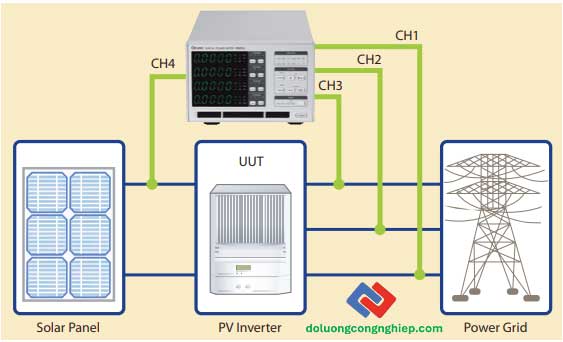

- Đo đồng thời đầu vào DC và đầu ra AC 3 pha
- Tính toán hiệu suất inverter năng lượng mặt trời (PV inverter efficiency) ngay trên máy
- Đo đồng thời tối đa 4 tải độc lập ở chế độ 1P2W
Các tính năng nổi bật của Digital Power Meter Chroma 66203 / 66204:
- Dải đo điện áp rộng: 15 / 30 / 60 / 150 / 300 / 600 Vrms; hỗ trợ tùy chọn mở rộng lên 1200 Vrms hoặc 1800 Vrms
- Dải đo dòng điện linh hoạt: Từ 5 mA đến 20 Arms, đáp ứng tốt từ các phép đo công suất thấp đến các ứng dụng công suất lớn.
- Dải tần số đo rộng: Hỗ trợ đo từ DC đến 10 Hz ~ 10 kHz
- Tích hợp bộ xử lý DSP tốc độ cao và bộ chuyển đổi ADC 16-bit: Đảm bảo khả năng đo nhanh, độ chính xác cao và xử lý tín hiệu ổn định.
- Thiết kế nhỏ gọn chuẩn Half-rack: Hỗ trợ tối đa 4 kênh đo độc lập
- Hỗ trợ nhiều cấu hình đấu dây 1 pha và 3 pha: Tương thích với các chế độ đo 1P2W, 1P3W, 3P3W, 3P4W và 3V3A

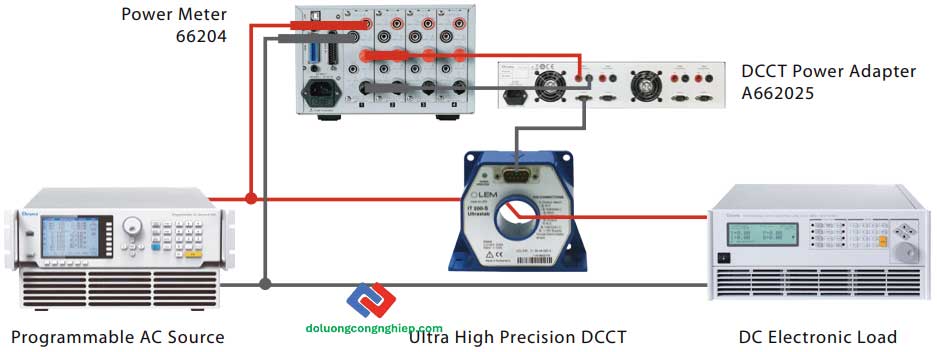

- Hỗ trợ shunt ngoài và biến dòng (CT): Cho phép mở rộng đo các ứng dụng dòng điện lớn hơn giới hạn tiêu chuẩn của thiết bị.
- Đo chính xác công suất thấp: Dòng đo tối thiểu 5 mA cùng độ phân giải công suất lên tới 0.1 mW, lý tưởng cho các phép đo standby power và tiêu thụ điện năng thấp.
Thông số kỹ thuật máy đo công suất điện kỹ thuật số Chroma 66203 và Chroma 66204:
| Thông số | 66203 | 66204 |
|---|---|---|
| Số kênh | 3 | 4 |
| Thông số đo | V, Vpk, I, Ipk, Is, W, VA, VAR, PF, CFi, F, THD V, THD I, E | |
| ĐIỆN ÁP | ||
| Dải đo | 15V / 30V / 60V / 150V / 300V / 600Vrms (CF=2), 6 dải đo Tùy chọn HV mở rộng lên đến 1800Vrms | |
| Độ chính xác | DC, 10Hz đến 1kHz: 0.1% RD + 0.08% RNG 1kHz đến 10kHz: (0.1 + 0.05 × kHz)% RD + 0.08% RNG | |
| Độ chính xác đo sóng hài | DC, 10Hz đến 1kHz: 0.1% RD + 0.08% RNG 1kHz đến 10kHz: (0.1 + 0.05 × kHz)% RD + 0.08% RNG | |
| Trở kháng đầu vào | 4MΩ | |
| DÒNG ĐIỆN AC/DC | ||
| Dải đo | 5mA / 20mA / 50mA / 200mA / 500mA / 2A / 5A / 20Arms (CF=4) | |
| Độ chính xác | DC, 10Hz đến 1kHz: 0.1% RD + 0.1% RNG 1kHz đến 10kHz: (0.1 + 0.05 × kHz)% RD + 0.1% RNG | |
| Độ chính xác đo sóng hài | 10Hz đến 1kHz: 0.1% RD + 0.1% RNG 1kHz đến 10kHz: (0.1 + 0.05 × kHz)% RD + 0.1% RNG | |
| Độ chính xác đo dòng DC | 0.1% RD + 0.1% RNG | |
| CÔNG SUẤT | ||
| Dải đo | 75mW ~ 12kW (48 dải đo) | |
| Độ chính xác | 47Hz đến 63Hz: 0.1% RD + 0.1% RNG 1kHz đến 10kHz: (0.1 + 0.1 × kHz)% RD + 0.18% RNG | |
| Độ chính xác hệ số công suất | 0.001 + (15ppm/PF) × Hz | |
| TẦN SỐ | ||
| Dải đo | DC, 10Hz ~ 10kHz | |
| Độ chính xác | 0.06% RD | |
| Nguồn tham chiếu tần số | Nguồn điện áp (Voltage Source) | |
| THÔNG SỐ KHÁC | ||
| Giao tiếp | GPIB + USB hoặc CAN + USB | |
| An toàn & EMC | CE (bao gồm EMC & LVD) | |
| Kích thước (C × R × S) | 133 × 212 × 420 mm / 5.25 × 8.25 × 16.3 inch | |
| Khối lượng | 7.5 kg / 16.5 lbs | 8.5 kg / 18.7 lbs |
*** Chi tiết datasheet Digital Power Meter Chroma 66203 và Chroma 66204 tại đây: 66203_66204-EN
Thông tin đặt máy đo công suất chroma:
- 66203 : Digital Power Meter (3 CH with GPIB & USB interfaces)
- 66203 : Digital Power Meter (3 CH with CAN & USB interfaces)
- 66204 : Digital Power Meter (4 CH with GPIB & USB interfaces)
- 66204 : Digital Power Meter (4 CH with CAN & USB interfaces)
