TOP 5 Sai Lầm Phổ Biến Khi Nghiệm Thu Cáp Quang Data Center

Một lỗi nhỏ hôm nay có thể trở thành chi phí lớn trong tương lai

Trong các dự án Data Center, nhiều đơn vị tập trung hoàn thành tiến độ thi công nhưng chưa đầu tư đúng mức cho công tác nghiệm thu cáp quang Data Center. Điều này khiến nhiều lỗi ở lớp vật lý không được phát hiện ngay mà chỉ xuất hiện khi hệ thống đi vào vận hành hoặc được nâng cấp lên các tốc độ truyền dẫn như 100G, 400G hay 800G.

Thực tế, chỉ một đầu connector bẩn, một tuyến cáp đấu sai cực tính hoặc thiếu dữ liệu nghiệm thu cũng có thể làm tăng thời gian xử lý sự cố, ảnh hưởng đến hiệu suất hệ thống và phát sinh chi phí khắc phục sau này.

Dưới đây là 5 sai lầm phổ biến nhất trong quá trình nghiệm thu hệ thống cáp quang mà các nhà thầu, đơn vị tích hợp hệ thống và chủ đầu tư nên tránh.

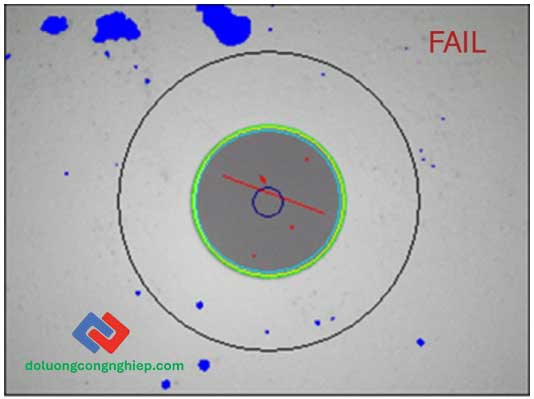

Sai lầm 1: Không kiểm tra đầu connector trước khi Đo kiểm

Đầu connector là vị trí tiếp xúc trực tiếp giữa các sợi quang và là một trong những nguyên nhân phổ biến nhất gây suy hao tín hiệu.

Chỉ một hạt bụi, dấu vân tay hoặc vết xước nhỏ cũng có thể làm tăng suy hao, tăng phản xạ hoặc khiến kết quả đo không chính xác.

Tuy nhiên, nhiều kỹ sư vẫn có thói quen cắm dây đo ngay mà bỏ qua bước Fiber Inspection, dẫn đến việc nhầm lẫn giữa lỗi connector và lỗi của tuyến cáp.

Khuyến nghị

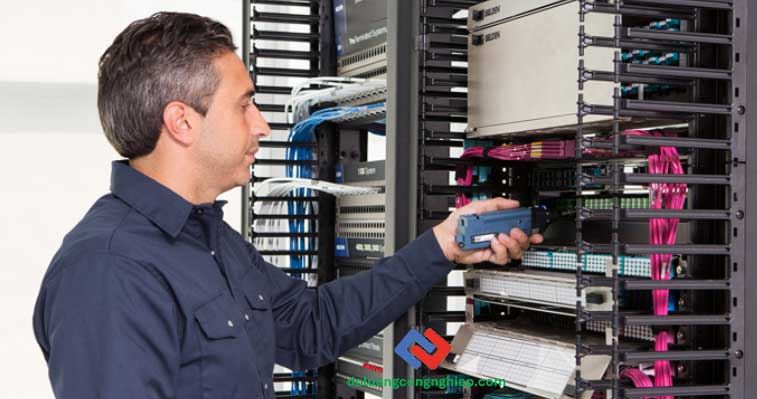

• Kiểm tra connector bằng kính hiển vi hoặc thiết bị Fiber Inspection chuyên dụng.
• Thực hiện đúng quy trình Inspect → Clean → Inspect.
• Chỉ tiến hành đo khi đầu connector đạt tiêu chuẩn IEC.

Việc dành vài phút để kiểm tra đầu nối có thể giúp giảm đáng kể số lần phải đo lại và tránh các kết quả sai lệch.

Sai lầm 2: Chỉ đo OTDR và bỏ qua phép đo suy hao đầu cuối

Đây là một trong những sai lầm phổ biến nhất khi thực hiện Fiber Certification.

OTDR là thiết bị rất hiệu quả để phân tích từng sự kiện trên tuyến cáp, xác định vị trí mối hàn, connector hoặc điểm đứt. Tuy nhiên, OTDR không thể thay thế phép đo suy hao đầu cuối bằng OLTS.

Nếu chỉ sử dụng OTDR, doanh nghiệp sẽ thiếu dữ liệu về suy hao thực tế của toàn tuyến, gây khó khăn khi nghiệm thu theo các tiêu chuẩn quốc tế hoặc yêu cầu của chủ đầu tư.

Khuyến nghị

Một quy trình Data Center Testing đầy đủ nên kết hợp:

• Tier-1 (OLTS): Xác nhận suy hao toàn tuyến, chiều dài và cực tính.
• Tier-2 (OTDR): Phân tích chi tiết từng sự kiện khi cần xác định nguyên nhân gây lỗi.

Việc kết hợp cả hai phương pháp giúp đảm bảo kết quả nghiệm thu đầy đủ và đáng tin cậy.

Sai lầm 3: Không kiểm tra cực tính (Polarity)

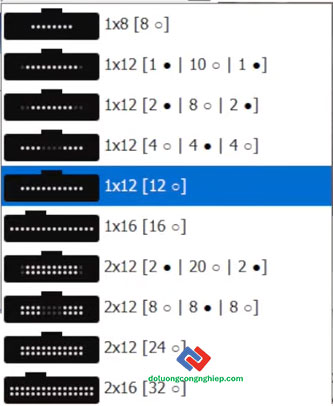

Đối với các hệ thống sử dụng MPO Connector hoặc MTP, kiểm tra cực tính là bước bắt buộc nhưng thường bị bỏ qua.

Nếu đấu sai cực tính, liên kết quang có thể không hoạt động hoặc gây ra các lỗi khó xác định, đặc biệt trong những Data Center có mật độ cáp cao và nhiều nhóm thi công cùng tham gia.

Khuyến nghị

• Kiểm tra cực tính ngay sau khi hoàn thành lắp đặt.
• Đối chiếu với sơ đồ thiết kế trước khi nghiệm thu.
• Lưu kết quả kiểm tra trong hồ sơ bàn giao.

Việc xác nhận cực tính ngay từ đầu sẽ giúp giảm đáng kể thời gian xử lý sự cố khi hệ thống đi vào vận hành.

Sai lầm 4: Không lưu dữ liệu Baseline sau nghiệm thu cáp quang

Nhiều dự án chỉ in báo cáo để bàn giao mà không lưu trữ dữ liệu đo dưới dạng hồ sơ điện tử.

Điều này khiến đội ngũ vận hành không có dữ liệu tham chiếu khi cần kiểm tra chất lượng tuyến cáp sau nhiều năm sử dụng hoặc khi mở rộng hệ thống.

Một bộ dữ liệu Baseline đầy đủ sẽ giúp:

• So sánh chất lượng tuyến cáp theo thời gian.
• Phát hiện sớm xu hướng suy giảm hiệu năng.
• Rút ngắn thời gian xử lý sự cố.
• Hỗ trợ lập kế hoạch bảo trì và nâng cấp hệ thống.

Đối với các Data Center hiện đại, dữ liệu nghiệm thu không chỉ phục vụ bàn giao mà còn là tài sản kỹ thuật quan trọng trong suốt vòng đời của hạ tầng.

Sai lầm 5: Hồ sơ nghiệm thu không đầy đủ hoặc khó truy xuất

Một số dự án chỉ lưu vài ảnh chụp màn hình hoặc một bảng kết quả tổng hợp, trong khi thiếu các thông tin quan trọng phục vụ công tác quản lý lâu dài.

Một bộ hồ sơ Fiber Certification hoàn chỉnh nên bao gồm:

• Báo cáo kiểm tra connector.
• Kết quả Tier-1 bằng OLTS.
• Báo cáo Tier-2 bằng OTDR (nếu yêu cầu).
• Kết quả kiểm tra cực tính.
• Thông tin tuyến cáp.
• Ngày đo, thiết bị đo và kỹ sư thực hiện.

Việc chuẩn hóa hồ sơ giúp quá trình bảo trì, kiểm toán và mở rộng hệ thống diễn ra nhanh chóng, đồng thời nâng cao tính chuyên nghiệp của đơn vị thi công.

TMTECH Expert Insight

Qua nhiều dự án triển khai hạ tầng cáp quang cho Data Center và mạng doanh nghiệp, TMTECH nhận thấy nguyên nhân khiến nhiều công trình phải nghiệm thu lại thường không xuất phát từ chất lượng cáp quang hay thiết bị mạng, mà đến từ những lỗi rất cơ bản như connector chưa được vệ sinh, đấu sai cực tính hoặc thiếu hồ sơ chứng nhận.

Một quy trình Fiber Certification được chuẩn hóa ngay từ đầu sẽ giúp giảm rủi ro phát sinh sau bàn giao, tiết kiệm thời gian xử lý sự cố và tạo nền tảng thuận lợi cho công tác vận hành cũng như mở rộng hệ thống trong tương lai.

Checklist trước khi nghiệm thu cáp quang Data Center

Trước khi ký biên bản nghiệm thu, hãy đảm bảo bạn đã hoàn thành đầy đủ các bước sau:

☐ Kiểm tra và vệ sinh toàn bộ connector theo quy trình Inspect → Clean → Inspect.

☐ Thực hiện Tier-1 Fiber Certification bằng OLTS.

☐ Thực hiện Tier-2 Fiber Certification bằng OTDR (khi có yêu cầu).

☐ Kiểm tra cực tính của các tuyến MPO/MTP.

☐ Lưu trữ đầy đủ dữ liệu Baseline và kết quả đo.

☐ Hoàn thiện báo cáo nghiệm thu với đầy đủ thông tin thiết bị, ngày đo và người thực hiện.

Một checklist đơn giản nhưng đầy đủ sẽ giúp hạn chế đáng kể các rủi ro trong quá trình vận hành và nâng cao chất lượng bàn giao dự án.
