Bộ Kiểm Tra Suy Hao Quang OLTS – EXFO PXM/LXM
Liên Hệ
- Hãng: EXFO – CANADA
- Model: PXM/LXM
Các trung tâm dữ liệu hiện đại đang phát triển theo hướng mật độ cáp quang ngày càng cao, sử dụng các chuẩn kết nối như MPO-12, MPO-16, MPO-24, MMC, phục vụ các liên kết 100G, 400G và 800G. Nếu vẫn kiểm tra từng sợi quang bằng máy đo truyền thống, thời gian nghiệm thu sẽ kéo dài, tăng chi phí nhân công và dễ phát sinh sai sót. Đó là lý do Multi-fiber Optical Loss Test Set (OLTS) ngày càng trở thành tiêu chuẩn trong các dự án Data Center Testing. EXFO PXM/LXM được phát triển để giải quyết chính bài toán này, cho phép kiểm tra đồng thời nhiều sợi quang, rút ngắn thời gian chứng nhận Tier-1 và đáp ứng các yêu cầu của hạ tầng Data Center thế hệ mới.
EXFO PXM/LXM là gì?

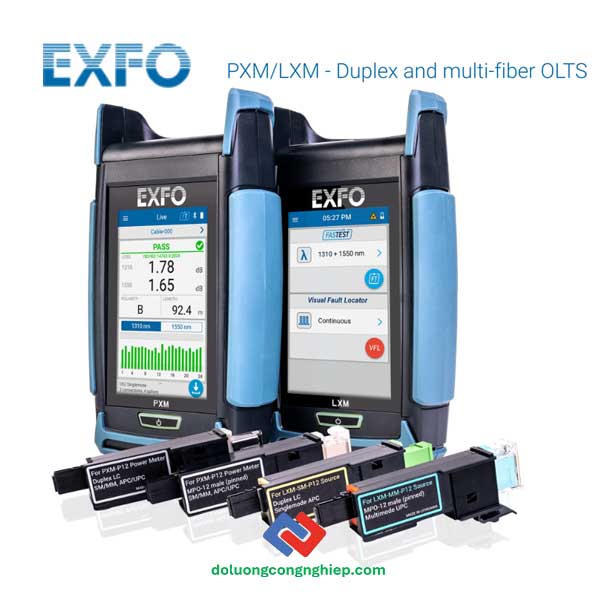

EXFO PXM/LXM là bộ thiết bị Optical Loss Test Set (OLTS) gồm:
- PXM – Máy đo công suất quang (Power Meter)
- LXM – Máy phát nguồn quang (Light Source)
Hai thiết bị hoạt động cùng nhau để thực hiện Tier-1 Fiber Certification, đo suy hao đầu cuối (Insertion Loss), kiểm tra chiều dài, cực tính và xác nhận Pass/Fail theo các tiêu chuẩn quốc tế.
Khác với các bộ OLTS thông thường chỉ hỗ trợ kết nối duplex, PXM/LXM được thiết kế riêng cho môi trường fiber-dense, hỗ trợ cả duplex và multi-fiber.
Những điểm nổi bật của EXFO PXM/LXM
Đo đồng thời nhiều sợi quang
Ưu điểm lớn nhất của PXM/LXM là khả năng đo nhiều sợi quang trong một lần kết nối.
Thiết bị hỗ trợ:
- Duplex LC
- MPO-12
- MPO-16
- MPO-24
- MMC-16
- MMC-24
- SN
- MDC
Điều này giúp giảm đáng kể thời gian nghiệm thu so với phương pháp đo từng sợi riêng lẻ.

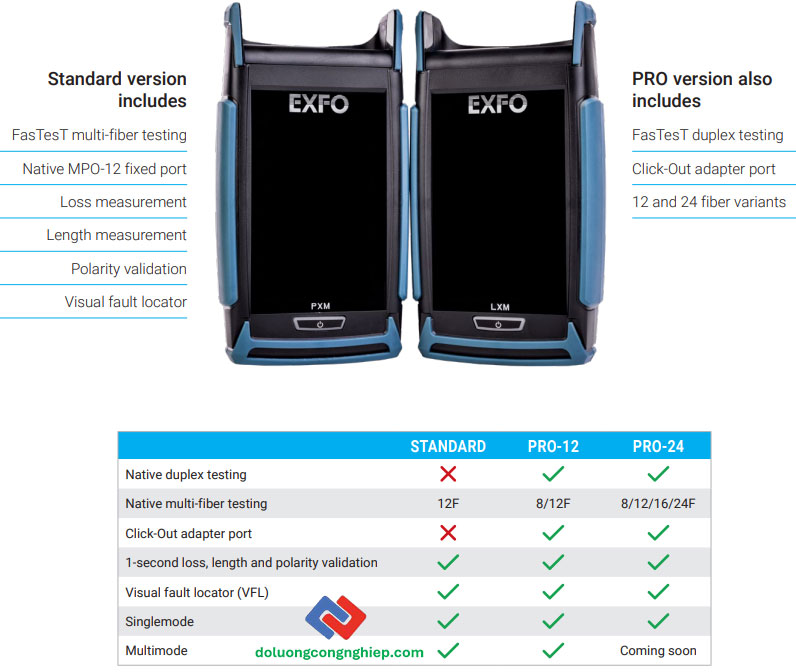

Thiết kế Click-Out Adapter linh hoạt
Một điểm nổi bật khác của PXM/LXM là công nghệ Click-Out™ Adapter.
Người dùng chỉ cần thay đổi adapter để làm việc với nhiều loại đầu nối khác nhau mà không cần thay toàn bộ thiết bị.
Các adapter hỗ trợ gồm:
- LC Duplex
- MPO-12
- MPO-16
- MPO-24
- MMC-16
- MMC-24
- SN
- MDC
Nhờ đó, một bộ máy có thể đáp ứng nhiều dự án với các chuẩn connector khác nhau, giúp tối ưu chi phí đầu tư.
Hỗ trợ cả Singlemode và Multimode

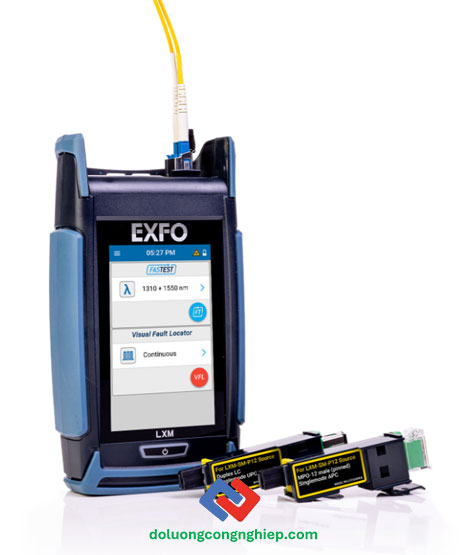

EXFO cung cấp hai phiên bản nguồn phát LXM:
LXM-SM1
Dành cho hệ thống Singlemode
- 1310 nm
- 1550 nm
Nguồn phát Laser với công suất ≥ -13 dBm.
LXM-MM1
Dành cho hệ thống Multimode
- 850 nm
- 1300 nm
Nguồn phát LED với công suất ≥ -33 dBm.
Điều này giúp PXM/LXM phù hợp với hầu hết các hệ thống Structured Cabling trong doanh nghiệp và Data Center.
Hiệu suất đo đáp ứng Data Center hiện đại
Máy đo công suất PXM sử dụng cảm biến InGaAs với dải bước sóng từ 850 đến 1550 nm.
Một số thông số nổi bật:
| Thông số | Giá trị |
|---|---|
| Detector | InGaAs |
| Dải bước sóng | 850–1550 nm |
| Bước sóng hiệu chuẩn | 850 / 1300 / 1310 / 1550 nm |
| Độ phân giải | 0.01 dB |
| Độ tuyến tính | ±0.1 dB |
| Độ không đảm bảo đo | ±0.35 dB |
| Bộ nhớ | 10.000 phép đo |
| Thời gian khởi động | 0 giây |
Ngoài ra, thiết bị còn hỗ trợ tự động nhận biết bước sóng và chuyển đổi giữa các nguồn phát, giúp giảm thao tác cho kỹ sư hiện trường
Hỗ trợ đo chiều dài tuyến cáp
Không chỉ đo suy hao, PXM còn hỗ trợ:
- đo chiều dài tuyến cáp
- tối đa 25 km đối với singlemode (tùy điều kiện)
- tối đa 1 km đối với multimode
Đây là tính năng hữu ích trong quá trình nghiệm thu và kiểm tra nhanh hệ thống
Kết nối Bluetooth và lưu trữ dữ liệu
PXM/LXM có tùy chọn tích hợp Bluetooth để kết nối với thiết bị di động và phần mềm quản lý dữ liệu.
Bộ nhớ trong có khả năng lưu tới 10.000 kết quả đo, giúp kỹ sư dễ dàng:
- lưu hồ sơ nghiệm thu
- xuất báo cáo
- đồng bộ dữ liệu
- truy xuất lịch sử đo
Các phiên bản không tích hợp Bluetooth cũng được cung cấp để phù hợp với yêu cầu của từng dự án.
Ứng dụng của EXFO PXM/LXM
Optical Loss Test Set PXM/LXM được thiết kế cho các môi trường cần chứng nhận nhanh và chính xác như:
- Data Center
- Enterprise Network
- Structured Cabling
- Campus Network
- Cloud Data Center
- AI Data Center
- Hyperscale Data Center
Đặc biệt, thiết bị rất phù hợp với các dự án triển khai:
- 100G Ethernet
- 400G Ethernet
- 800G Ethernet
- Spine-Leaf Network
- MPO Backbone
Vì sao nên chọn EXFO PXM/LXM thay vì OLTS truyền thống?
| EXFO PXM/LXM | OLTS truyền thống |
|---|---|
| Đo nhiều sợi cùng lúc | Đo từng sợi |
| Hỗ trợ MPO-24 | Thường không |
| Hỗ trợ MPO-16 | Thường không |
| Click-Out Adapter | Ít hoặc không |
| SN / MDC | Có |
| Bluetooth | Có |
| Thiết kế cho Data Center | Có |
Nhờ khả năng hỗ trợ các chuẩn connector mới và đo đồng thời nhiều sợi quang, PXM/LXM giúp giảm đáng kể thời gian chứng nhận so với các bộ OLTS truyền thống.
Thông số kỹ thuật máy đo suy hao cáp quang Optical Loss Test Set (OLTS) PXM/LXM:
| Thông số | Giá trị |
|---|---|
| Optical connector | Standard: Contactless MPO-12, male (pinned), hỗ trợ cả APC và UPC. Đầu nối có cửa bảo vệ (protective shutter).P12/P24 models: Giao diện Click-Out adapter (pinned & unpinned). |
| Detector type | InGaAs |
| Power measurement range (dBm) | +5 đến -45 dBm |
| Power uncertainty (dB) | ±0.35 dB |
| Linearity (dB) | ±0.1 dB |
| Display resolution (dB) | 0.01 dB |
| Wavelength measurement range (nm) | 850 đến 1550 nm |
| Calibrated wavelengths (nm) | 850, 1300, 1310, 1550 nm |
| Tone detection | 270 Hz, 330 Hz, 1 kHz, 2 kHz |
| Auto-wavelength recognition and switching | Có (Yes) |
| Length measurement | Tối đa 25 km (singlemode, tùy điều kiện) và 1 km (multimode) |
| Warm up time | 0 giây |
| Storage capacity | 10.000 phép đo tại hai bước sóng |
LXM Light Source Specifications
LXM-SM1 (Singlemode)
| Thông số | Giá trị |
|---|---|
| Optical connector | Standard: APC MPO-12 male (pinned), đầu nối có cửa bảo vệ (protective shutter).P12/P24 models: Giao diện Click-Out adapter. |
| Emitter type | Laser |
| Wavelength (nm) | 1310 ±20 nm1550 ±20 nm |
| Output power (dBm) | ≥ -13 / ≥ -13 dBm |
| Stability (8 h) | ±0.1 dB |
| Warm up time | 15 phút |
| Tone generation | 270 Hz, 330 Hz, 1 kHz, 2 kHz |
LXM-MM1 (Multimode)
| Thông số | Giá trị |
|---|---|
| Optical connector | Standard: UPC MPO-12 male (pinned), đầu nối có cửa bảo vệ (protective shutter).P12/P24 models: Giao diện Click-Out adapter. |
| Emitter type | LED |
| Wavelength (nm) | 850 ±25 nm1300 ±20 nm |
| Output power (dBm) | ≥ -33 / ≥ -33 dBm |
| Stability (8 h) | ±0.1 dB |
| Warm up time | 15 phút |
| Tone generation | 270 Hz, 330 Hz, 1 kHz, 2 kHz |
EXFO PXM/LXM là giải pháp Multi-fiber OLTS được thiết kế dành riêng cho các dự án Data Center và Structured Cabling thế hệ mới.
Với khả năng đo đồng thời nhiều sợi quang, hỗ trợ MPO-12, MPO-16, MPO-24, MMC, SN, MDC cùng công nghệ Click-Out™ Adapter, thiết bị giúp rút ngắn thời gian Tier-1 Fiber Certification, nâng cao hiệu quả nghiệm thu và giảm chi phí triển khai.
Đối với các doanh nghiệp đang xây dựng hoặc mở rộng hạ tầng 100G, 400G và 800G, EXFO PXM/LXM là một giải pháp đầu tư lâu dài, đáp ứng tốt nhu cầu kiểm tra và chứng nhận hệ thống cáp quang theo các tiêu chuẩn quốc tế.
Tag: MPO Testing; MTP Testing; MPO Loss Testing; MPO Certification; MPO Inspection; MPO Cleaning; MPO Polarity, đo MPO; đo MTP; kiểm tra đầu nối MPO; vệ sinh MPO; đo suy hao MPO.
————–
