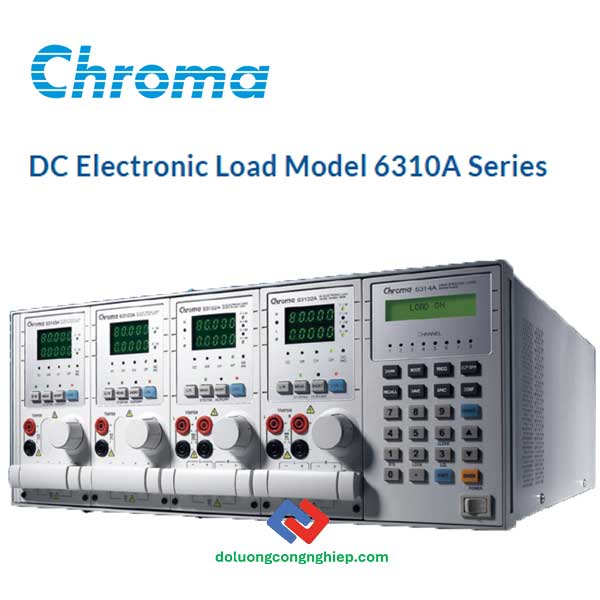

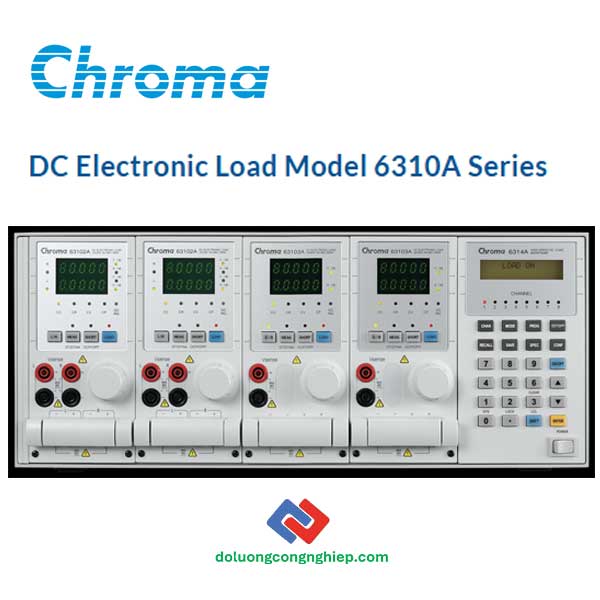

Tải Giả DC Công Suất Cao Chroma 6310A Series
Liên Hệ
Hãng: Chroma – Taiwan
Model: 6310 Series
- Dải công suất: đáp ứng mức công suất từ 20 watt đến 1.200 watt (khi ghép song song các mô-đun tải).
- Dải dòng điện: từ 0.5mA đến 240A.
- Dải điện áp: từ 0.5mV đến 600V.
- Tốc độ dòng điện: Tốc độ phản hồi cực nhanh từ 0.32 mA/us đến 10A/us
- Tần số quét động (Dynamic cycling): Lên đến 20kHz.
Tải điện tử DC lập trình được Chroma 6310A Series (Programmable DC Electronic Load) là thiết bị chuyên dụng để làm tải giả lập lý tưởng để phục vụ cho việc kiểm tra và đánh giá các bộ nguồn AC/DC đa ngõ ra, các bộ chuyển đổi nguồn DC/DC, bộ sạc và các linh kiện điện tử công suất khác. Thiết bị hoạt động được ở nhiều chế độ như dòng điện hằng (CC), điện áp hằng (CV), công suất hằng (CP) và điện trở hằng (CR).
<<Tham khảo>> Nguồn AC lập trình Chroma 6500 series
Chroma 6310A Series này có những model nào?

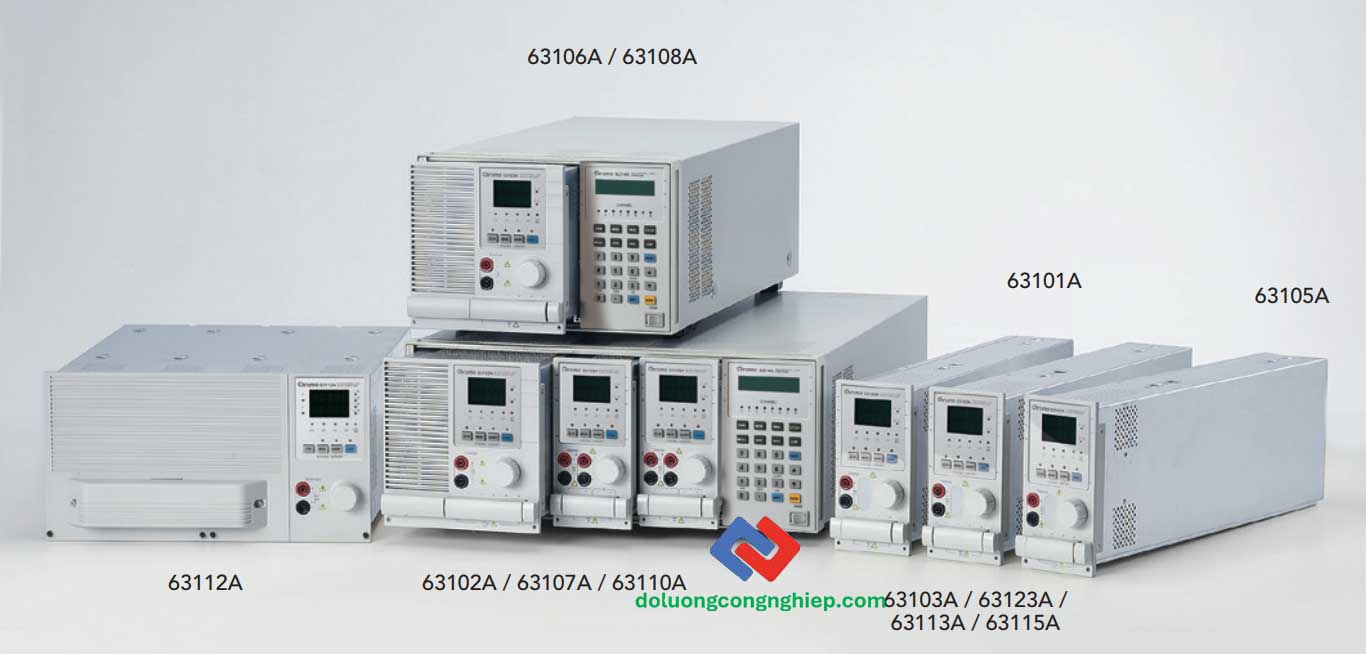

Dòng sản phẩm 6310A series bao gồm các khung máy chính (Mainframe), bộ điều khiển từ xa và 12 mô-đun tải khác nhau, cụ thể:
Khung máy chính (Mainframe):
-
6312A: Khung máy loại 2 trong 1 (có 2 khe cắm mô-đun).
-
6314A: Khung máy loại 4 trong 1 (có 4 khe cắm mô-đun).
Mô-đun tải (Load Modules):
-
63101A (Công suất: 20W / 200W).
-
63102A (Mô-đun kép 2 kênh độc lập, công suất: 100W × 2).
-
63103A (Công suất: 30W / 300W).
-
63105A (Công suất: 30W / 300W).
-
63106A (Công suất: 60W / 600W).
-
63107A (Mô-đun kép, công suất: 30W & 250W).
-
63108A.
-
63110A (Mô-đun giả lập tải LED, công suất: 100W × 2).
-
63112A.
-
63113A (Mô-đun giả lập tải LED, công suất: 300W).
-
63115A (Mô-đun giả lập tải LED, công suất: 300W).
-
63123A
Phụ kiện điều khiển:
-
A631001: Bộ điều khiển từ xa (Remote Controller).
-
A631000: Giao tiếp GPIB.
-
A631003: Giao tiếp USB
Các tính năng và thông số nổi bật của Chroma 6310A Series
Các thông số kỹ thuật nổi bật:
-
Dải công suất: Khả năng đáp ứng định mức công suất từ 20 watt đến 1.200 watt (khi ghép song song các mô-đun tải).
-
Dải dòng điện: Hỗ trợ từ 0.5mA đến 240A.
-
Dải điện áp: Hoạt động từ 0.5mV đến 600V.
-
Tốc độ dòng điện (Slew rate): Tốc độ phản hồi cực nhanh từ $0.32mA/\mu s$ lên đến $10A/\mu s$.
-
Tần số quét động (Dynamic cycling): Lên đến 20kHz.
-
Độ chính xác đo lường: Tích hợp mạch đo lường độ chính xác cao 16-bit cho cả điện áp và dòng điện. Độ chính xác đọc lại điện áp lên tới 0.025% + 0.015% toàn dải
Các tính năng nổi bật:
- Đa chế độ vận hành: Hoạt động toàn diện với 4 chế độ: dòng hằng (CC), điện áp hằng (CV), công suất hằng (CP) và điện trở hằng (CR).
- Đa kênh đồng bộ: Hỗ trợ tối đa 8 kênh độc lập trên một khung máy chính, tối ưu cho việc kiểm tra đồng thời nhiều ngõ ra của nguồn SMPS hoặc bộ chuyển đổi DC-DC.
- Vận hành dòng lớn ở áp thấp: Công nghệ FET tiên tiến giúp giảm điện trở ngõ vào, cho phép kéo dòng cực cao ở điện áp rất thấp (ví dụ: model 63123A kéo 70A ở 0.6V).
- Mô phỏng tải động: Lập trình linh hoạt các thông số dạng sóng (slew rate, mức tải, thời gian, áp dẫn) để giả lập thực tế.
- Đo thời gian chính xác: Khoảng đo từ 1ms đến 86.400 giây, lý tưởng để kiểm tra xả pin, ắc quy hoặc siêu tụ điện.
- Giả lập tải LED: Mô phỏng đặc tính V-I thực tế của đèn LED (như model 63110A), hỗ trợ test LED driver và thử nghiệm làm mờ PWM.
- Bảo vệ toàn diện: Tích hợp sẵn các mạch bảo vệ quá dòng (OC), quá công suất (OP), quá nhiệt (OT), cảnh báo quá áp (OV) và ngược cực để đảm bảo an toàn hệ thống.
Thông số kỹ thuật các model tải DC công suất cao của Chroma 6310A Series:
| Thông số kỹ thuật | Model 63101A | Model 63102A (Mô-đun kép) | Model 63103A | Model 63105A |
| Công suất | 20W / 200W | 100Wx2 | 30W / 300W | 30W / 300W |
| Dòng điện | 0 – 4A / 0 – 40A | 0 – 2A / 0 – 20A x 2 | 0 – 6A / 0 – 60A | 0 – 3A / 0 – 30A |
| Điện áp | 1 – 80V | 1 – 80V | 1 – 80V | 1 – 500V |
| Chế độ Dòng hằng (CC) | ||||
| Dải cài đặt | 0 – 4A / 0 – 40A | 0 – 2A / 0 – 20A | 0 – 6A / 0 – 60A | 0 – 3A / 0 – 30A |
| Chế độ Điện trở hằng (CR) | ||||
| Dải cài đặt |
0.03 – 15 Ω (40A/16V) 1.5 – 750 Ω (4A/80V 15 – 7.5k Ω (0.4A/80V) |
0.06 – 30 Ω (20A/16V) 3 – 1.5k Ω (2A/80V) 30 – 15k Ω (0.2A/80V) |
0.02 – 10 Ω (60A/16V) 1 – 500 Ω (6A/80V) 10 – 5k Ω (0.6A/80V) |
0.16 – 80 Ω (30A/100V) 16 – 8k Ω (3A/500V) 160 – 80k Ω (0.3A/500V) |
| Chế độ Điện áp hằng (CV) | ||||
| Dải cài đặt | 1 – 80V | 1 – 80V | 1 – 80V | 1 – 500V |
| Chế độ Công suất hằng (CP) | ||||
| Dải cài đặt | 0.2 – 20W / 2 – 200W | 0.1 – 10W / 1 – 100W | 0.3 – 30W / 3 – 300W | 0.3 – 30W / 3 – 300W |
| Đo lường Đọc lại (Readback) | ||||
| Điện áp |
0 – 16V / 0 – 80V |
0 – 16V / 0 – 80V
|
0 – 16V / 0 – 80V
|
0 – 100V / 0 – 500V
|
| Dòng điện |
0 – 4A / 0 – 40A
|
0 – 2A / 0 – 20A
|
0 – 6A / 0 – 60A
|
0 – 3A / 0 – 30A
|
| Thông số kỹ thuật | Model 63106A | Model 63107A (Mô-đun kép) | Model 63108A | Model 63123A |
| Công suất | 60W / 600W | Ch1: 30W / Ch2: 250W | 60W / 600W | 350W |
| Dòng điện | 0 – 12A / 0 – 120A | Ch1: 0 – 6A, Ch2: 0 – 40A | 0 – 2A / 0 – 20A | 0 – 7A / 0 – 70A |
| Điện áp | 1 – 80V | 1 – 80V | 1 – 500V | 0.1 – 40V |
| Chế độ Dòng hằng (CC) | ||||
| Dải cài đặt | 0 – 12A / 0 – 120A | Ch1: 0 – 6A, Ch2: 0 – 40A | 0 – 2A / 0 – 20A | 0 – 7A / 0 – 70A |
| Độ phân giải | 3mA / 30mA | Ch1: 1.5mA, Ch2: 10mA | 0.5mA / 5mA | 1.75mA / 17.5mA |
| Chế độ Điện trở hằng (CR) | ||||
| Dải cài đặt |
0.01 – 5 Ω (120A/16V) 0.5 – 250 Ω (12A/80V) 5 – 2.5k Ω (1.2A/80V) |
Ch1: Giống 63103A (thấp) Ch2: Giống 63101A (cao) |
0.25 – 120 Ω (20A/100V) 25 – 12k Ω (2A/500V) 250 – 120k Ω (0.2A/500V) |
0.003 – 2 Ω (70A/4V) 0.15 – 100 Ω (7A/40V) 1.5 – 1k Ω (0.7A/40V) |
| Chế độ Điện áp hằng (CV) | ||||
| Dải cài đặt | 1 – 80V | 1 – 80V | 1 – 500V | 0.1 – 40V |
| Chế độ Công suất hằng (CP) | ||||
| Dải cài đặt | 0.6 – 60W / 6 – 600W | Ch1: 0.3-30W, Ch2: 2.5-250W | 0.6 – 60W / 6 – 600W | 0.35 – 35W / 3.5 – 350W |
| Đo lường Đọc lại (Readback) | ||||
| Điện áp |
0 – 16V / 0 – 80V
|
0 – 16V / 0 – 80V
|
0 – 100V / 0 – 500V
|
0 – 4V / 0 – 40V
|
| Dòng điện |
0 – 12A / 0 – 120A
|
Ch1: 0-6A, Ch2: 0-40A
|
0 – 2A / 0 – 20A
|
0 – 7A / 0 – 70A
|
| Thông số kỹ thuật | Model 63110A (Mô-đun kép) | Model 63113A | Model 63115A |
| Công suất | 100W x 2 | 300W | 300W |
| Dòng điện | 0 – 2A / 0 – 20A $\times$ 2 | 0 – 2A / 0 – 20A | 0 – 2A / 0 – 20A |
| Điện áp | 2.5 – 80V | 2.5 – 300V | 2.5 – 600V |
| Chế độ LED (Mô phỏng LED) | |||
| Điện áp Vo | 2.5V – 80V | 2.5V – 300V | 2.5V – 600V |
| Độ phân giải Vo | 20mV | 75mV | 150mV |
| Điện trở Rd | 0.06 – 30 Ω / 3 – 1.5k Ω | 0.15 – 75 Ω / 7.5 – 3.75k Ω | 0.3 – 150 Ω / 15 – 7.5k Ω |
| Chế độ Dòng hằng (CC) | |||
| Dải cài đặt | 0 – 2A / 0 – 20A | 0 – 2A / 0 – 20A | 0 – 2A / 0 – 20A |
| Độ phân giải | 0.5mA / 5mA | 0.5mA / 5mA | 0.5mA / 5mA |
| Chế độ Điện trở hằng (CR) | |||
| Dải cài đặt |
0.06 – 30 Ω (20A/16V) 3 – 1.5k Ω (2A/80V) 30 – 15k Ω (0.2A/80V) |
0.15 – 75 Ω (20A/60V) 7.5 – 3.75k Ω (2A/300V) 75 – 37.5k Ω (0.2A/300V) |
0.3 – 150 Ω (20A/120V) 15 – 7.5k Ω (2A/600V) 10 – 75k Ω (0.2A/600V) |
| Chế độ Điện áp hằng (CV) | |||
| Dải cài đặt | 2.5 – 80V | 2.5 – 300V | 2.5 – 600V |
| Độ phân giải | 20mV | 75mV | 150mV |
| Chế độ Công suất hằng (CP) | |||
| Dải cài đặt | 0.1 – 10W / 1 – 100W | 0.3 – 30W / 3 – 300W | 0.3 – 30W / 3 – 300W |
| Đo lường Đọc lại (Readback) | |||
| Điện áp |
0 – 16V / 0 – 80V
|
0 – 60V / 0 – 300V
|
0 – 120V / 0 – 600V
|
| Dòng điện |
0 – 2A / 0 – 20A
|
0 – 2A / 0 – 20A
|
0 – 2A / 0 – 20A
|
| Thông số kỹ thuật | Khung máy 6312A | Khung máy 6314A |
| Số lượng khe cắm | 2 khe (Hỗ trợ lên tới 4 kênh) | 4 khe (Hỗ trợ lên tới 8 kênh) |
| Nguồn điện ngõ vào | 100/200V ± 10% AC, 50/60Hz | 100/200V ± 10% AC, 50/60Hz |
| Kích thước (H \times W \times D) | 194 x 275 x 550 mm | 194 x 439 x 550 mm |
| Trọng lượng | 15 kg | 22 kg |
*** Chi tiết datasheet Programmable DC Electronic Load tại đây: 6310A-EN
Thông tin đặt tải DC chroma 6310A series:
- 6312A: Mainframe for 2 Load Modules
- 6314A: Mainframe for 4 Load Modules
- 63101A: Load Module 80V/40A/200W
- 63102A: Load Module 80V/20A/100W × 2
- 63103A: Load Module 80V/60A/300W
- 63105A: Load Module 500V/10A/300W
- 63106A: Load Module 80V/120A/600W
- 63107A: Load Module 80V/5A & 40A/30W & 250W
- 63108A: Load Module 500V/20A/600W
- 63112A: Load Module 80V/240A/1200W
- 63123A: Load Module 120V/70A/350W
LED Load Simulator for LED Driver Test
- 63110A: Load Module 500V/2A/100W × 2
- 63113A: Load Module 300V/20A/300W
- 63115A: Load Module 600V/20A/300W
Quý khách hàng có nhu cầu Mua tải giả AC/DC xin liên hệ hotline 0962.381.465 để được hỗ trợ tốt nhất!
————–
