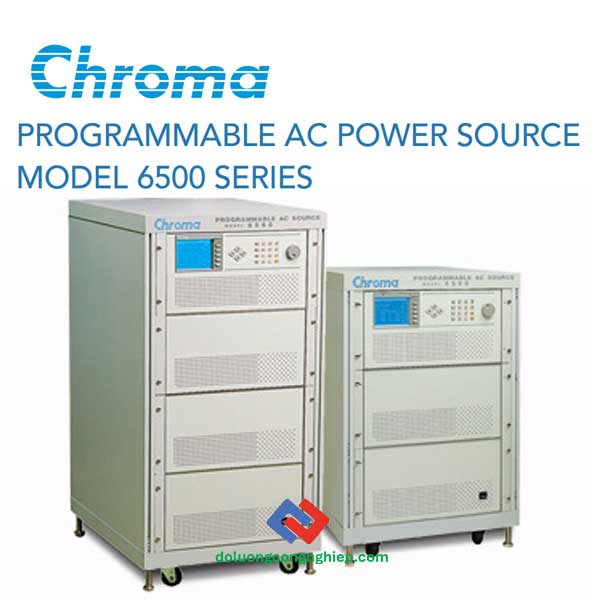

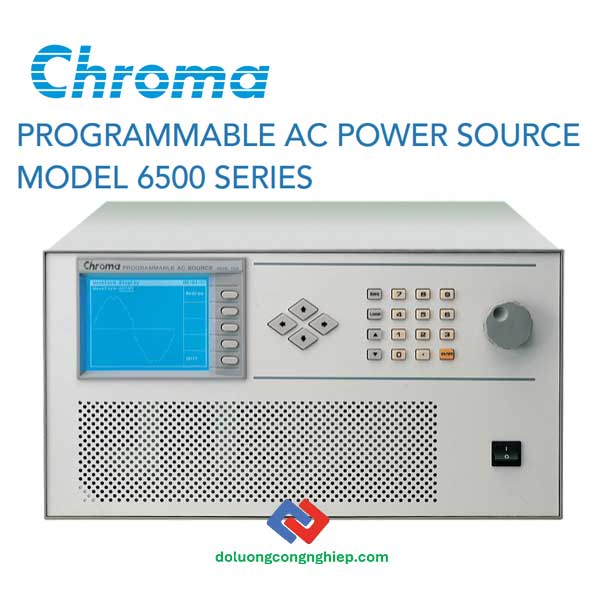

Nguồn AC 1/3 Pha Chroma 6500 Series
Liên Hệ
Hãng: Chroma – Taiwan
Model: 6500 Series
Power :
- 1200VA, 1ø (6512)
- 2000VA, 1ø (6520)
- 3000VA, 1ø (6530)
- 6000VA, 1ø (6560)
- 9000VA, 1ø or 3ø (6590)
Voltage :
- 0-150V / 0-300V / Auto(6512,6520, 6530)
- 0-150V /0-300V(parallel)(6560)
- 0-300V / 0-500V (series)(6560)
- 0-150V / 0-300V (6590)
Nguồn AC có thể lập trình được (Programmable AC Power Source) là thiết bị tạo và cấp nguồn điện xoay chiều nhân tạo với các thông số có thể điều chỉnh chính xác như điện áp, tần số, pha, giới hạn dòng và dạng sóng đầu ra nhằm mô phỏng nhiều điều kiện nguồn điện thực tế hoặc bất thường để kiểm tra, đánh giá và xác nhận độ ổn định của thiết bị điện/điện tử.
Nguồn AC lập trình thường được sử dụng trong:
- Nghiên cứu & phát triển (R&D)
- Kiểm tra sản xuất (Production Test)
- Đảm bảo chất lượng (QA Verification)
- Thử nghiệm tiêu chuẩn EMC/IEC
- Kiểm tra thiết bị điện tử dân dụng, công nghiệp, hàng không, quân sự
<<Tham khảo>> Nguồn DC Chroma 62000H-S series
Chroma 6500 Series gồm những model nào?
Dòng Chroma 6500 Series gồm 5 model chính, đáp ứng nhiều mức công suất khác nhau:
| Model | Công suất | Số pha | Dải điện áp | Dải tần số |
|---|---|---|---|---|
| 6512 | 1200VA | 1 pha | 0–150V / 0–300V | 15Hz–2kHz |
| 6520 | 2000VA | 1 pha | 0–150V / 0–300V | 15Hz–2kHz |
| 6530 | 3000VA | 1 pha | 0–150V / 0–300V | 15Hz–2kHz |
| 6560 | 6000VA | 1 pha (series/parallel) | 0–150V / 0–300V / 0–500V | 45Hz–1kHz |
| 6590 | 9000VA | 1 pha hoặc 3 pha | 0–150V / 0–300V | 45Hz–1kHz |
Các tính năng và thông số nổi bật của Chroma 6500 Series
Công suất đa dạng, đáp ứng nhiều ứng dụng
- Công suất từ 1.2kVA đến 9kVA
- Hỗ trợ nguồn 1 pha và 3 pha
- Model 6590 cho phép chọn đầu ra 1 pha hoặc 3 pha linh hoạt
Dải điện áp và tần số rộng
- Điện áp đầu ra lên đến 500Vac
- Tần số đầu ra:
- 15Hz–2000Hz (6512/6520/6530)
- 45Hz–1000Hz (6560/6590)
- Phù hợp kiểm tra:
- Điện lưới thương mại 50/60Hz
- Thiết bị hàng không 400Hz
- Động cơ, điều hòa ở 20Hz hoặc tần số đặc biệt
Tạo dạng sóng chính xác bằng công nghệ DDS
- Tích hợp Direct Digital Synthesis (DDS)
- Tạo các dạng sóng:
- Sine
- Square
- Clipped Sine
- Méo hài thấp:
- ≤0.5% THD với sóng sin tiêu chuẩn
- Có thể điều chỉnh:
- Điện áp
- Tần số
- Pha
- Độ méo dạng sóng
Mô phỏng nhiễu và bất thường lưới điện
Thiết bị có thể giả lập nhiều hiện tượng điện lưới để thử độ bền DUT:
- Voltage Dip / Brownout (sụt áp)
- Transient Spike (xung đột biến)
- Cycle Dropout (mất chu kỳ)
- Ramp Up / Ramp Down
- Phase Shift
- Voltage/Frequency Variation
Thư viện dạng sóng hài phong phú
- Tích hợp sẵn 30 dạng sóng harmonic/distortion
- Có 6 bộ nhớ dạng sóng người dùng tự tạo
- Hỗ trợ thử nghiệm theo tiêu chuẩn:
- IEC 61000 harmonic immunity
- IEC 61000-4-11 Voltage Dip & Variation
Thông số kỹ thuật các model nguồn AC lập trình của Chroma 6500 Series:
| Model | 6512 | 6520 | 6530 | 6560 | 6590 |
| Số pha đầu ra | 1 pha | 1 pha (song song hoặc nối tiếp) | Chọn 1 pha hoặc 3 pha | ||
| Công suất | 1200VA | 2000VA | 3000VA | 6000VA | 3000VA mỗi pha, tổng 9000VA |
| Dải điện áp/pha | 150V / 300V / Auto | 150V / 300V (song song) 300V / 500V (nối tiếp) |
150V / 300V | ||
| Độ chính xác | ±(0.2% + 0.2% F.S.) | ||||
| Độ méo dạng sóng (Distortion) |
|
1% (45Hz~1kHz) | |||
| Dòng đầu ra tối đa/ pha | 12A / 6A (150V / 300V) | 20A / 10A | 30A / 15A | 60A / 30A / 15A (150V / 300V / 500V) | 30A / 15A mỗi pha, tổng 90A / 45A |
| Peak |
|
|
|
|
|
| Dải tần số | 15Hz ~ 2kHz | 45Hz ~ 1kHz | |||
| Điện áp vào | 1 pha 200~240V ±10% | 3 pha 200~240V ±10% | |||
| Dòng tiêu thụ tối đa | 10A max | 15A max | 23A max | 23A max/pha | 23A max/pha |
| Hệ số công suất đầu vào (PF) | ≥ 0.95 | ≥ 0.97 | ≥ 0.98 | ||
| Đo điện áp | |||||
| Dải | 0~150V / 0~300V | ||||
| Đo dòng điện | |||||
| Dải peak | 0~60A | 0~100A | 0~140A | 0~280A | 0~140A |
*** Chi tiết datasheet PROGRAMMABLE AC POWER SOURCE MODEL 6512/ 6520/ 6530/6560/ 6590 tại đây: 6500-EN
Thông tin đặt nguồn AC Chroma:
- 6512 : Programmable AC Source 0~300V/15~2KHz / 1.2KVA
- 6520 : Programmable AC Source 0~300V/15~2KHz / 2KVA
- 6530 : Programmable AC Source 0~300V/15~2KHz / 3KVA
- 6560-2 : Programmable AC Source 0~500V/45~1KHz / 6KVA I/P 3Ø 220V
- 6560-3 : Programmable AC Source 0~500V/45~1KHz / 6KVA I/P 3Ø 380V
- 6590-2 : Programmable AC Source 0~300V/45~1KHz / 9KVA 1Ø or 3Ø,
3000VA per phase, I/P 3Ø 220V - 6590-3 : AC Power Source 0~300V/45~1KHz / 9KVA 1Ø or 3Ø,
3000VA per phase, I/P 3Ø 380V
