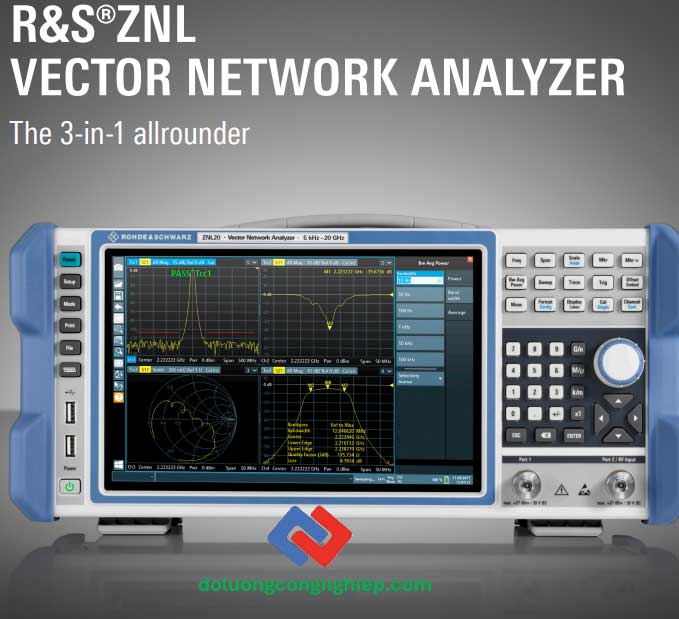

Máy Phân Tích Mạng Véc Tơ R&S ZNL
Máy phân tích mạng vector R&S ZNL của Rohde & Schwarz là thiết bị đo kiểm đa năng, kết hợp giữa máy phân tích mạng (VNA) và máy phân tích phổ (spectrum analyzer) trong cùng một nền tảng nhỏ gọn. Với dải tần rộng từ 5 kHz đến 20 GHz, dải động lên tới 130 dB, cùng màn hình cảm ứng 10.1” WXGA, R&S ZNL mang đến khả năng đo S-parameters, VSWR, suy hao, độ phản xạ và phổ tín hiệu RF một cách nhanh chóng và chính xác. Thiết bị lý tưởng cho các ứng dụng trong nghiên cứu – phát triển (R&D), kiểm thử sản xuất, và bảo trì hệ thống RF/microwave, đáp ứng tốt nhu cầu của các lĩnh vực viễn thông, hàng không, quốc phòng và điện tử cao tần
<<Tham khảo>> Máy phân tích mạng véc tơ R&S ZNLE
Các tính năng nổi bật của máy phân tích mạng vector R&S ZNL
- Dải tần đo rộng: từ 5 kHz đến 3/4.5/6/14/20 GHz tùy model (ZNL3, ZNL4, ZNL6, ZNL14, ZNL20).
- Hỗ trợ đo hai cổng (Two-port VNA) cho phép đo hai chiều (bidirectional) chính xác.

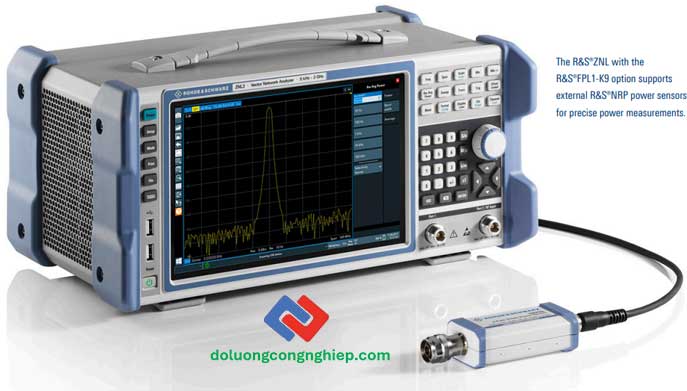

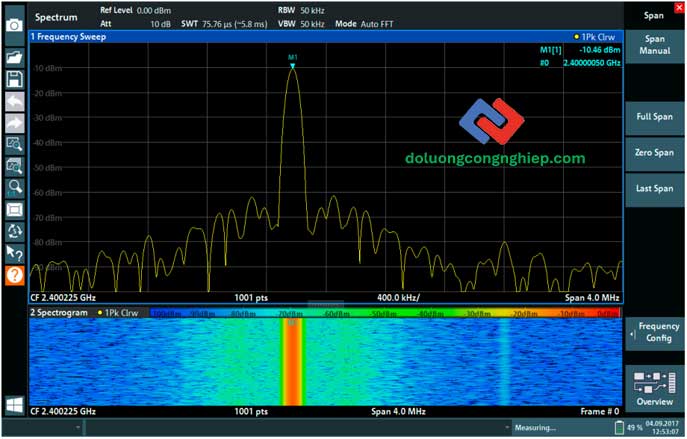

- Thiết bị đa năng: kết hợp máy phân tích mạng vector (VNA), máy phân tích phổ (spectrum analyzer) và hỗ trợ cảm biến công suất ngoài.
- Dải động rộng: lên đến 130 dB, phù hợp cho các phép đo có độ chính xác cao.
- Công suất đầu ra: từ –40 dBm đến +3 dBm.
- Độ rộng băng đo: từ 1 Hz đến 500 kHz, đáp ứng linh hoạt nhiều ứng dụng.
- Tốc độ đo nhanh: chỉ 16,7 ms cho 401 điểm đo (ở 100 kHz IFBW, 200 MHz span).
- Thiết kế gọn nhẹ: trọng lượng 6–8 kg, dễ dàng mang theo và sử dụng hiện trường.
- Hỗ trợ pin tùy chọn, hoạt động độc lập khi cần di động.
- Hệ điều hành Windows 10, thân thiện và dễ thao tác.
R&S ZNL là giải pháp lý tưởng cho đo kiểm RF, vi sóng và phân tích phổ, phục vụ hiệu quả trong nghiên cứu, bảo trì và sản xuất thiết bị điện tử – viễn thông.
Thông số kỹ thuật cơ bản – R&S ZNL Series:
| Thông số | Giá trị |
|---|---|
| Dải tần (Frequency Range) | ZNL3: 5 kHz – 3 GHz ZNL4: 5 kHz – 4.5 GHz ZNL6: 5 kHz – 6 GHz ZNL14: 5 kHz – 14 GHz ZNL20: 5 kHz – 20 GHz |
| Dải động (Dynamic Range) | >120 dB (spec.), >130 dB (typ.) |
| Công suất đầu ra (Output Power) | 0 dBm (spec.), +3 dBm (typ.) |
| Độ nhiễu vết (Trace Noise) | <0.0045 dB (spec.), <0.0025 dB (typ.) |
| Tốc độ quét (Sweep Time) | 16.7 ms (401 points, 200 MHz span, 100 kHz IFBW, 2-port TOSM) |
| Truyền dữ liệu (Data Transfer Time) | IEC/IEEE: 3 ms (typ.) HiSLIP LAN 1 Gbit/s: 2.5 ms (typ.) |
| Thông số đo (Measurement Parameters) | S-parameters (Sxy), wave quantities, wave ratios, impedance (Zxy), admittance (Y), stability factors |
| Định dạng hiển thị (Display Formats) | dB, magnitude, phase, Smith chart, polar, SWR, unwrapped phase, linear magnitude, real, imaginary, delay |
| Phương pháp hiệu chuẩn (Calibration Methods) | OSM/OSL, response calibration, one-path two-port, TOSM (SOLT), TRL |
| Số điểm đo (Number of Points) | VNA mode: 1 – 100001 Spectrum mode: 101 – 100001 |
| Độ rộng băng IF (IF Bandwidth) | 1 Hz – 500 kHz, bước 1/1.5/2/3/5/7×1 Hz/10 Hz/…/100 kHz |
