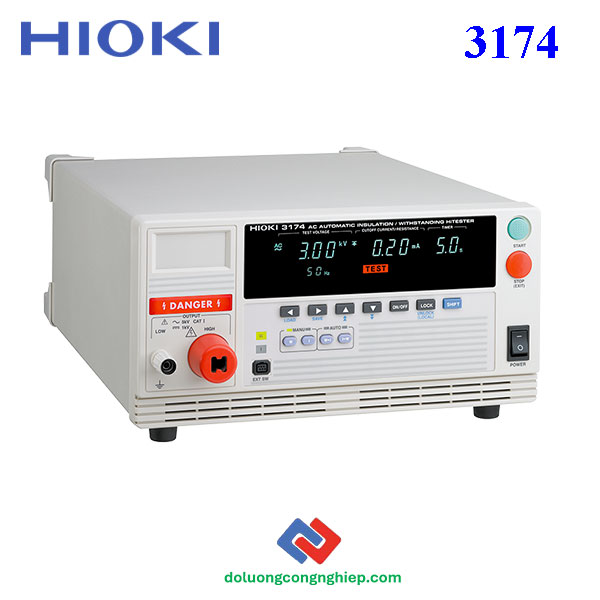

Máy Đo Cách Điện Và Kiểm Tra Độ Bền Điện Áp Hioki 3174

Hioki 3174 là thiết bị kiểm tra độ bền điện và cách điện đa năng, được thiết kế chuyên dụng cho các dây chuyền kiểm tra an toàn điện của thiết bị điện và linh kiện. Máy kết hợp hai chức năng trong một — kiểm tra điện áp chịu đựng (Withstanding test) và điện trở cách điện (Insulation test) — với khả năng tạo điện áp AC lên đến 5 kV và DC 1000 V, giúp phát hiện sớm các lỗi cách điện và rò rỉ điện. Công nghệ PWM ổn định điện áp thử, cùng bộ hẹn giờ linh hoạt, so sánh cửa sổ tự động, và khả năng lưu 8 cấu hình thử nghiệm giúp Hioki 3174 đáp ứng hoàn hảo nhu cầu kiểm tra trong sản xuất, đảm bảo độ chính xác, tốc độ và an toàn cao

<<Tham khảo>> Máy đo điện trở cách điện cho điện và độ bền điện áp Hioki 3153

Các tính năng nổi bật của máy đo cách điện Hioki 3174:

• Thực hiện liên tục các phép thử cách điện (500 V / 1000 V) và điện áp chịu đựng (với công suất biến áp 100 VA).
• Hỗ trợ điều khiển hoàn toàn từ xa khi kết hợp với phần mềm quản lý dữ liệu kiểm tra an toàn Safety Test Data Management Software 9267.
• Lưu trữ tối đa 8 thiết lập thử nghiệm riêng biệt cho từng chế độ đo điện áp chịu đựng và cách điện.
• Sử dụng phương pháp PWM để tạo ra điện áp thử chính xác, không phụ thuộc vào dao động của điện áp nguồn

Bảng tóm tắt thông số kỹ thuật cơ bản của 3174:

Phần đo điện áp chịu đựng (Withstanding Test Section)

• Điện áp thử: 0.2 kV AC đến 5.00 kV AC

• Cài đặt điện áp: Cài đặt kỹ thuật số, độ phân giải 0.01 kV

• Dạng sóng / Tần số: Sóng sin (độ méo ≤ 5% khi không tải), lựa chọn 50/60 Hz

• Đo dòng điện: 0.01 mA đến 20.0 mA (hiển thị True RMS)

• Phạm vi đo: 10 mA (độ phân giải 0.01 mA), 20 mA (độ phân giải 0.1 mA)

• Đo điện áp: Độ chính xác ±1.5% giá trị đọc (≥1000 V), ±15 V (<1000 V), hiển thị True RMS

• Chức năng phán định: So sánh theo cửa sổ (Window comparator – cài đặt kỹ thuật số)

Phần đo cách điện (Insulation Test Section)

• Điện áp thử: 500 V DC, 1000 V DC

• Điện áp không tải: 1 đến 1.2 lần điện áp định mức

• Dòng điện thử định mức: 1 đến 1.2 mA

  • Ngắn mạch: 4–5 mA (500 V), 2–3 mA (1000 V)

• Phạm vi và độ chính xác đo:

  • 0.5 MΩ đến 999 MΩ (500 V), 1 MΩ đến 999 MΩ (1000 V): ±4% giá trị đọc

  • 1000 MΩ đến 2000 MΩ: ±8% giá trị đọc

• Chức năng phán định: So sánh theo cửa sổ (Window comparator – cài đặt kỹ thuật số)

Phần hẹn giờ (Timer Section)

• Phạm vi cài đặt: 0.3 đến 999 s

• Tăng/giảm điện áp: Có hỗ trợ ramp-up / ramp-down

• Độ trễ thử cách điện: 0.1 đến 99.9 s
  (Lưu ý: Thời gian thực tế có thể khác thời gian cài đặt tùy theo tải)

Phần chung (General Section)

• Chức năng: Lưu tối đa 8 điều kiện thử, giữ kết quả, còi báo, kiểm tra tiếp xúc

• Giám sát: Điện áp đầu ra, dòng điện phát hiện, điện trở cách điện (tần suất cập nhật: 2 lần/giây)

• Nguồn cấp: 100–240 V AC (50/60 Hz), tối đa 200 VA

• Kích thước và khối lượng: 320 (W) × 155 (H) × 395 (D) mm, 15 kg

Phụ kiện đi kèm máy đo điện trở cách điện 3174:
