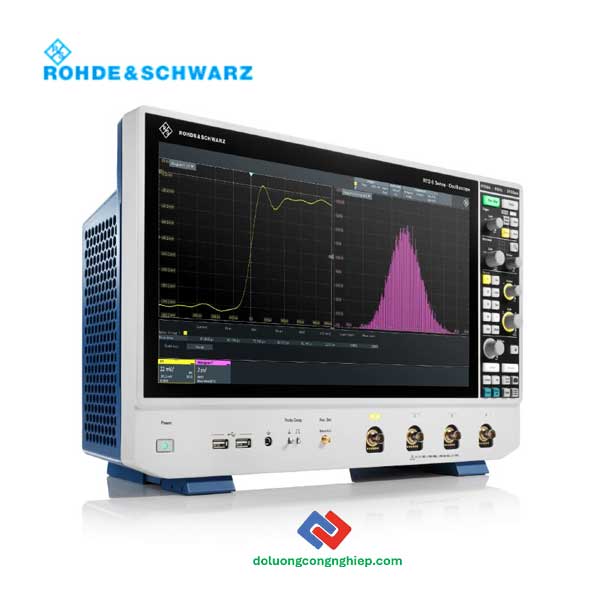

Máy Hiện Sóng Oscilloscope R&S RTO6 (600Mhz ~ 6 GHz)

R&S RTO6 là dòng máy hiện sóng hiệu năng cao của Rohde & Schwarz, được thiết kế dành cho các ứng dụng R&D, kiểm thử và xác nhận thiết kế trong lĩnh vực điện tử số, RF, truyền thông và điện tử công suất. Với kiến trúc đo lường tiên tiến, RTO6 mang lại độ chính xác vượt trội, độ nhiễu thấp và khả năng phân tích tín hiệu chi tiết ngay cả với các dạng sóng phức tạp

<<Tham khảo>> Máy hiện sóng oscilloscope R&S RTP

Tính năng chính của máy hiện sóng R&S RTO6:

Hiệu năng đo lường vượt trội

R&S RTO6 hỗ trợ băng thông lên đến 6 GHz, đáp ứng yêu cầu đo tín hiệu tốc độ cao như DDR, USB, PCIe, Ethernet và các chuẩn truyền thông hiện đại. Nhờ độ phân giải dọc 16 bit và kiến trúc front-end tối ưu, thiết bị cho khả năng hiển thị tín hiệu mịn, chính xác, giúp kỹ sư dễ dàng phát hiện các sai lệch nhỏ nhất trong biên độ và thời gian

Độ nhiễu thấp – Độ chính xác cao

Một trong những ưu điểm nổi bật của R&S RTO6 là độ nhiễu RMS rất thấp và ENOB cao, đặc biệt hiệu quả khi đo tín hiệu biên độ nhỏ hoặc các xung tốc độ cao. Hệ thống timebase có độ chính xác cao (ppm/ppb), đảm bảo kết quả đo ổn định và tin cậy trong các phép đo jitter, timing và phân tích dạng sóng

Khả năng đo linh hoạt và đa ứng dụng

R&S RTO6 được trang bị 4 kênh analog, hỗ trợ trở kháng 50 Ω và 1 MΩ, cho phép sử dụng linh hoạt với nhiều loại đầu dò. Thiết bị tích hợp các ứng dụng đo nâng cao như:

• Phân tích jitter và timing
• Eye diagram cho tín hiệu số
• Phân tích giao thức tốc độ cao

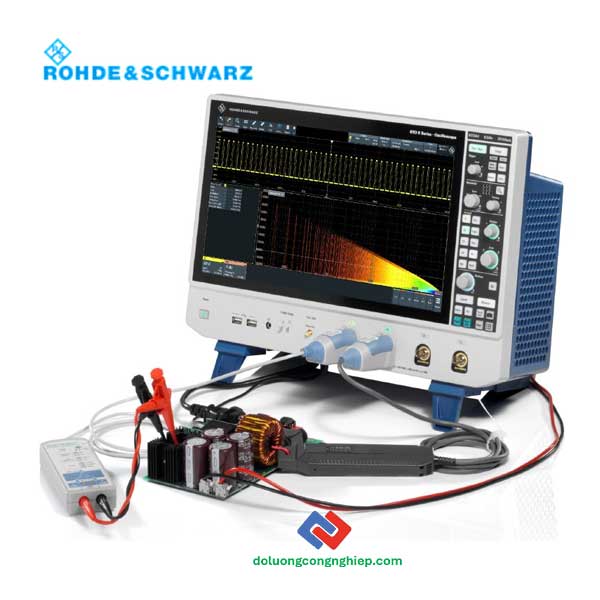

• Đo tín hiệu nguồn và điện tử công suất

Điều này giúp RTO6 trở thành lựa chọn lý tưởng cho phòng thí nghiệm R&D, dây chuyền sản xuất và trung tâm kiểm định.

Thông số kỹ thuật cơ bản của máy hiện sóng RTO6:

Cấu hình chung

• Số kênh vào: 4 kênh analog

• Trở kháng đầu vào:

  • 50 Ω ±2.5%

  • 1 MΩ ±1.5%

• Độ phân giải dọc: 16 bit (kiến trúc hệ thống)

Băng thông analog (–3 dB)

• Tùy chọn theo model:

  • 600 MHz

  • 1 GHz

  • 2 GHz

  • 3 GHz

  • 4 GHz

  • 6 GHz (2 hoặc 4 kênh)

• Giới hạn băng thông: 20 MHz / 200 MHz / brick-wall (tối ưu nhiễu)

Độ nhạy & hiệu năng tín hiệu

• Độ nhạy đầu vào:

  • 50 Ω: từ 1 mV/div đến 1 V/div

  • 1 MΩ: từ 1 mV/div đến 10 V/div

• ENOB (50 Ω, 50 mV/div):

  • 9.4 bit @ 50 MHz

  • 7.7 bit @ 1 GHz

  • ~6 bit @ 4–6 GHz

• Độ nhiễu RMS thấp, tối ưu cho đo tín hiệu tốc độ cao và jitter thấp

Điện áp & an toàn

• Điện áp vào tối đa:

  • 50 Ω: 5 V RMS

  • 1 MΩ: đến 150 V RMS / 200 V đỉnh

• Độ chính xác DC gain: ±1.5% đến ±2%

Hệ thống thời gian (Horizontal)

• Dải timebase: từ 25 ps/div đến 10 000 s/div

• Độ chính xác timebase:

  • ±10 ppb (sau hiệu chuẩn)

  • ±100 ppb trong chu kỳ hiệu chuẩn

• Độ lệch kênh (skew): < 100 ps (đo)

Hiệu năng đo & cách ly

• Cách ly kênh-kênh:

  • 60 dB (≤ 2 GHz)

  • 50 dB (2–4 GHz)

  • 40 dB (4–6 GHz)

• Độ chính xác đo DC: cao, phù hợp đo tín hiệu công suất thấp

Chi tiết hơn về R&S RTO6 tại đây!
