• Đo lường đa dạng: Tự động ghi và lưu trữ các thông số điện áp, dòng điện, công suất, sóng hài và các chỉ số chất lượng điện.

• Phân tích sự cố: Ghi lại hiện tượng sụt áp, tăng áp, dòng khởi động kèm ảnh chụp dạng sóng và hồ sơ RMS có độ phân giải cao.

• Nguồn cấp tiện lợi: Có thể cấp điện trực tiếp cho thiết bị từ mạch đang đo, không cần nguồn ngoài.

• Kết nối Fluke Connect: Hỗ trợ giám sát, chia sẻ dữ liệu và đồng bộ dễ dàng qua hệ sinh thái Fluke Connect.

• Phần mềm phân tích chuyên dụng:

  • Sử dụng Fluke Energy Analyze Plus để tải dữ liệu, phân tích chi tiết mức tiêu thụ năng lượng và tình trạng chất lượng nguồn điện.

  • Tích hợp tính năng tự động báo cáo và tóm tắt chất lượng điện giúp nhanh chóng nắm bắt tình trạng hệ thống.

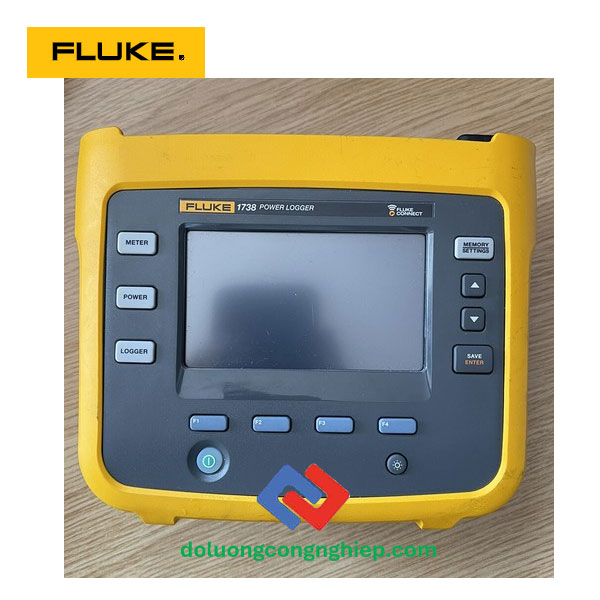

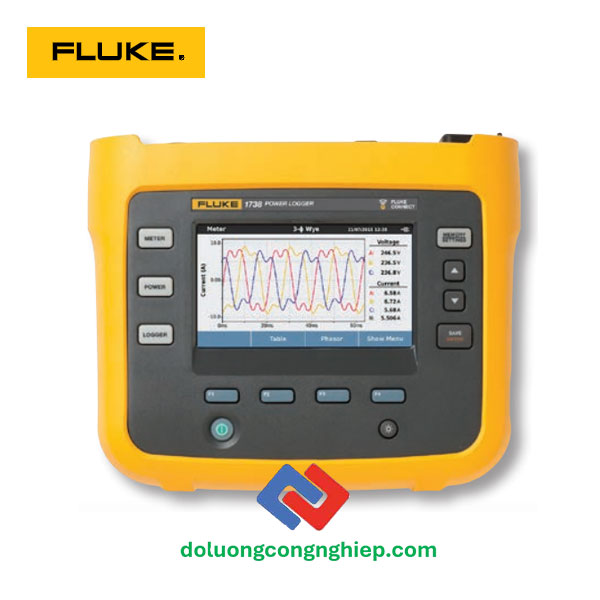

Thông số kỹ thuật máy ghi điện Fluke 1736 và fluke 1738:

1. Độ chính xác

• Điện áp: 1000 V, độ phân giải 0,1 V, sai số ±(0,2% + 0,01%).

• Dòng điện:

  • i17xx-flex 1500-12: 150 A/1500 A, độ phân giải 0,1 A/1 A.

  • i17xx-flex 3000-24: 300 A/3000 A.

  • i17xx-flex 6000-36: 600 A/6000 A.

  • i40s-EL: 4 A/40 A, độ phân giải 1 mA/10 mA.

• Tần số: 42,5 Hz – 69 Hz, độ phân giải 0,01 Hz, sai số ±0,01 Hz.

• Đầu vào điện áp: ±10 Vdc, độ phân giải 0,1 mV, sai số ±(0,2% + 0,02%).

• THD điện áp & dòng: 1000 V/1000 A, độ phân giải 0,1%, sai số ±0,5%.

• Mất cân bằng điện áp: độ phân giải 0,1%, sai số ±0,2%.

2. Nguồn điện & pin

• Nguồn cấp: 100–500 V trực tiếp từ mạch đo hoặc 100–240 V qua dây nguồn IEC.

• Công suất tiêu thụ: tối đa 50 VA.

• Hiệu quả: ≥68,2% (phù hợp chỉ thị hiệu quả năng lượng).

• Pin: Li-ion 3,7 V, 9,25 Wh, sạc lại được, thời gian hoạt động tối đa 6 giờ.

3. Thu thập dữ liệu

• Độ phân giải: 16-bit.

• Tần số lấy mẫu: 10,24 kHz.

• Bộ nhớ: lưu 10 lần trữ dữ liệu & tuần với 500 sự kiện.

• Kiểu mạch: 1 pha, 2 dây; 1 pha 3 dây; 3 pha 3 dây; 3 pha 4 dây…

4. Khoảng thời gian đo

• Cơ bản: điện áp, dòng, công suất, THD, sóng hài, cosφ, năng lượng…

• Tùy chọn thời gian lấy mẫu: 1 giây → 15 phút.

• Đo chất lượng điện: 10 phút/chu kỳ, ghi sóng hài từ bậc 2 → 50.

• Sự kiện: sụt áp, tăng áp, gián đoạn, dòng khởi động

5. Giao diện & kết nối

• USB-A / USB-mini: truyền dữ liệu, cấp nguồn 120 mA.

• WiFi: kết nối & điều khiển từ xa.

• Hỗ trợ Fluke Connect® 3000 series.

6. Đầu vào đo

• Điện áp: 4 kênh, tối đa 1000 Vrms, trở kháng 10 MΩ, băng tần 42,5 Hz – 3,5 kHz.

• Dòng điện: 4 kênh, hỗ trợ cuộn dây Rogowski và kìm dòng iFlex/i40s-EL.

• Đầu vào phụ: 2 kênh, ±10 Vdc, 1 mẫu/giây, có thể gán dữ liệu.

7. Thông số môi trường

• Nhiệt độ làm việc: –10 °C đến +50 °C.

• Nhiệt độ bảo quản: –20 °C đến +60 °C.

• Độ cao hoạt động: 2000 m (lên đến 4000 m với giảm cấp an toàn).

• Vỏ bảo vệ: IP50.

• Chống rung: MIL-T-28800E, loại 3.

8. Thông số chung

• Màn hình: TFT 4,3 inch, 480 × 272 pixel, cảm ứng điện trở.

• Kích thước: 19,8 cm × 16,7 cm × 9,7 cm.

• Trọng lượng: 1,25 kg.

Đặc điểm nổi bật giữa các máy ghi điện 3 pha Fluke 1732 / 1734/ 1736 và 1738:
