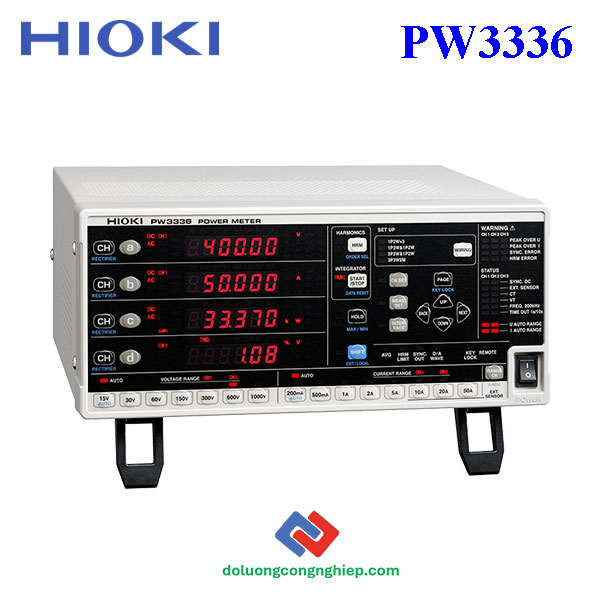

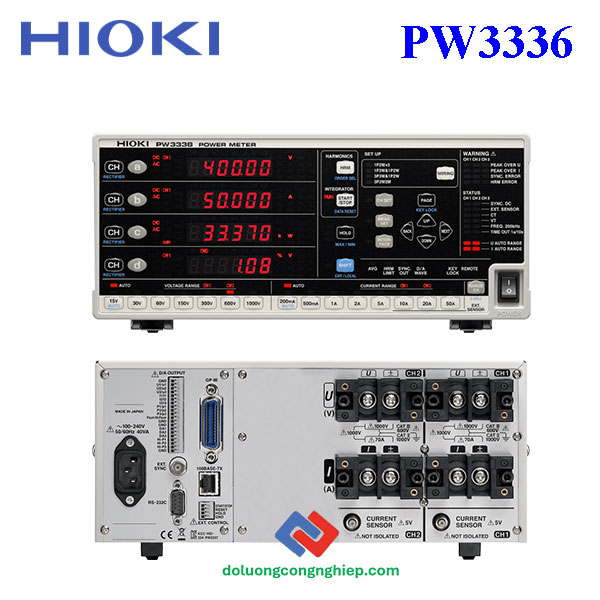

Máy Đo Công Suất 1 Pha, 3 Pha Hioki PW3336

Hioki PW3336 là máy phân tích công suất (Power Analyzer) chính xác cao, được thiết kế để đo và đánh giá hiệu suất điện của các thiết bị như động cơ, biến tần, bộ nguồn, máy điều hòa hay thiết bị tiết kiệm năng lượng. Thiết bị hỗ trợ đo DC, 1 pha và 3 pha 3 dây, với độ chính xác ±0.1% và băng tần rộng đến 100 kHz, cho phép phân tích chính xác cả công suất cơ bản và hài. PW3336 còn hỗ trợ đo dòng lên đến 65 A trực tiếp hoặc 5000 A qua cảm biến ngoài, tích hợp nhiều giao diện kết nối (LAN, RS-232C, GP-IB) và khả năng đồng bộ nhiều máy để phục vụ các bài đo công suất phức tạp trong nghiên cứu và sản xuất

<<Tham khảo>> Máy phân tích công suất 1 pha PW3335

Các tính năng nổi bật của Hioki PW3336:

• Tương thích với chuẩn SPECpower, phục vụ đo kiểm công suất tiêu thụ của máy chủ.
• Đo đa dạng mạch điện: từ DC, 1 pha 2 dây đến 3 pha 3 dây với cấu hình 2 kênh đầu vào.
• Độ chính xác cao ±0.1% và băng tần rộng 0.1 Hz đến 100 kHz hoặc DC, phù hợp cho cả phép đo công suất tĩnh và động.
• Đo dòng điện lớn đến 65 A trực tiếp, hoặc lên đến 5000 A AC khi dùng cảm biến ngoài.
• Phân tích hài đến bậc 50 theo tiêu chuẩn IEC 61000-4-7.
• Cho phép đồng bộ tối đa 8 thiết bị, hỗ trợ đo đa kênh đồng thời cho hệ thống phức tạp.
• Ứng dụng rộng rãi trong nghiên cứu, phát triển và sản xuất các thiết bị như motor, inverter, bộ nguồn, và bộ biến đổi năng lượng

Thông số cơ bản của Hioki PW3336 – Power Analyzer:

• Đường đo: 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây (thiết lập dải điện áp/dòng theo từng chế độ).
• Các hạng mục đo: Điện áp, dòng điện, công suất tác dụng, công suất biểu kiến, công suất phản kháng, hệ số công suất, góc pha, tần số, hiệu suất, điện năng tiêu thụ, thời gian tích phân, hệ số đỉnh, giá trị đỉnh dạng sóng, độ gợn điện áp và dòng điện,…
• Phân tích hài:

• • Dải tần đồng bộ: 10 Hz đến 640 Hz.

  • Phân tích đến bậc hài thứ 50.

  • Hiển thị và lưu các giá trị RMS, công suất hài, tổng méo hài (THD), và pha sóng cơ bản.

• Dải đo:

  • Điện áp: 0.15 V đến 1000 V AC/DC.

  • Dòng điện:

    • Đầu vào trực tiếp: 2 mA đến 65 A AC/DC.

    • Với cảm biến CT6877A: 4 A đến 2000 A AC/DC.

    • Với cảm biến CT9667-01: 10 A đến 5000 A AC.

• Độ chính xác cơ bản (công suất tác dụng):
  ±0.1% rdg. ±0.1% f.s. (DC)
  ±0.1% rdg. ±0.05% f.s. (45–66 Hz, <50% f.s.)

• Đặc tính tần số: DC, 0.1 Hz đến 100 kHz.
• Tốc độ làm mới hiển thị: 5 lần/giây đến 20 giây (tùy cài đặt).
• Chức năng tích phân: Tích phân dòng điện và công suất đến 10.000 giờ, 6 chữ số hiển thị.
• Ngõ ra D/A (-02/-03): 16 kênh, ±2 V DC, hỗ trợ xuất dạng sóng tức thời.
• Giao tiếp: RS-232C, LAN (chuẩn); GP-IB có trên model -01/-03.
• Nguồn cấp: 100–240 V AC, 50/60 Hz, 40 VA tối đa.
• Kích thước và khối lượng: 305 (W) × 132 (H) × 256 (D) mm; 5.2 kg.

👉 PW3336 là thiết bị phân tích công suất chính xác cao, thích hợp cho kiểm thử hiệu suất, tiêu thụ năng lượng, và phân tích hài trong nghiên cứu và sản xuất thiết bị điện – điện tử, motor, inverter và bộ nguồn

PW3336 gồm các model: PW3336, PW3336-01, PW3336-02, PW3336-03

Chi tiết hơn về hioki PW3336 tại đây!

Phụ kiện đi kèm cùng máy đo công suất hioki PW3336:

• Instruction manual ×1,
• Measurement guide ×1,
• Power cord ×1
