Ampe Kìm Đo Mili-Ampe Fluke 773
Liên Hệ
- Hãng: Fluke
- Model: 773

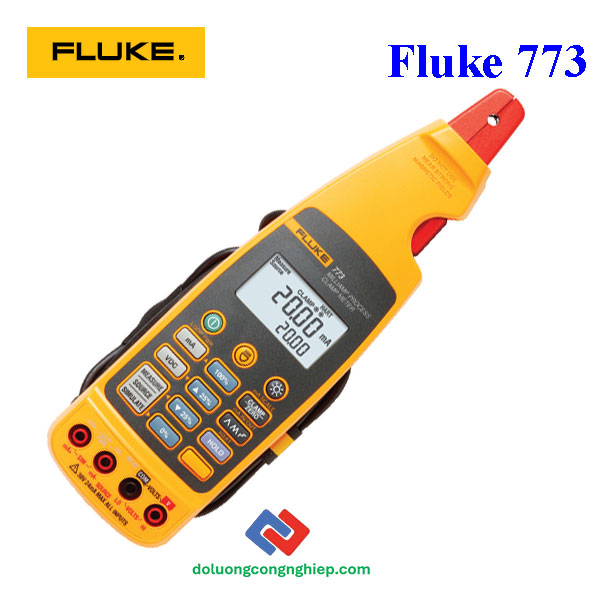

Ampe Kìm Miliamp Fluke 773
Fluke 773 là ampe kìm đo và hiệu chuẩn dòng mA cao cấp, được thiết kế dành cho kỹ sư bảo trì và kỹ thuật viên tự động hóa. Thiết bị có thể đo, phát và mô phỏng tín hiệu dòng 4–20 mA mà không cần ngắt mạch, đồng thời đo và phát điện áp DC để kiểm tra các thiết bị nhận tín hiệu 1–5V hoặc 0–10V. Fluke 773 còn hỗ trợ đo/phát đồng thời dòng mA, giúp kiểm tra nhanh các bộ truyền tín hiệu, van điều khiển và mạch I/O trong hệ thống điều khiển công nghiệp, mang lại độ chính xác cao và hiệu quả làm việc tối ưu.
<<Tham khảo>> Ampe kìm đo mili-ampe 772
Các tính năng cơ bản của Fluke 773:
- Độ chính xác cao 0,2%, độ nhạy và độ phân giải 0,01 mA
- Đo tín hiệu 4–20 mA mà không cần tháo mạch điện
- Đo tín hiệu mA trong mạch đồng thời với nguồn cấp 24V
- Phát dòng tín hiệu 4–20 mA hoặc mô phỏng tín hiệu mA để kiểm tra ngõ vào/ra (I/O) của PLC, bộ I/P hoặc bộ truyền tín hiệu.
- Phát và đo điện áp DC (1–5V hoặc 0–10V) để kiểm tra các thiết bị nhận tín hiệu điện áp.
- Chức năng đo/phát đồng thời cho phép kiểm tra van, bộ cách ly hoặc thiết bị chuyển đổi trong cùng một thao tác.
- Phát tín hiệu mA theo tỉ lệ (Scaled mA)
- Tự động thay đổi đầu ra theo dạng bước 25% hoặc tuyến tính (linear ramp) để kiểm tra phản hồi thiết bị.
- Hiển thị kép có đèn nền hiển thị đồng thời giá trị mA và phần trăm dải 4–20 mA.
- Đèn chiếu sáng đo tích hợp hỗ trợ thao tác ở khu vực tối hoặc khó quan sát.
- Đầu kìm tháo rời với dây nối dài giúp đo ở vị trí chật hẹp.
- Tự động tắt nguồn và tiết kiệm năng lượng, kéo dài tuổi thọ pin khi sử dụng hiện trường
Thông số kỹ thuật của fluke 773:
Thông số môi trường:
| Thông số | Giá trị |
|---|---|
| Đường kính dây dẫn có thể đo | Tối đa 4.5 mm (0.177 in) |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Nhiệt độ bảo quản | -25°C đến 60°C |
| Độ ẩm hoạt động | < 90% @ <30°C, < 75% @ 30–55°C |
| Độ cao hoạt động | 0 đến 2000 m |
| Cấp bảo vệ | IP40 |
| Kích thước | 44 × 70 × 246 mm (2 7/8 × 5 ¾ × 11 5/8 in) |
| Trọng lượng | 410 g (14.4 oz) |
| Chống rung | 2 g, dải 5–500 Hz |
| Chống sốc | Rơi tự do 1 m (trừ phần kìm) |
| EMI/RFI | Đạt tiêu chuẩn EN61326-1 |
| Hệ số nhiệt độ | 0.01%/°C (khi <18°C hoặc >28°C) |
| Nguồn & thời lượng pin | 4 pin AA 1.5V, khoảng 12 giờ (phát dòng 24 mA vào 500 Ω) |
| Bảo hành | 3 năm cho phần điện tử, 1 năm cho cáp và kìm đo |
Thông số đo:
| Chức năng | Thang đo / Độ phân giải | Độ chính xác |
|---|---|---|
| Đo dòng mA (bằng kìm) | 0 – 20.99 mA | ±(0.2% + 5 counts) |
| 21.0 – 100.0 mA | ±(1% + 5 counts) | |
| Đo dòng mA (nối tiếp qua cổng đo) | 0 – 24.00 mA | ±(0.2% + 2 counts) |
| Phát dòng mA (mA source) | 0 – 24.00 mA (tối đa 24 mA/1.000 Ω) | ±(0.2% + 2 counts) |
| Giả lập tín hiệu mA (mA simulate) | 0 – 24.00 mA (tối đa 50 VDC) | ±(0.2% + 2 counts) |
| Phát điện áp (Voltage source) | 0 – 10.00 VDC (tối đa 2 mA tải) | ±(0.2% + 2 counts) |
| Đo điện áp DC | 0 – 30.00 VDC | ±(0.2% + 2 counts) |
So sánh các ampe kìm fluke 771, fluke 772 và fluke 773:
| Fluke-771 | Fluke-772 | Fluke-773 | |
| Đo vòng lặp mA không tiếp xúc | Tích hợp khắc phục sự cố mạch điện mA | Khắc phục sự cố xử lý nâng cao | |
| Đo mA, kìm | X | X | X |
| Đo mA, trong mạch | X | X | |
| Cấp nguồn cho mạch đo | X | X | |
| Phát tín hiệu mA | X | X | |
| Đo V DC | X | ||
| Phát tín hiệu V DC | X | ||
| Phát mA theo tỉ lệ (scaled mA) | X | ||
| mA đo/phát đồng thời | X |
Phụ kiện tiêu chuẩn của ampe kìm mili-ampe fluke 771:
Bao gồm:
- Bốn pin kiềm AA (đã lắp)
- Túi đựng mềm
- Cáp đo TL75
- Kẹp rời AC 72
- Cáp đo treo nhỏ TL 940
- Tờ hướng dẫn
- Dụng cụ treo với móc và dây đeo
