Đồng Hồ Vạn Năng Là Gì? Tính Năng, Nguyên Lý Hoạt Động và Ứng Dụng Thực Tế

1. Đồng hồ vạn năng là gì?

Đồng hồ vạn năng (Multimeter hay Digital Multimeter – DMM) là thiết bị đo điện đa năng, được thiết kế để đo điện áp (V), dòng điện (A) và điện trở (Ω) cùng nhiều thông số khác như tần số, điện dung, nhiệt độ, liên tục mạch, diode,…
Đây là công cụ không thể thiếu của kỹ sư điện, thợ điện, và kỹ thuật viên bảo trì, giúp họ kiểm tra, chẩn đoán và khắc phục sự cố hệ thống điện, điện tử một cách nhanh chóng và chính xác.

<<Tham khảo>> Các loại đồng hồ vạn năng chất lượng và thông dụng hiện nay

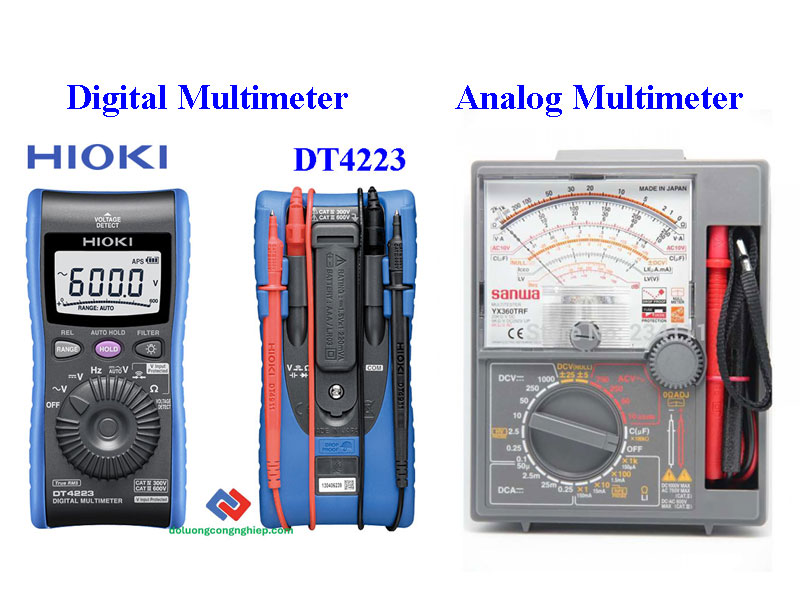

2. Phân loại đồng hồ vạn năng

Hiện nay có hai loại chính:

• 🔹 Đồng hồ vạn năng kim (Analog Multimeter):
  Sử dụng kim và thang chia để hiển thị kết quả đo. Ưu điểm là hiển thị sự thay đổi liên tục của tín hiệu, nhưng độ chính xác thấp hơn.
• 🔹 Đồng hồ vạn năng số (Digital Multimeter – DMM):
  Hiển thị kết quả đo trên màn hình LCD với độ chính xác cao, nhiều tính năng tự động, dễ sử dụng và phổ biến nhất hiện nay

3. Cấu tạo cơ bản của đồng hồ vạn năng

Một đồng hồ vạn năng điện tử thông thường gồm các bộ phận chính:

• Màn hình hiển thị (Display): cho biết kết quả đo, đơn vị đo.
• Núm xoay chức năng (Rotary switch): chọn chế độ đo (V, A, Ω, Hz, Diode…).
• Cổng kết nối que đo (Input terminals): gồm COM (mass) và các cổng đo điện áp, dòng điện, điện trở.
• Que đo (Test leads): hai dây dẫn đỏ và đen dùng tiếp xúc với mạch đo.

4. Nguyên lý hoạt động của đồng hồ vạn năng

Nguyên lý hoạt động của đồng hồ vạn năng dựa trên việc chuyển đổi tín hiệu điện cần đo thành dạng điện áp tiêu chuẩn, sau đó hiển thị giá trị tương ứng.
Ví dụ:

• Khi đo điện áp, thiết bị đo hiệu điện thế giữa hai đầu mạch.
• Khi đo dòng điện, nó đo điện áp rơi trên điện trở nội và tính ra giá trị dòng.
• Khi đo điện trở, đồng hồ sẽ phát dòng điện nhỏ qua linh kiện và tính điện trở theo định luật Ohm (R = V/I).

Các đồng hồ digital multimeter hiện đại như Hioki: DT4282, DT4256, DT4253… Fluke: 283, 287, 177, 1587… được tích hợp mạch vi xử lý (MCU), True RMS và bộ lọc nhiễu, giúp đo chính xác cả sóng méo hoặc tín hiệu biến tần

5. Tính năng nổi bật của đồng hồ vạn năng hiện đại

Các dòng đồng hồ vạn năng kỹ thuật số Hioki ngày nay không chỉ đo điện áp, dòng điện mà còn có nhiều tính năng thông minh:

• ✅ Đo True RMS: cho kết quả chính xác với tín hiệu AC méo.
• ✅ Tự động nhận diện dải đo (Auto Range).
• ✅ Đo điện dung, tần số, diode, và kiểm tra liên tục mạch.
• ✅ Bộ lọc tần số thấp (Low-pass filter) khi đo tín hiệu biến tần.
• ✅ Cổng USB hoặc Bluetooth để ghi dữ liệu và phân tích trên máy tính.
• ✅ Màn hình kép hiển thị đồng thời nhiều giá trị đo.
• ✅ Thiết kế an toàn đạt chuẩn CAT III, CAT IV bảo vệ người dùng khỏi quá áp

6. Ứng dụng của đồng hồ vạn năng

Đồng hồ vạn năng được ứng dụng rộng rãi trong nhiều lĩnh vực:

• ⚙️ Bảo trì điện công nghiệp: kiểm tra nguồn, tải, tụ bù, động cơ.
• 🔌 Điện dân dụng: kiểm tra ổ cắm, mạch điện, thiết bị gia dụng.
• 🔋 Điện tử – tự động hóa: đo tín hiệu điều khiển 4–20 mA, điện áp cảm biến, kiểm tra bo mạch.
• 🔧 Nghiên cứu, đào tạo, R&D: phân tích mạch điện và thí nghiệm

7. Kết luận

Đồng hồ vạn năng là thiết bị đo lường không thể thiếu trong mọi lĩnh vực liên quan đến điện – điện tử. Việc hiểu rõ nguyên lý hoạt động, chức năng và ứng dụng giúp người dùng chọn được model phù hợp, sử dụng hiệu quả và an toàn
