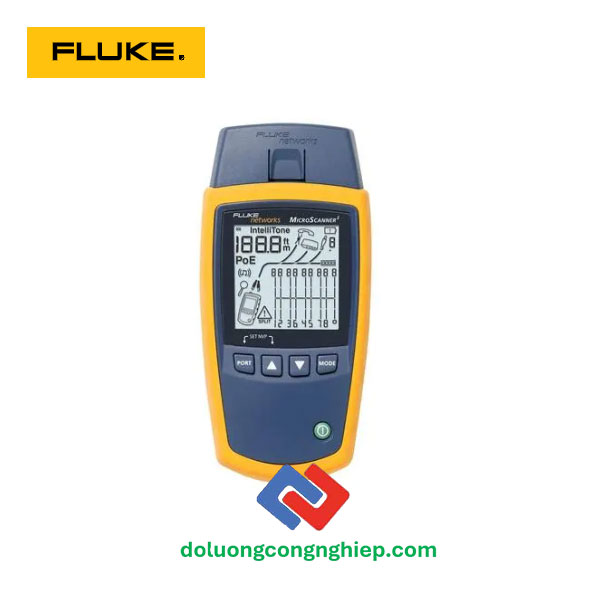

Máy Kiểm Tra Nhanh Dây Cáp Mạng Và Điện Thoại Fluke MS2-100

Fluke MS2-100 là máy dò cáp mạng và điện thoại (MicroScanner² Cable Verifier) chuyên dùng để kiểm tra nhanh và xác định tình trạng của các loại cáp viễn thông và mạng, rất phổ biến trong lĩnh vực IT, viễn thông, hệ thống mạng LAN và thoại.

<<Tham khảo>> Máy hiện sóng cầm tay Fluke 190 series III

MS2-100 giúp nhanh chóng tìm ra các lỗi thường gặp, hiển thị kết quả từ bốn chế độ kiểm tra khác nhau cùng lúc trên màn hình LCD cỡ lớn có đèn nền: sơ đồ dây, chiều dài cặp dây, khoảng cách đến điểm lỗi, ID cáp và thiết bị đầu cuối.

Tính năng chính của Fluke MS2-100:

• Kiểm tra dây cáp mạng (Ethernet), điện thoại, cáp đồng trục: phát hiện lỗi đứt dây, chập, đảo dây, tách đôi (split pair).

• Xác định chiều dài cáp bằng công nghệ TDR (Time Domain Reflectometer).

• Hiển thị vị trí lỗi (gần hay xa đầu test).

• Nhận diện dịch vụ đang chạy trên đường dây như:

  • Ethernet (10/100/1000 Mbps).

  • Điện thoại (analog).

  • PoE (Power over Ethernet).

• Xác định nhãn/đầu cáp khi dùng kèm bộ dò từ xa (ID locator).

• Màn hình LCD lớn, trực quan hiển thị sơ đồ dây.

Thông số kỹ thuật máy đo cáp mạng Fluke MS2-100:

Thông số môi trường

• Nhiệt độ hoạt động: 0 °C đến 45 °C (32 °F đến 113 °F)

• Nhiệt độ lưu trữ: -20 °C đến 60 °C (-4 °F đến 140 °F)

• Độ ẩm tương đối khi vận hành:

  • 90% (≤ 35 °C)

  • 75% (≤ 45 °C)

• Sốc & rung động:

  • Ngẫu nhiên, 2 g, 5 Hz – 500 Hz (Lớp 2)

  • Thử nghiệm thả rơi 1 m (có và không có bộ chuyển đổi wiremap đi kèm)

• An toàn: IEC 61010-1, phiên bản thứ 3

• Độ cao:

  • Hoạt động: ≤ 4.000 m

  • Lưu trữ: ≤ 12.000 m

• EMC: IEC 61326-1

Thông số chung

• Kiểm tra đầu nối:

  • Cổng mô-đun 8 chân có vỏ bọc (RJ45)

  • Cổng mô-đun 4 chân (RJ11)

  • Đầu nối F cho cáp đồng trục

• Nguồn cấp:

  • 2 pin AA kiềm (NEDA 15A, IEC LR6)

  • Tuổi thọ pin: ~20 giờ sử dụng liên tục

  • Hỗ trợ pin khác: AA lithium, NiMH, NiCd

• Kích thước: 7,6 × 16,3 × 3,6 cm (3 in × 6,4 in × 1,4 in)

• Trọng lượng: 300 g (kèm pin & phụ kiện)

• Màn hình hiển thị: LCD đơn sắc có đèn nền

Chế độ kiểm tra

• Kiểm tra cáp:

  • Đo chiều dài

  • Xác minh sơ đồ dây

  • Nhận dạng thiết bị từ xa và phát hiện mạng Ethernet

  • Đo trở kháng cáp đồng trục (75 Ω, 50 Ω, 93 Ω)

• Tạo tín hiệu giọng điệu: Intellitone™ hoặc tín hiệu analog truyền thống

• PoE:

  • Phát hiện thiết bị cấp nguồn PoE (theo chuẩn 802.3af)

  • Kiểm tra tình trạng cấp nguồn

Thông số hiệu suất

• Loại cáp hỗ trợ:

  • Cặp xoắn: UTP, FTP, SSTP

  • Đồng trục: 75 Ω, 50 Ω, 93 Ω

• Đo chiều dài cáp:

  • Phạm vi: 460 m (1500 ft)

  • Độ phân giải: 0,3 m (1 ft)

  • Sai số: ±4% hoặc 0,6 m (2 ft)

  • Hiệu chuẩn NVP (cấu hình người dùng)

• Kiểm tra sơ đồ dây:

  • Phát hiện lỗi dây đơn, ngắn mạch, lỗi đảo dây, lỗi tách đôi

  • Hiển thị bản đồ dây trực quan trên màn hình

• Phát hiện cổng Ethernet:

  • Nhận diện tốc độ 10/100/1000 Mbps

• Máy phát âm thanh:

  • Hỗ trợ dò tìm dây bằng Intellitone™ và tín hiệu analog

  • Tính năng SmartTone™ để xác định chính xác cặp dây
