Máy Kiểm Tra Cáp Mạng Fluke LinkIQ LIQ-100-IE
Liên Hệ
- Hãng: Fluke
- Model: LIQ-100-IE

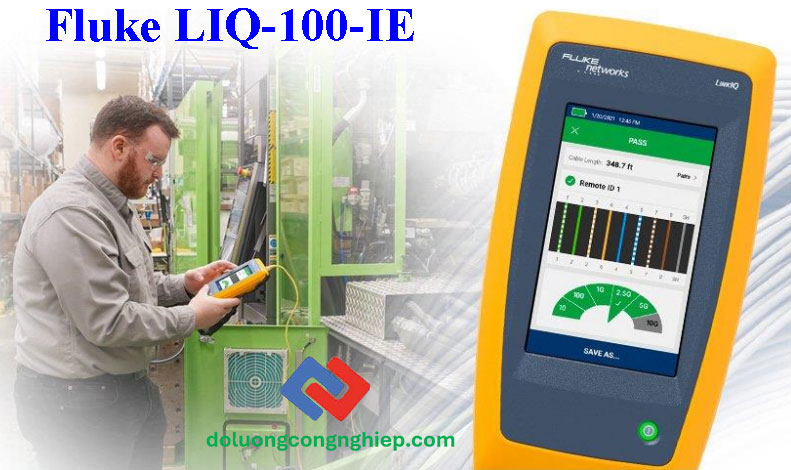

Máy Đo Cáp Mạng Fluke LinkIQ LIQ-100-IE

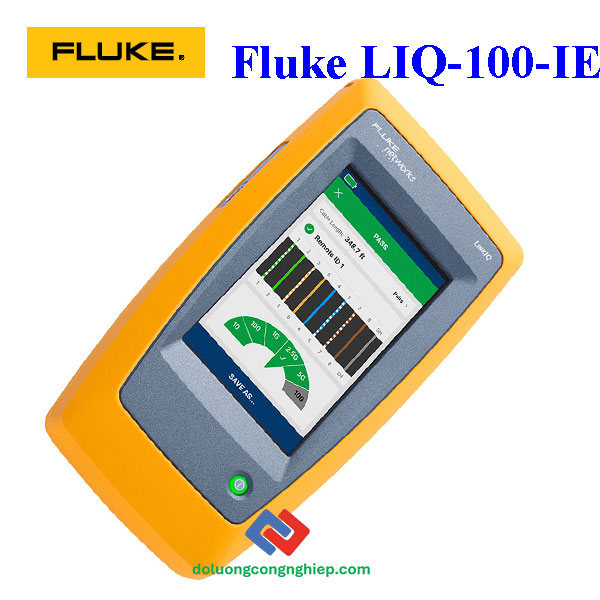

Fluke LinkIQ™ LIQ-100-IE là máy kiểm tra cáp mạng công nghiệp và chẩn đoán Ethernet cho các hệ thống EtherNet/IP, PROFINET và EtherCAT, giúp xác thực hiệu suất cáp lên đến 10GBASE-T, phát hiện PoE cấp 1–8, đo công suất tải thực tế, đồng thời hiển thị thông tin switch như tốc độ, tên cổng và VLAN. Với giao diện cảm ứng trực quan và khả năng quản lý báo cáo qua phần mềm LinkWare™, LIQ-100-IE là công cụ tối ưu cho kỹ sư bảo trì và kỹ thuật viên trong môi trường mạng công nghiệp hiện đại

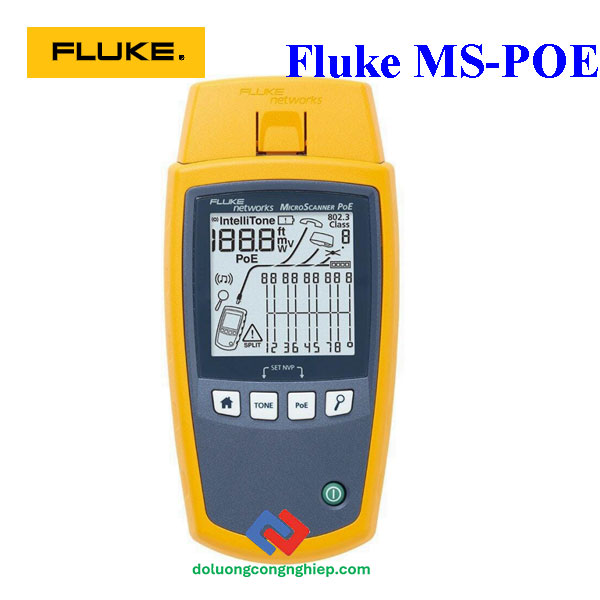

<<Tham khảo>> Máy kiểm đo cáp mạng MS-POE
Các tính năng chính của Fluke LinkIQ™ LIQ-100-IE:
- Xác thực hiệu suất cáp đến 10GBASE-T cho các giao thức mạng công nghiệp như EtherNet/IP, PROFINET và EtherCAT, đảm bảo khả năng truyền dữ liệu ổn định và chính xác.
- Hiển thị thông tin mạng chi tiết gồm tốc độ dữ liệu của thiết bị chuyển mạch, tên switch, số cổng và VLAN giúp kỹ thuật viên dễ dàng xác định kết nối.
- Phát hiện cấp PoE (1–8), công suất cấp nguồn và kiểm tra tải thực tế, đảm bảo hệ thống cấp nguồn qua Ethernet hoạt động đúng tiêu chuẩn.
- Thực hiện chẩn đoán cáp toàn diện bao gồm đo chiều dài, kiểm tra sơ đồ dây và phát hiện lỗi cáp.
- Quản lý kết quả và xuất báo cáo chuyên nghiệp thông qua phần mềm LinkWare™, giúp lưu trữ và phân tích dữ liệu dễ dàng
Thông số kỹ thuật cơ bản của máy đo cáp mạng công nghiệp Fluke LinkIQ™ LIQ-100-IE:
| Hạng mục | Thông số / Mô tả |
|---|---|
| Ngôn ngữ giao diện (UI) | Tiếng Anh (SW v1.0) |
| Trọng lượng | 624 g (1 lbs 6 oz) |
| Nguồn điện / Pin | Pin Lithium-ion 3.6 V, 6400 mAh |
| Thời lượng pin | Khoảng 8 giờ sử dụng liên tục |
| Thời gian sạc | 4,5 giờ |
| Phạm vi nhiệt độ sạc | 0°C đến +40°C |
| Bộ chuyển đổi nguồn | Đầu vào: 100–240 VAC ±10%, 50/60HzĐầu ra: 15 VDC, tối đa 2 A (Class II) |
| Giao diện máy chủ | USB Type-C |
| Màn hình | Cảm ứng điện dung màu, độ phân giải 800 x 480 pixel |
| Kích thước | 8,5 in x 4,5 in |
| Nhiệt độ vận hành | 0°C đến +45°C |
| Nhiệt độ bảo quản | -10°C đến +60°C |
| Độ ẩm vận hành (không ngưng tụ) | 0–90% RH (0–35°C), 0–70% RH (35–45°C) |
| Độ cao hoạt động | 4.000 m (3.200 m khi dùng bộ chuyển đổi AC) |
| Độ rung | 2 g, 5 Hz–500 Hz (ngẫu nhiên) |
| Thử nghiệm rơi | Rơi 1 m trên 6 mặt |
Chẩn đoán mạng hoạt động:
| Hạng mục | Mô tả |
|---|---|
| Giao thức chẩn đoán hỗ trợ | LLDP, CDP, FLP |
| Thông tin thiết bị gần nhất | Tên switch, số cổng, tên VLAN, tốc độ dữ liệu, chế độ song công |
| Chuẩn PoE tương thích | IEEE 802.3af / at / bt |
| Phát hiện PoE | Cấp nguồn (0–8), công suất khả dụng, cặp cấp nguồn |
| Phép đo PoE | Điện áp tải (V), công suất tải (W) |
| Nhấp nháy cổng (Port Blink) | Có – giúp xác định cổng trên switch |
Thông số kỹ thuật kiểm tra cáp:
| Hạng mục | Mô tả |
|---|---|
| Cổng kiểm tra | Cổng RJ45 8 chấu có che chắn |
| Tốc độ kiểm tra tự động | 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1GBASE-T, 100BASE-TX, 10BASE-T |
| Loại cáp hỗ trợ | Cáp xoắn đôi cân bằng (UTP, STP, FTP), 2 hoặc 4 cặp |
| Chiều dài kiểm tra tối đa | 305 m (1000 ft) |
| Độ chính xác đo chiều dài | ±4% hoặc ±0,6 m (tùy giá trị lớn hơn) |
| Vận tốc lan truyền danh nghĩa (NVP) | Có thể cài đặt thủ công |
| Máy phát âm | Âm số (tương thích IntelliTone) và âm analog thông thường |
| Bộ định vị ID từ xa | Hỗ trợ đến 7 đầu ra nhận dạng cổng độc lập |
| Thời gian kiểm tra | ~6 giây cho chiều dài <70 m, ~1 giây cho kiểm tra sơ đồ dây <120 m |

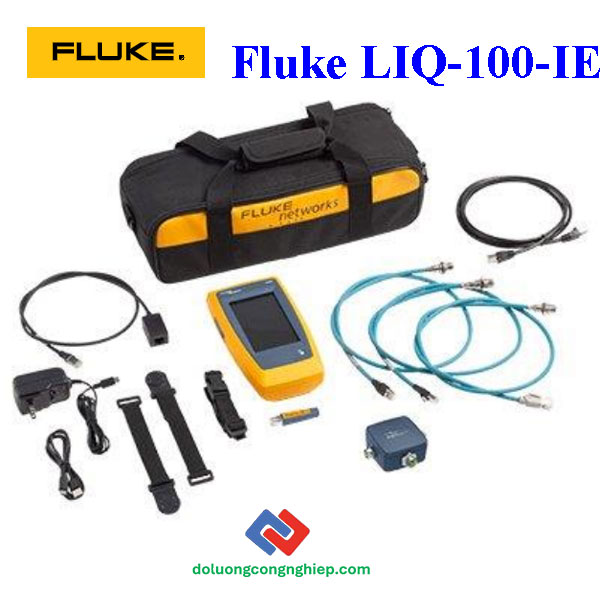

Bộ phụ kiện tiêu chuẩn đi kèm thiết bị kiểm tra cáp+mạng LIQ-100 LinkIQ
- Thiết bị chính LinkIQ™
- ID từ xa #1
- Dây nối RJ45-RJ45 (M-F)
- Dây nối RJ45-RJ45 (M-F)
- Hướng dẫn tham khảo nhanh
- Bộ sạc AC
- Khớp nối phổ dụng RJ45/11
- Dây nối RJ45/M12X
- Dây nối RJ45/M12D
- Dây nối RJ45/M8D
- Bộ chuyển đổi theo mô-đun RJ45/11
- Dây đeo với túi đựng ID từ xa
- Túi đựng duffel
