Máy Kiểm Tra Băng Thông Cáp Mạng Fluke DSX-5000 (DSX2-5-IE-K1)

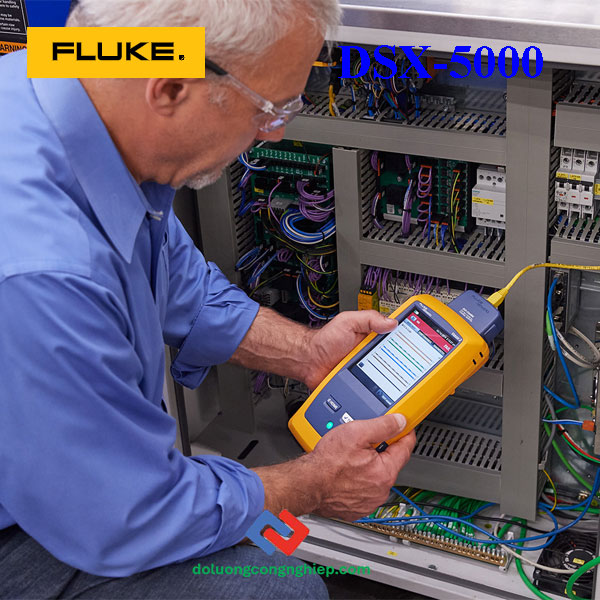

Fluke DSX-5000 CableAnalyzer là máy đo và chứng nhận hiệu suất cáp mạng đồng chuyên nghiệp, đáp ứng các tiêu chuẩn TIA Cat 3 đến 6A và ISO/IEC Class C đến EA. Thiết bị giúp kiểm tra, chẩn đoán và khắc phục sự cố nhanh chóng với kết quả Đạt/Không đạt chỉ trong 10 giây, hỗ trợ nhiều loại đầu nối như RJ45, M12D, M12X. Với màn hình cảm ứng trực quan, khả năng lưu trữ dữ liệu và phân tích qua phần mềm LinkWare, DSX-5000 mang lại độ chính xác cao, tốc độ kiểm tra vượt trội và là giải pháp tối ưu cho thi công, bảo trì và kiểm định hệ thống mạng công nghiệp cũng như văn phòng.

<<Tham khảo>> Máy kiểm tra cáp mạng fluke Link IQ

Tính năng chính của Fluke DSX-5000 CableAnalyzer

• Chứng nhận cáp đồng TIA Cat 5 đến Cat 6A, cáp xoắn đôi dùng trong mạng công nghiệp và thương mại.
• Màn hình cảm ứng lớn, giao diện trực quan giúp quản lý dự án dễ dàng.
• Cấp chính xác TIA Level IIIe, đảm bảo độ chính xác cao trong đo kiểm cáp mạng.
• Kiểm tra nhanh chóng, cho kết quả Đạt/Không đạt (PASS/FAIL) trong chưa đến 10 giây với đầy đủ thông số kỹ thuật.
• Khả năng khắc phục sự cố nâng cao, giúp xác định nhanh vị trí và nguyên nhân lỗi trên cáp.
• Thời lượng pin lên đến 8 giờ, đáp ứng tốt cho các công việc kiểm tra tại hiện trường.
• Hỗ trợ nhiều loại đầu nối, bao gồm RJ45, M12D và M12X, phù hợp với nhiều ứng dụng công nghiệp.
• Tương thích với các giao thức mạng như EtherNet/IP™, PROFINET™, Modbus TCP™, EtherCAT™ và nhiều chuẩn khác.
• Thẩm định hiệu suất cáp theo tiêu chuẩn TIA-1005-A, ISO 11801:3.
• Ghi và quản lý kết quả kiểm tra bằng phần mềm LinkWare, giúp lưu trữ, phân tích và lập báo cáo chuyên nghiệp.

Thông số kỹ thuật cơ bản của Fluke DSX-5000 CableAnalyzer

1. Loại cáp hỗ trợ

• Cáp đồng chống nhiễu & không chống nhiễu: TIA Cat 3, 4, 5, 5e, 6, 6A (100 Ω).

• Theo chuẩn ISO/IEC: Class C, D, E, EA, F, FA, I/II (100 Ω và 120 Ω).

2. Bộ điều hợp giao diện

• Liên kết vĩnh viễn: Phích cắm RJ45 chống nhiễu (tùy chọn TERA).

• Liên kết kênh: Giắc cắm RJ45 chống nhiễu (tùy chọn TERA, GG45).

3. Tiêu chuẩn kiểm tra & tần số

• Chuẩn TIA: Cat 3 đến Cat 8 theo TIA 568-C.2.

• Chuẩn ISO/IEC: Class C đến Class II.

• Tần số tối đa: 1000 MHz.

4. Thông số đo và tốc độ kiểm tra

• Thời gian kiểm tra tự động:

  • Cat 5e/6 hoặc Class D/E: 9 giây.

  • Cat 6A hoặc Class EA: 10 giây.

• Thông số đo: Sơ đồ đấu nối, chiều dài cáp, độ trễ, điện trở DC, suy hao (RL, NEXT, FEXT, ACR), nhiễu xuyên âm, Alien NEXT, TCL, ELTCTL,…

5. Hiệu suất & độ chính xác

• Vượt yêu cầu TIA Level IIIe và IEC Level IV (Class EA).

• Chiều dài cáp:

  • Không điều khiển từ xa: 0–800 m, độ chính xác ±(0,3 m + 2–4%).

  • Có điều khiển từ xa: 0–150 m, độ chính xác ±(0,3 m + 2%).

• Độ trễ truyền sóng: Tối đa 4000 ns, độ chính xác ±(2 ns + 2–4%).

• Điện trở DC: 0–540 Ω, độ chính xác ±(1 Ω + 1%).

6. Thiết kế & vận hành

• Màn hình: LCD cảm ứng điện dung 5,7 inch.

• Vỏ: Nhựa chịu va đập cao.

• Kích thước: 6,7 × 13,3 × 27,9 cm.

• Trọng lượng: 1,28 kg (gồm mô-đun và pin).

• Nguồn pin: Li-ion 7,2 V, thời lượng 8 giờ, sạc 4 giờ.

• Hiệu chuẩn: 1 năm/lần.

• Wi-Fi tích hợp: IEEE 802.11 a/b/g/n, băng tần kép 2.4/5 GHz.

7. Môi trường hoạt động

• Nhiệt độ hoạt động: 0–45°C.

• Bảo quản: -20°C đến +60°C.

• Độ ẩm: 0–90% (không ngưng tụ).

• Rung động: 2g, 5–500 Hz.

• Thả rơi: 1 m (có hoặc không có mô-đun).

• Độ cao hoạt động: 4000 m (3200 m với bộ sạc AC).

• Tuân thủ EMC: IEC 61326-1

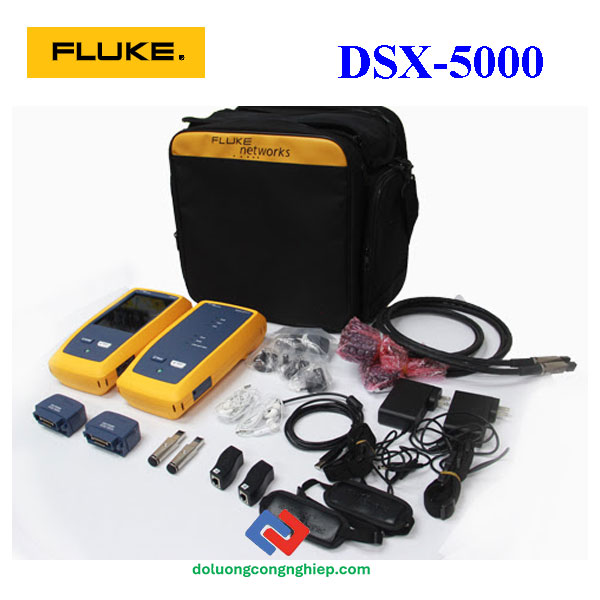

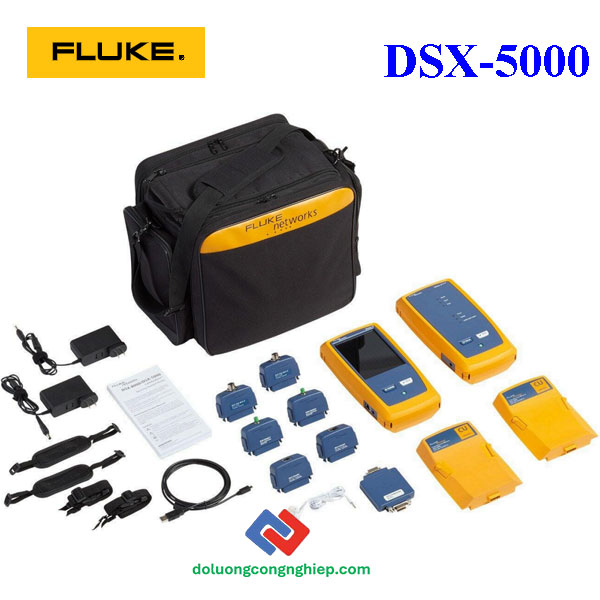

Bộ phụ kiện tiêu chuẩn đi kèm máy đo cáp mạng fluke DSX-5000:

• (1) Nền tảng Versiv và điều khiển từ xa
• (2) Mô-đun kiểm tra cáp đồng DSX-5000
• Bộ điều hợp kênh Nhóm 6A/ Phân loại EA
• Bộ điều hợp M12X
• Bộ điều hợp M12D
• Mô-đun tham chiếu *
• (2) Tai nghe
• (2) Quai xách tay
• (2) Dây đeo vai
• Hộp đựng
• Cáp USB
• (2) Bộ sạc AC
• Wi-Fi tích hợp
• Cam kết hiệu chuẩn
• Hướng dẫn sử dụng
