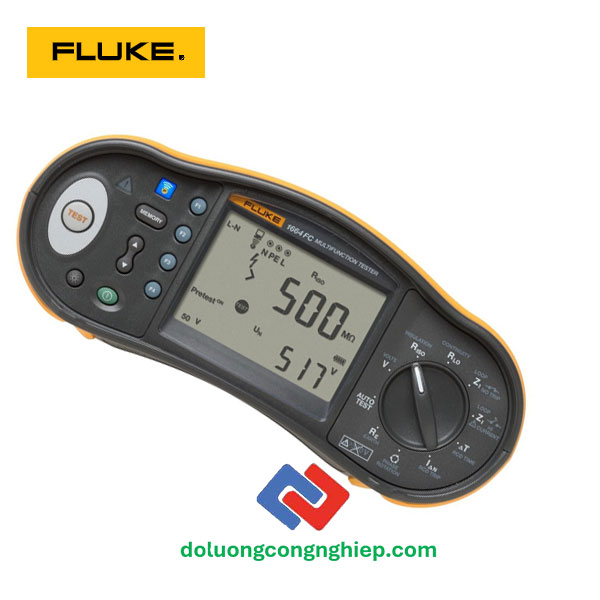

Máy Kiểm Tra An Toàn Điện Trong Hệ Thống Điện Fluke 1664 FC

Fluke 1664 FC là máy kiểm tra an toàn điện đa năng (Installation Tester), chuyên dùng để kiểm tra hệ thống điện dân dụng và công nghiệp theo tiêu chuẩn an toàn quốc tế (IEC 60364, HD 60364, BS 7671, VDE 0100…)

<<Tham khảo>> Ampe kìm Fluke 393 FC

Các tính năng chính của Fluke 1664 FC:

• Tích hợp tính năng “Kiểm tra cách điện trước” (Insulation Pre-test), phát hiện khi thiết bị còn đang kết nối với hệ thống và tự động dừng phép đo.
• Thực hiện 7 phép kiểm tra lắp đặt tự động trong một chuỗi chỉ với một lần kết nối thông qua chế độ Auto Test.
• Cho phép chia sẻ kết quả đo theo thời gian thực qua điện thoại thông minh bằng ứng dụng Fluke Connect Measurements.
• Hỗ trợ phép đo RDC-DD 6 mA dành cho trạm sạc xe điện (EV charging stations)

Thông số kỹ thuật Fluke 1664 FC:

Đo điện áp xoay chiều (AC Voltage Measurement)

• Thang đo: 500 V

• Độ phân giải: 0.1 V

• Độ chính xác (45 Hz – 66 Hz): ±(0.8% + 3)

• Trở kháng vào: 360 kΩ

• Bảo vệ quá tải: 660 V rms

Kiểm tra liên tục (Continuity Testing – RLO)

• Thang đo (tự động): 20 Ω / 200 Ω / 2000 Ω

• Độ phân giải: 0.01 Ω / 0.1 Ω / 1 Ω

• Điện áp hở mạch: > 4 V

Đo điện trở cách điện (Insulation Resistance Measurement – RISO)

• Điện áp thử: 50 / 100 / 250 / 500 / 1000 V

• Độ chính xác điện áp thử: +10%, -0%

• Thang đo điện trở cách điện:

  • 20 MΩ / 50 MΩ

  • 20 MΩ / 100 MΩ

  • 20 MΩ / 200 MΩ

  • 20 MΩ / 200 MΩ / 500 MΩ

  • 20 MΩ / 200 MΩ / 1000 MΩ

• Độ phân giải: 0.01 MΩ / 0.1 MΩ / 1 MΩ

• Dòng điện thử: 1 mA tại các mức: 50 kΩ, 100 kΩ, 250 kΩ, 500 kΩ, 1 MΩ

Trở kháng vòng và đường dây (Loop and Line Impedance – ZI)

• Thang đo: 10 Ω (dòng lớn mΩ mode) / 20 Ω / 200 Ω / 2000 Ω

• Độ phân giải: 0.001 Ω / 0.01 Ω / 0.1 Ω / 1 Ω

Dòng sự cố dự kiến (Prospective Earth Fault Current, PSC Test)

• Thang đo: 1000 A / 10 kA (50 kA)

• Độ phân giải: 1 A / 0.1 kA

• Phép tính:

  • PEFC = U / R(L-PE)

  • PSC = U / R(L-N)

Kiểm tra RCD (RCD Testing)

• Loại RCD:

  • Model 1663: A4, AC1, G2, S3

  • Model 1664 FC: A, AC, B5, S

• Ghi chú:

  • AC: đáp ứng AC

  • G: loại thường, không trễ

  • S: trễ thời gian

  • B5: đáp ứng tín hiệu DC mịn

Thời gian tác động RCD (Tripping Speed Test – ΔT)

• Dòng thử: 10–30–100–300–500–1000 mA – VAR

• Hệ số nhân: x ½, x 1, x 5

• Thời gian tác động:

  • Loại G: 310 ms / 50 ms

  • Loại S: 510 ms / 160 ms

  • EV / RDC-DD:

    • 6 mA: 10 s

    • 60 mA: 0.3 s

    • 200 mA: 0.1 s

Đo dòng tác động RCD (RCD/Fl-Tripping Current Measurement – IΔN)

• Dải dòng: 30% – 110% dòng định mức RCD

• Bước tăng: 10% IΔN, tuyến tính trong 30 s

• Độ chính xác: ±5%

• Thời gian bước (dwell time):

  • RCD G: 300 ms/step

  • RCD S: 500 ms/step

Đo điện trở đất (Earth Resistance Test – RE)

• Thang đo: 200 Ω / 2000 Ω

• Độ phân giải: 0.1 Ω / 1 Ω

• Tần số: 128 Hz

• Điện áp ra: 25 V

Thông số chung (General Specifications)

• Kích thước (DxRxC): 10 × 25 × 12.5 cm

• Khối lượng (có pin): 1.3 kg

• Nguồn: 6 pin AA

• Chuẩn bảo vệ: IP-40

• An toàn: EN/IEC 61010-1 và 61010-2-034

• Chịu quá áp: CAT III 500 V; CAT IV 300 V

• Hiệu suất: EN61557-1 đến EN61557-7 và EN61557-10
