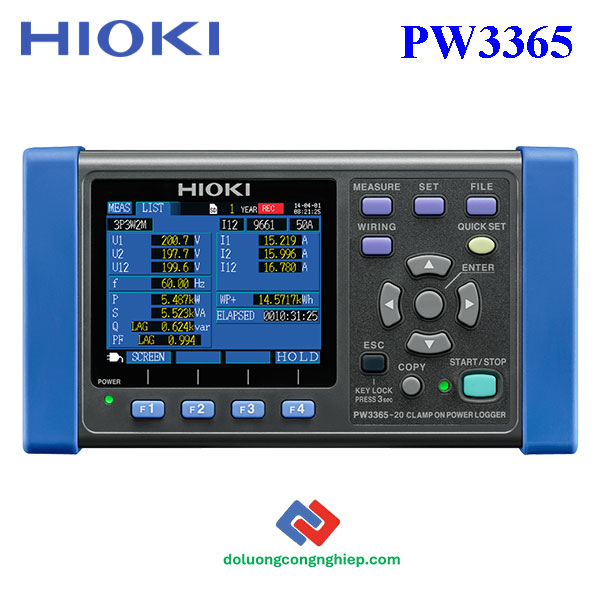

Máy Đo Và Ghi Công Suất Điện Năng 3 Pha Hioki PW3365

Hioki PW3365 là máy phân tích chất lượng điện năng an toàn cao, cho phép đo điện áp trực tiếp từ đầu cáp mà không lo ngắn mạch. Thiết bị hỗ trợ đo từ mạch 1 pha đến 3 pha 4 dây, dải điện áp từ 90 V đến 520 V, hiển thị sóng hài đến bậc 13, và có thể lưu dữ liệu nhiều tháng trên thẻ SD. Với thiết kế nhỏ gọn, dễ mang theo và chức năng Quick Set hướng dẫn kết nối thông minh, PW3365 là giải pháp lý tưởng cho các kỹ sư điện khi cần giám sát, phân tích và đánh giá hiệu suất hệ thống điện một cách an toàn và hiệu quả

<<Tham khảo>> Máy phân tích công suất và năng lượng điện Hioki PW3360

Các tính năng nổi bật của Hioki PW3365 – Máy phân tích chất lượng điện năng an toàn cao:

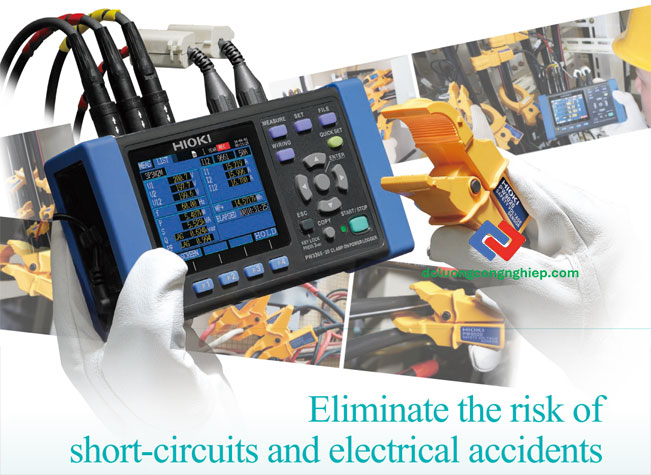

• Đo điện áp an toàn tuyệt đối: Có thể đo trực tiếp từ đầu dây cáp mà không có nguy cơ chập mạch, nhờ thiết kế đầu đo điện áp không tiếp xúc.
• Hỗ trợ nhiều cấu hình mạch: Tương thích với mạch 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây và 3 pha 4 dây.
• Dải điện áp đo rộng: Đo được từ 90 V đến 520 V, phù hợp cho cả hệ thống điện dân dụng và công nghiệp.
• Hiển thị sóng hài: Phân tích và hiển thị hài đến bậc thứ 13, giúp đánh giá méo dạng sóng điện áp và dòng điện.
• Thiết kế nhỏ gọn: Kiểu dáng mỏng, gọn, dễ bố trí tại hiện trường hoặc trong tủ điện.
• Lưu trữ dữ liệu dài hạn: Hỗ trợ thẻ SD, cho phép lưu trữ dữ liệu trong nhiều tháng để phân tích xu hướng.

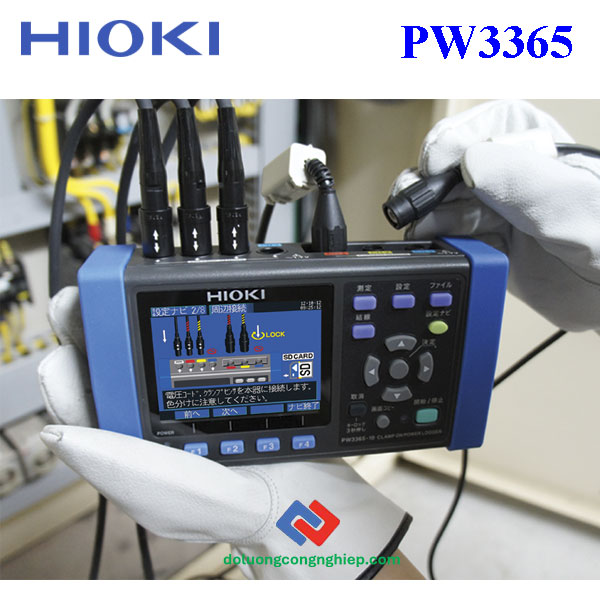

• Tính năng QUICK SET: Hướng dẫn người dùng kết nối dây đo đúng cách, giảm sai sót khi thiết lập và đo đạc.

👉 Hioki PW3365 là thiết bị phân tích điện năng an toàn nhất trong phân khúc, lý tưởng cho các kỹ sư điện muốn đo và giám sát hệ thống điện ba pha mà không cần ngắt nguồn hoặc lo nguy cơ rò điện

Thông số kỹ thuật cơ bản của Hioki PW3365 – Máy phân tích chất lượng điện năng an toàn cao:

• Dòng đo và số mạch hỗ trợ:

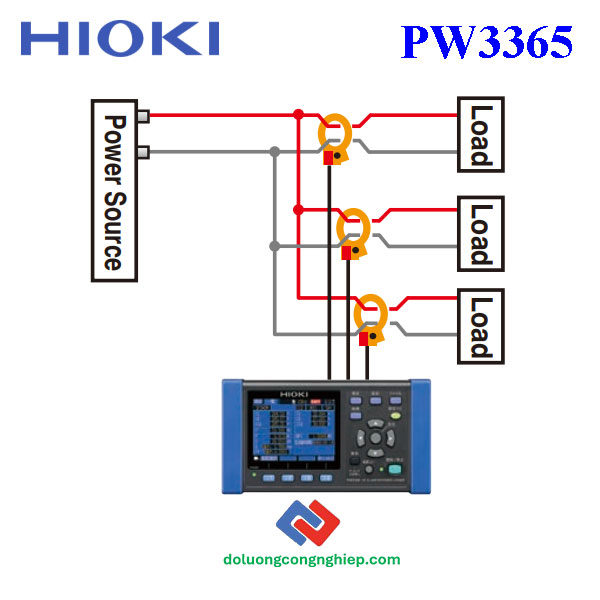

  50/60 Hz, hỗ trợ 1 pha 2 dây (1/2/3 mạch), 1 pha 3 dây (1 mạch), 3 pha 3 dây (1 mạch), 3 pha 4 dây (1 mạch); có thể đo chỉ dòng điện từ 1 đến 3 kênh.

• Các hạng mục đo:

  Điện áp RMS, dòng RMS, điện áp và dòng sóng cơ bản, góc pha sóng cơ bản, tần số, đỉnh sóng, công suất tác dụng – phản kháng – biểu kiến, hệ số công suất, năng lượng tiêu thụ và tái sinh, công suất và năng lượng phản kháng lag/lead, chi phí năng lượng, công suất và hệ số công suất theo nhu cầu (demand).

• Dải điện áp đo: 400 V AC (hiệu dụng đo được từ 90 V đến 520 V).

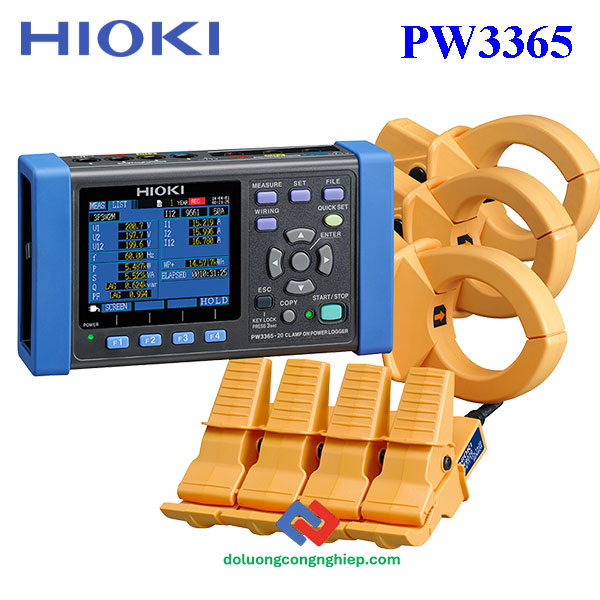

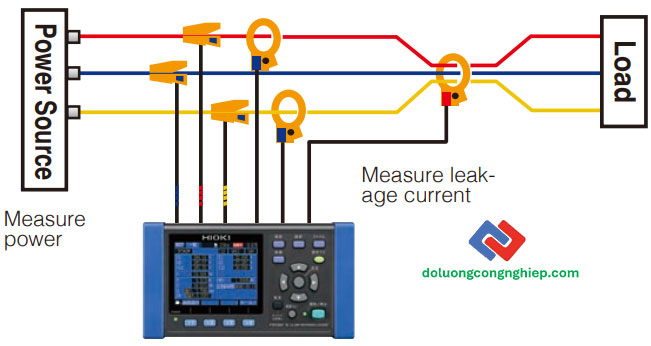

• Dải dòng điện đo: 50 mA đến 5 kA AC (tùy cảm biến dòng sử dụng), hỗ trợ cảm biến rò dòng.
• Dải công suất đo: 200 W đến 6 MW (tùy theo kết hợp điện áp, dòng và loại mạch).
• Độ chính xác cơ bản:

• • Điện áp: ±1.5% giá trị đọc ±0.2% thang đo (kết hợp PW3365-20 + PW9020)

  • Dòng điện: ±0.3% giá trị đọc ±0.1% thang đo + sai số cảm biến dòng

  • Công suất tác dụng: ±2.0% giá trị đọc ±0.3% thang đo + sai số cảm biến dòng (hệ số công suất = 1)

• Phân tích sóng hài:
  Đo hài điện áp và dòng điện, THD-F / THD-R đến bậc thứ 13.

• Cập nhật hiển thị: Mỗi 0,5 giây (trừ khi truy cập thẻ SD hoặc trong giao tiếp).

• Lưu trữ dữ liệu:

  • Ghi trực tiếp lên thẻ SD/SDHC hoặc bộ nhớ trong

  • Khoảng lưu: 1 giây đến 60 phút

  • Lưu được giá trị Trung bình / Lớn nhất / Nhỏ nhất, có thể lưu dạng BMP (ảnh màn hình) và waveform dạng nhị phân.

• Giao tiếp:

  • LAN (100BASE-TX): server HTTP, điều khiển từ xa, tải dữ liệu

  • USB 2.0: nhận dạng như ổ lưu trữ ngoài, điều khiển và tải dữ liệu qua phần mềm.

• Tính năng tiện ích:

  • Quick Set hướng dẫn kết nối

  • Kiểm tra kết nối tự động, đồng hồ thời gian thực

• Nguồn cấp:

  • Adapter Z1008: 100–240 V AC, 50/60 Hz, 45 VA

  • Pin 9459 (tuỳ chọn): dùng liên tục 3 giờ (không bật đèn nền), thời gian sạc 6 giờ 10 phút.

• Kích thước và khối lượng:

  • Không kèm PW9002: 180 × 100 × 48 mm, 540 g

  • Kèm PW9002: 180 × 100 × 68 mm, 820 g

👉 Hioki PW3365 là thiết bị đo điện năng di động, độ an toàn cao và khả năng đo đa mạch linh hoạt, lý tưởng cho các kỹ sư điện cần đánh giá hiệu suất, tổn hao và chất lượng điện năng mà không cần ngắt nguồn.

Chi tiết hơn về hioki CLAMP ON POWER LOGGER PW3365 tại đây!

Phụ kiện tiêu chuẩn đi kèm PW3365:

• Safety Voltage Sensor PW9020 ×1 set,
• AC adapter Z1008 ×1,
• USB cable ×1,
• Instruction manual ×1,
• Measurement guide ×1,
• Color clip (red, yellow, blue and white each 4), Spiral tubes in black (cord bundling for current sensors and voltage sensors) ×10
