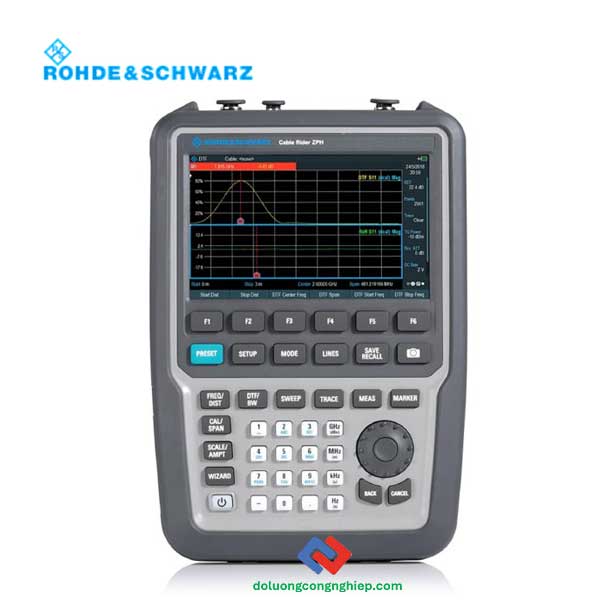

Máy Đo Cáp Đồng R&S®CABLE RIDER ZPH

Máy đo cáp và anten (Cable & Antenna Analyzer) là một thiết bị chuyên dụng trong viễn thông và phát sóng, được dùng để kiểm tra chất lượng cáp truyền tín hiệu và anten trong các hệ thống vô tuyến, R&S®ZPH là thuộc hãng Rohde&Schwarz của Đức gồm R&S®CableRider ZPH loại 1 port (2 MHz to 4 GHz) và 2 port (5 KHz to 4 GHz).

<<Tham khảo>> Máy đo cáp và anten R&S ZVH

Đặc điểm nổi bật của R&S®ZPH

• Dải tần trong chế độ phân tích cáp và ăng-ten: từ 2 MHz đến 3 GHz hoặc 4 GHz, có thể nâng cấp bằng keycode.

• Dải tần trong chế độ phân tích phổ: từ 5 kHz đến 3 GHz hoặc 4 GHz, có thể nâng cấp bằng keycode.

• Mẫu một cổng hỗ trợ: đo DTF (Distance-to-Fault), suy hao phản xạ (return loss), VSWR và suy hao cáp.

• Mẫu hai cổng hỗ trợ thêm:

  • Đo truyền dẫn hai cổng

  • Phân tích phổ

  • Phân tích nhiễu

  • Lập bản đồ cường độ tín hiệu

  • Phân tích điều chế

  • Đo lường với trigger nâng cao

  • Ứng dụng đo bức xạ điện từ (EMF)

• Lý tưởng cho sử dụng hiện trường: pin dùng đến 9 giờ, trọng lượng 2.5 kg (5.5 lb), bàn phím có đèn nền, khởi động nhanh, màn hình chống chói, thiết kế nhỏ gọn, vỏ bền đạt chuẩn IP51.

• Màn hình cảm ứng màu cỡ lớn.

• Trình hướng dẫn đo lường giúp tăng tốc độ đo và giảm lỗi của con người.

• Nâng cấp các tùy chọn dễ dàng và tiết kiệm chi phí qua keycode phần mềm.

Lợi ích và tính năng chính của máy đo cáp và anten ZPH:

Nhanh chóng

• Thay đổi cài đặt nhanh và dễ dàng.

• Tốc độ đo nhanh nhất.

• Thời gian khởi động và làm nóng nhanh nhất.

• Đo nhanh – không cần hiệu chuẩn.

• Triển khai nhanh nhờ chức năng hướng dẫn.

Hiệu quả

• Pin một lần sạc dùng cả ngày làm việc.

• Mua những gì bạn cần, khi bạn cần.

• Hiệu chuẩn một bước.

• Đơn giản hóa đo lường bằng trình hướng dẫn.

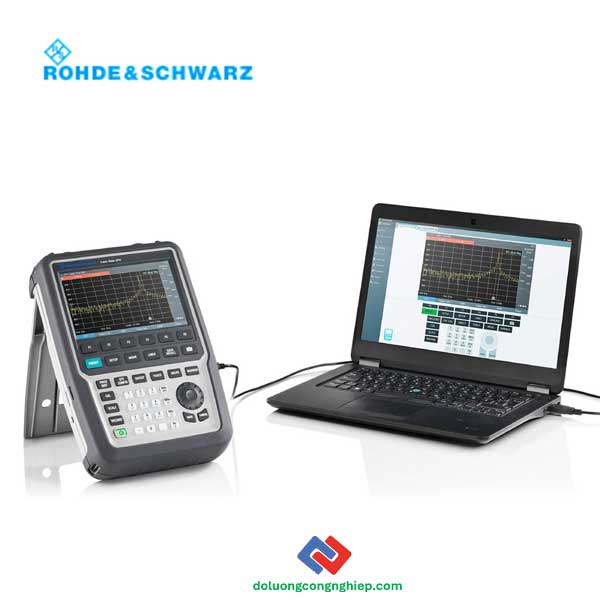

• Điều khiển từ xa với ứng dụng Android hoặc iOS.

Chế độ đo tiêu chuẩn

• Đo khoảng cách đến điểm lỗi (DTF).

• Đo DTF và suy hao phản xạ kết hợp.

• Đo tỷ số sóng đứng điện áp (VSWR).

• Đo suy hao cáp một cổng.

• Hiển thị pha.

• Hiển thị sơ đồ Smith.

Các chế độ đo tùy chọn

• Đo công suất với cảm biến công suất.

• Đồng hồ đo công suất kênh.

• Đo xung với cảm biến công suất.

Các chế độ đo đặc thù (mẫu hai cổng kết hợp)

• Phân tích phổ (bao gồm bộ phát tín hiệu dò – tracking generator).

• Phân tích điều chế.

• Phân tích nhiễu và lập bản đồ cường độ tín hiệu.

• Đo lường với trigger nâng cao.

• Ứng dụng đo bức xạ điện từ (EMF).

Thông số kỹ thuật của Cable and Antenna Analyzer R&S®ZPH:

Dải tần hoạt động

• Một cổng (model .02): 2 MHz – 3 GHz

• Nâng cấp tùy chọn: 2 MHz – 4 GHz

• Hai cổng (model .12, với option): 5 kHz – 3 GHz / 4 GHz

Phân tích phổ (chỉ model .12 với option)

• Nhiễu pha SSB:

  • @500 MHz: -88 dBc (typ. -95 dBc)

• Mức nhiễu hiển thị (DANL):

  • 1 MHz – 10 MHz: ~ -130 dBm

  • 10 MHz – 3 GHz: ~ -142 dBm

  • 3 GHz – 4 GHz: ~ -140 dBm

• Khi bật preamplifier: xuống tới -163 dBm

Đo lường cá nhân

• Công suất ngõ ra cổng: điều chỉnh bằng suy hao tracking generator

• Tín hiệu giả cho phép tối đa: ≤ 17 dBm

• Điểm dữ liệu: 1201 đến 2501

Đo phản xạ (S11)

• Tần số: 2 MHz – 4 GHz

• Độ động: > 42 dB

• Tốc độ đo: 0.3 ms/point

Đo suy hao cáp (1-port cable loss)

• Kết quả: độ lớn (magnitude)

• Thang đo chọn được: 1/2/5/10/20/50/100/120/150 dB

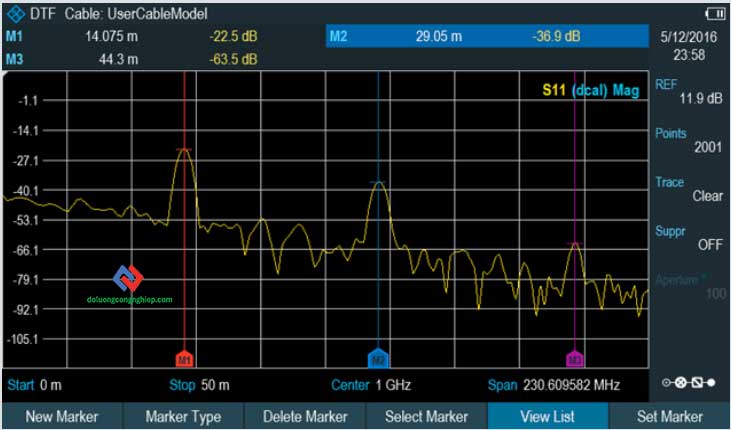

Phân tích DTF (Distance-to-Fault)

• Tham số đo: return loss, VSWR

• Độ phân giải lỗi: 1.5 m × 108 m × vận tốc truyền sóng

• Độ dài cáp tối đa: 1500 m

Ngõ vào tối đa

• DC voltage: 50 V

• Công suất CW tối đa:

  • Model .02 (cổng nguồn): 30 dBm

  • Model .12 (cổng RF input): 20 dBm

  • Model .12 (cổng reference input): 23 dBm

Dữ liệu chung

• Màn hình: WVGA 800 × 480 pixel

• Pin: 72 Wh, 11.25 V (nominal)

• Thời gian hoạt động:

  • Model .02 (một cổng): 9 h

  • Model .12 (hai cổng, phân tích phổ): 9 h

  • Model .12 (cáp & ăng-ten): 6.5 h

• Kích thước: 202 × 294 × 76 mm

• Trọng lượng: 2.5 kg (5.5 lb)
