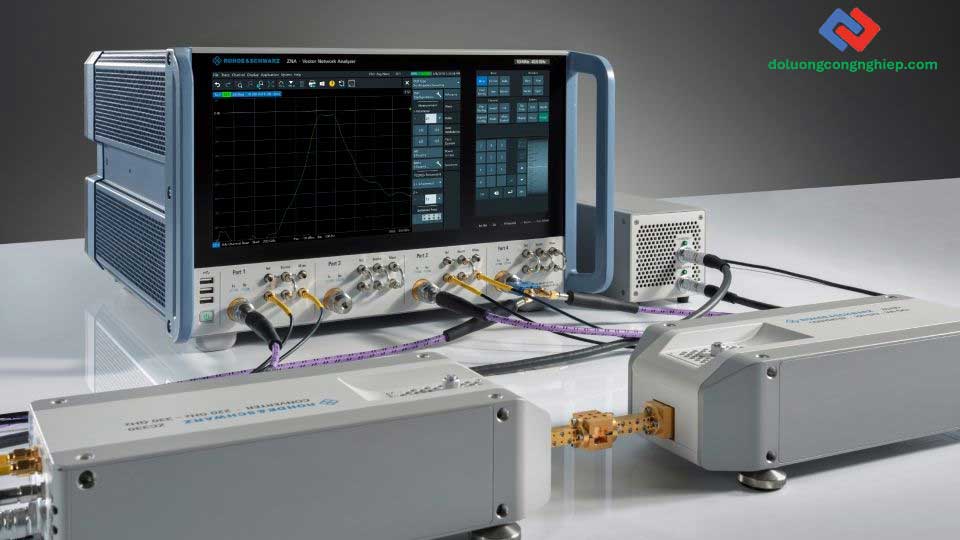

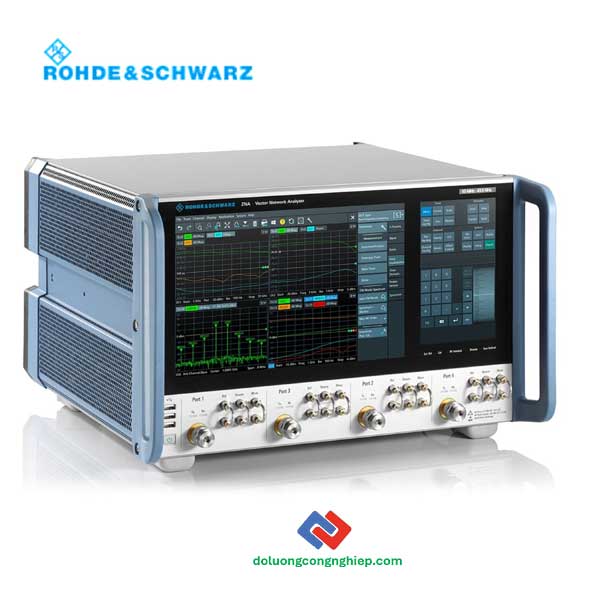

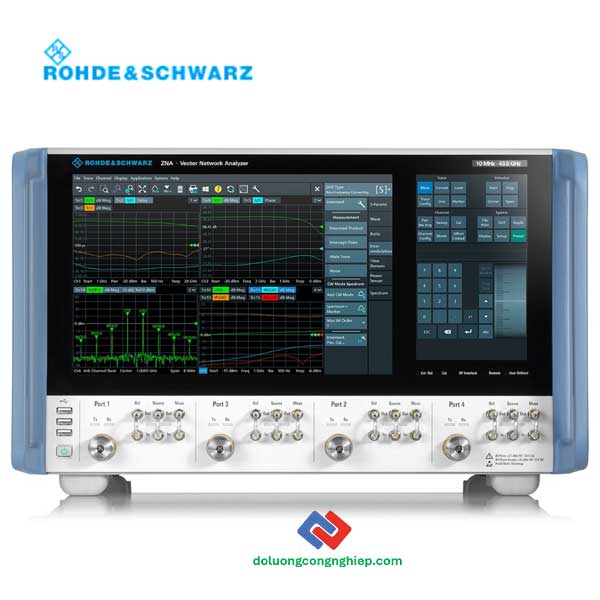

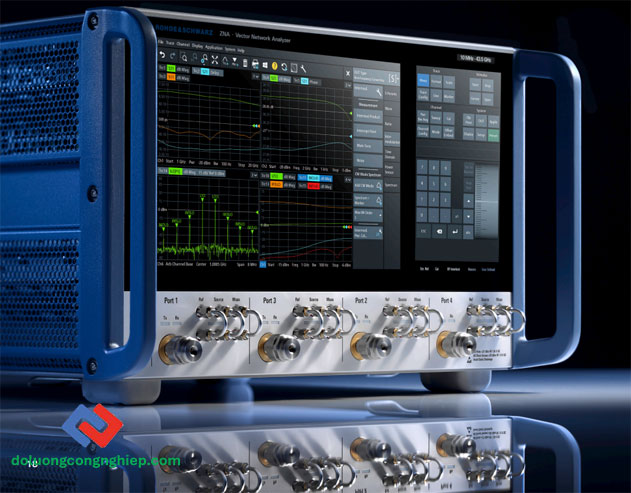

Máy Phân Tích Vector R&S ZNA (10 MHz đến 67 GHz)

R&S ZNA là dòng máy phân tích mạng véc-tơ cao cấp của Rohde & Schwarz, với dải tần rộng lên đến 67 GHz, tối đa 110GHz với R&S ZNA67EXT, dải động tới 170 dB giúp đảm bảo kết quả đo ổn định và tin cậy. Với kiến trúc gồm nhiều nguồn phát và bộ thu song song, R&S ZNA cho phép đo đồng thời nhiều cổng, thực hiện các phép đo phức tạp như độ trễ nhóm, nhiễu pha, nhiễu công suất, và đặc tính bộ trộn. Giao diện cảm ứng trực quan và thiết kế “DUT-centric” giúp người dùng thiết lập phép đo nhanh chóng, lý tưởng cho các phòng thí nghiệm, trung tâm R&D và sản xuất thiết bị vi sóng hiện đại

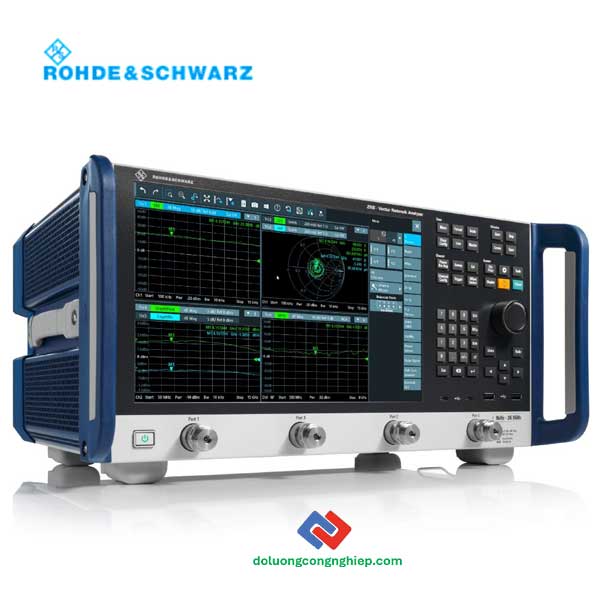

<<Tham khảo>> Máy phân tích mạng vector R&S ZNB

Các tính năng nổi bật của máy phân tích mạng vector R&S ZNA

• Bốn nguồn phát đồng pha nội bộ – hỗ trợ đo pha, trộn tần (mixer) và tín hiệu vi sai thực (true differential) với độ chính xác cao.
• Hai bộ dao động nội (LOs) – giúp giảm nhiễu vết (trace noise) xuống còn 0.005 dB (spec.), cho kết quả pha nhanh và chính xác.
• Tám bộ thu đo song song – lý tưởng cho đo đa đường (multipath), mảng anten hoặc hệ thống đo kiểm RF phức tạp.
• Định tuyến tín hiệu linh hoạt – hỗ trợ đo trễ nhóm (group delay), đo nhiễu xuyên điều chế, và kết nối IF/LO trực tiếp cho hệ thống mmWave.
• Bốn bộ điều chế xung nội bộ – cho phép đo tín hiệu xung hai chiều và hai tông (two-tone) hiệu quả.

• Đo hệ số nhiễu (Noise Figure) trên amplifier và mixer nhờ tiền khuếch đại tích hợp và giao diện cấu hình nhanh.
• Tùy chọn phân tích phổ (Spectrum Analysis) – hỗ trợ tìm nhiễu, kiểm tra tạp âm mà không cần chuyển sang máy phân tích phổ riêng.
• Độ động vượt trội: lên tới 147 dB (chuẩn) và 170 dB (với tùy chọn) – cho phép đo bộ lọc suy hao cao chính xác.
• Độ nhạy cao: mức nhiễu nền thấp hơn –120 dBm (chuẩn), xuống tới –157 dBm (tùy chọn).
• Tuyến tính cao: sai số tuyến tính chỉ 0.03 dB trong dải –50 dBm đến 0 dBm.
• Dải quét công suất rộng 100 dB, hỗ trợ đo nén công suất và đặc tính phi tuyến.
• Nhiễu vết cực thấp: chỉ < 0.001 dB tại 1 kHz IFBW, đảm bảo độ lặp lại và chính xác tối đa.
• Thiết kế thân thiện (DUT-centric) – dễ cấu hình, khởi động nhanh.
• Kích thước nhỏ gọn, vận hành êm ái, độ ồn chỉ 42 dB(A), phù hợp cho phòng thí nghiệm chuyên nghiệp.

Thông số kỹ thuật máy phân tích mạng vector (VNA) R&S ZNA:

Chi tiết thông số kỹ thuật R&S ZNA xem tại đây!
