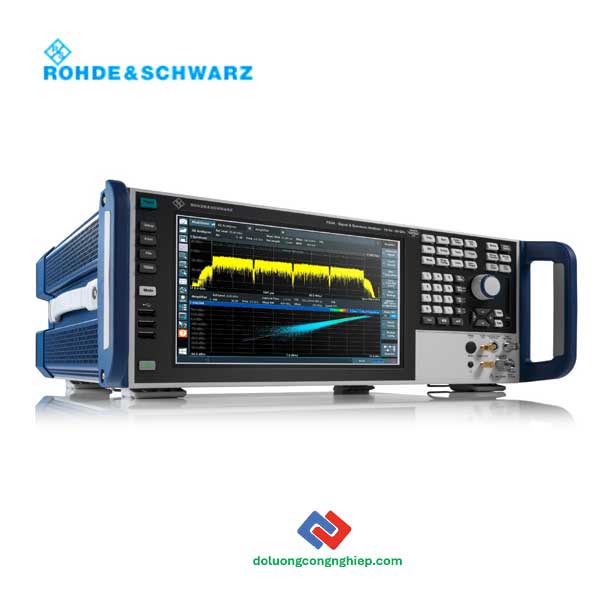

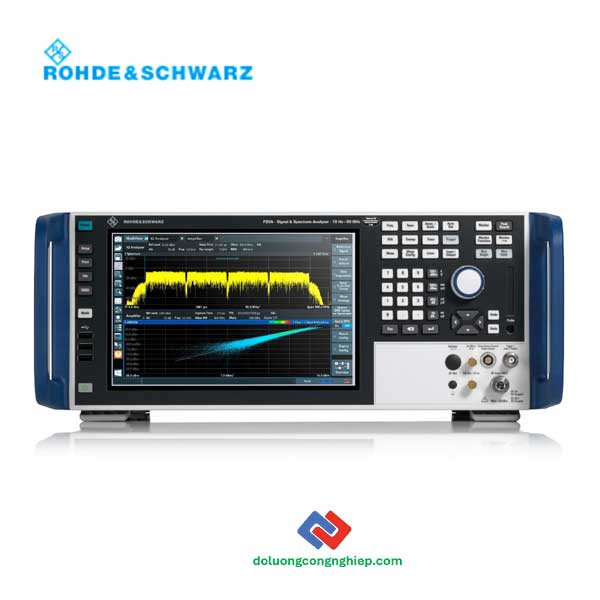

Máy Phân Tích Phổ R&S FSVA3000 (Signal and Spectrum Analyzer)

R&S FSVA3000 là dòng máy phân tích phổ và tín hiệu cao cấp của Rohde & Schwarz, có dải tần từ 10 Hz đến 54 GHz, có thể mở rộng lên tới 325 GHz với bộ trộn ngoài, cùng băng thông phân tích lên đến 1 GHz, đáp ứng hiệu quả các tín hiệu băng rộng hiện đại. Với độ nhạy rất cao, nhiễu pha thấp, khả năng phân tích thời gian thực và hỗ trợ đầy đủ các chuẩn tín hiệu analog, digital và 5G NR, FSVA3000 là giải pháp lý tưởng cho nghiên cứu, phát triển, sản xuất và kiểm tra hệ thống thông tin vô tuyến tiên tiến

<<Tham khảo>> Máy phân tích phổ R&S FSV3000

Tính năng chính của máy phân tích phổ R&S FSVA3000:

• Dải tần rộng: từ 10 Hz đến 4 / 7.5 / 13.6 / 30 / 44 / 50 / 54 GHz
• Mở rộng dải tần đến 325 GHz khi sử dụng bộ trộn hài (harmonic mixer) ngoài của Rohde & Schwarz

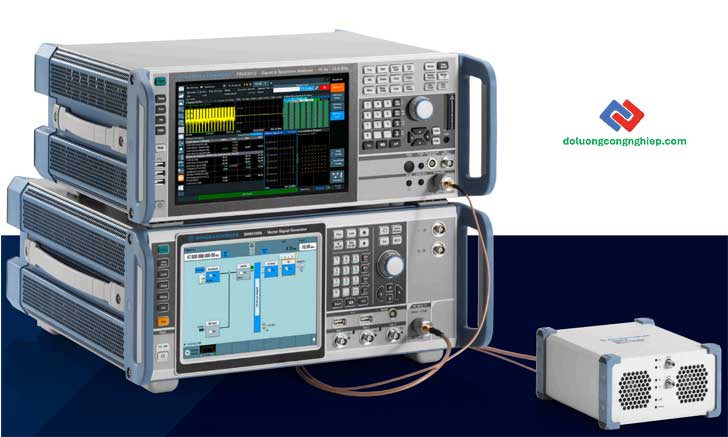

• Hỗ trợ phân tích tín hiệu hiệu năng cao đến 50 GHz với frontend ngoài
• Băng thông phân tích lên đến 1 GHz, phù hợp cho tín hiệu băng rộng
• Băng thông thời gian thực lên đến 200 MHz cho các phép đo phổ thời gian thực
• Nhiễu pha SSB rất thấp: < –127 dBc/Hz tại lệch 10 kHz (sóng mang 1 GHz)
• Độ tuyến tính cao: TOI tại 1 GHz đạt +20 dBm (typ.)
• Độ nhạy vượt trội:

• • DANL tại 1 GHz: –153 dBm

  • Với tiền khuếch đại tùy chọn: –167 dBm

• Sẵn sàng cho đo kiểm trên nền tảng cloud, hỗ trợ tự động hóa và kết nối hiện đại
• Giao tiếp tốc độ cao 10 Gbit/s LAN (tùy chọn), đáp ứng các hệ thống đo phức tạp
• Giao diện người dùng hiện đại với màn hình cảm ứng đa điểm, SCPI recorder và cơ chế sự kiện
• Ứng dụng đo đa dạng cho tín hiệu analog, digital, bao gồm 5G NR

Thông số kỹ thuật cơ bản của R&S FSVA3000 signal and spectrum analyzer:

Dải tần

• Các model tiêu chuẩn: 10 Hz đến 4 / 7.5 / 13.6 / 30 / 44 / 50 GHz
• Mở rộng dải tần lên 54 GHz (tùy chọn R&S®FSV3-B54G)
• Độ ổn định chuẩn tần số:

• • 1 × 10⁻⁶ / năm

  • 1 × 10⁻⁷ / năm (tùy chọn R&S®FSV3-B4)

Băng thông & bộ lọc

• Resolution bandwidth (RBW): 1 Hz đến 10 MHz
• Bộ lọc RRC:

• • 18 kHz (NADC), 24.3 kHz (TETRA)

  • 3.84 MHz (3GPP), 4.096 MHz

• Channel filter: 100 Hz đến 5 MHz
• Video bandwidth (VBW): 1 Hz đến 10 MHz

Băng thông giải điều chế I/Q

• Tiêu chuẩn: 28 MHz
• Tùy chọn mở rộng:

• • 40 MHz (B40)

  • 200 MHz (B200)

  • 400 MHz (B400)

  • 600 MHz (B601)

  • 1 GHz (B1001)

• Ngõ vào baseband analog (B271):

  • I hoặc Q: DC đến 200 MHz

  • I + Q: –200 MHz đến +200 MHz

Nhiễu pha (Phase Noise) – tại sóng mang 1 GHz (B710)

• 1 kHz offset: < –122 dBc/Hz
• 10 kHz offset: < –127 dBc/Hz
• 100 kHz offset: < –127 dBc/Hz
• 1 MHz offset: < –140 dBc/Hz

Độ nhạy (DANL)

• Tại 1 GHz: –153 dBm (typ.)
• Với tiền khuếch đại (B24): –167 dBm (typ.)
  (50 MHz ≤ f < 7.5 GHz)

Đặc tính phi tuyến

• TOI (1 GHz): > +17 dBm, 20 dBm (typ.)

Độ không đảm bảo đo

• Tại 2 GHz: 0.29 dB

Chi tiết hơn về R&S FSVA3000 tại đây!
