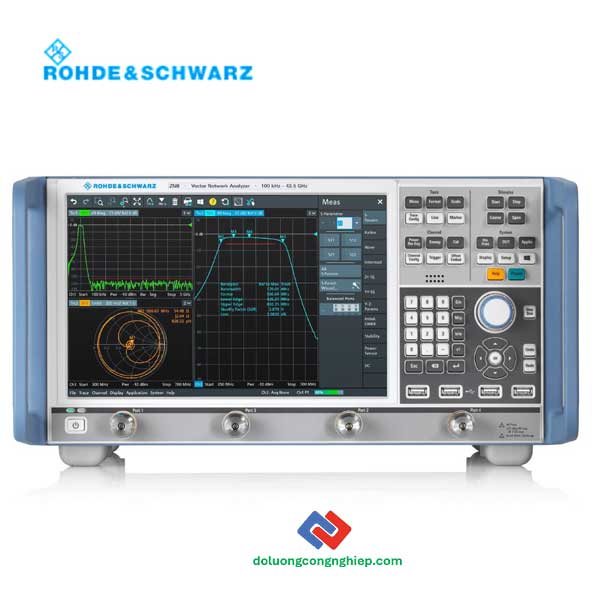

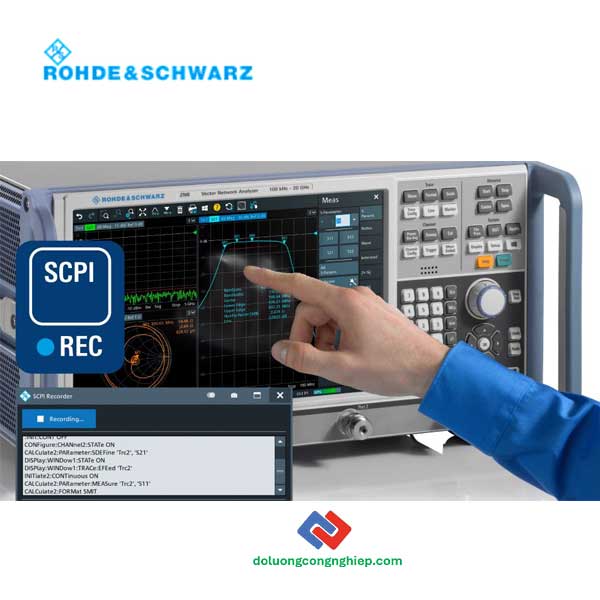

Máy Phân Tích Mạng Vector R&S ZNB (9 KHz đến 43.5 GHz)
Liên Hệ
- Hãng: R&S – ĐỨC
- Model: R&S ZNB, R&S ZNB4, R&S ZNB8, R&S ZNB20, R&S ZNB26, R&S ZNB43
Máy Phân Tích Mạng Vector R&S ZNB (9 KHz đến 43.5 GHz)
Máy phân tích mạng vector R&S ZNB của Rohde & Schwarz là dòng thiết bị cao cấp được thiết kế cho các phép đo vi sóng chính xác trong dải tần từ 9 kHz đến 43.5 GHz. Với độ động lên tới 140 dB, tốc độ quét nhanh chỉ 4 ms/401 điểm và độ ổn định nhiệt cao 0.01 dB/°C, R&S ZNB mang đến khả năng đo kiểm S-parameters, đặc tính truyền dẫn, phản xạ và phân tích nhiễu cực kỳ chính xác. Thiết bị hỗ trợ 2 hoặc 4 cổng đo, dễ dàng mở rộng lên đến 48 cổng thông qua switch matrix, phù hợp cho nghiên cứu, sản xuất RF, 5G, radar và viễn thông. Với giao diện trực quan và hiệu chuẩn tự động, R&S ZNB là lựa chọn tối ưu cho các kỹ sư cần độ tin cậy và hiệu suất cao trong phân tích mạng vector
<<Tham khảo>> Máy phân tích mạng véc tơ VNA R&S ZNB3000
Các tính năng nổi bật của máy phân tích mạng vector R&S ZNB
- Dải tần hoạt động rộng từ 9 kHz đến 43,5 GHz, đáp ứng nhiều ứng dụng RF và vi sóng khác nhau.
- Độ động cao lên đến 140 dB, đảm bảo phép đo chính xác ngay cả với tín hiệu yếu.
- Tốc độ quét cực nhanh, chỉ 4 ms cho 401 điểm đo, giúp rút ngắn thời gian kiểm tra.
- Dải công suất quét rộng 98 dB, phù hợp cho cả thử nghiệm linh kiện nhạy và công suất cao.
- Độ ổn định nhiệt xuất sắc, chỉ 0.01 dB/°C, đảm bảo kết quả tin cậy trong mọi điều kiện môi trường.
- Băng thông trung tần (IF) linh hoạt từ 1 Hz đến 10 MHz, tối ưu giữa tốc độ và độ chính xác.
- Hỗ trợ hiệu chuẩn thủ công và tự động, giúp giảm sai số đo và nâng cao độ tin cậy.
- Khả năng embedding/deembedding mở rộng, cho phép mô phỏng và bù sai lệch fixturing chính xác.
- Tùy chọn model 4 cổng với hai nguồn độc lập, phục vụ phân tích mạch đa cổng phức tạp.

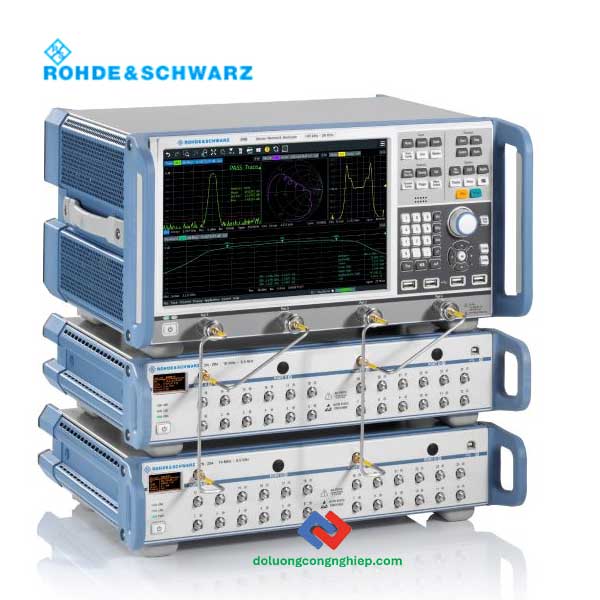

- Có thể mở rộng lên đến 48 cổng thông qua ma trận chuyển mạch (switch matrices).
- Giao diện thân thiện theo hướng thiết bị đo (DUT-centric), dễ dàng thiết lập và thao tác.
- Phân tích bất định đo lường theo thời gian thực, giúp đánh giá độ tin cậy của kết quả tức thì
Bảng thông số kỹ thuật cơ bản – Máy phân tích mạng vector R&S® ZNB Series:
| Thông số | Giá trị / Mô tả |
|---|---|
| Dải tần hoạt động | – R&S®ZNB4: 9 kHz – 4.5 GHz
– R&S®ZNB8: 9 kHz – 8.5 GHz – R&S®ZNB20: 100 kHz – 20 GHz – R&S®ZNB26: 100 kHz – 26.5 GHz – R&S®ZNB43: 100 kHz – 43.5 GHz |
| Số lượng cổng đo | 2 hoặc 4 cổng |
| Độ động (Dynamic Range) | – ZNB4, ZNB8: lên đến 140 dB – ZNB20: lên đến 135 dB – ZNB26, ZNB43: 128 dB |
| Độ nhiễu vết (Trace Noise) | – ZNB4, ZNB8: ≤ 0.004 dB – ZNB20, ZNB26, ZNB43: ≤ 0.002 dB |
| Thời gian đo (401 điểm, 2-port TOSM) | – ZNB8: 13.2 ms (1 MHz – 8.5 GHz, IFBW 500 kHz, stepped sweep) |
| Công suất đầu ra (Output Power) | – ZNB4, ZNB8, ZNB20: đến +15 dBm (typ.)
– ZNB26, ZNB43: đến +12 dBm (typ.) |
| Tham số đo kiểm | – S-parameters (single-ended, mixed-mode)
– Sóng và tỷ số sóng – Tham số Z, Y – CMRR / Imbalance – Stability – Power |
| Tùy chọn phần mềm | – ZNB-K2: Phân tích miền thời gian (TDR)
– ZNB-K3: Khoảng cách đến lỗi (DTF) – ZNB-K20: Phân tích miền thời gian mở rộng – ZNB-K4: Phép đo chuyển đổi tần số – ZNB-K14: Đo xuyên điều chế (IMD) – ZNB-K17: IF bandwidth 10 MHz – ZNB-K19: Độ phân giải tần số 1 mHz – ZNB-K30: Đo hệ số nhiễu (Noise Figure) – ZNB-K50 / K50P: Phân tích bất định đo lường theo thời gian thực (VNA Tools – METAS) – ZNB-K210 / K220 / K230 / K231: Deembedding và đặc tính PCB – ZNB-K980: Theo dõi tình trạng và hiệu suất (HUMS) |
| Phương pháp hiệu chuẩn | Reflect norm open/short, OSM, Trans norm, One-path two-port, TOSM, UOSM, TRL, TOM, TSM, TRM, TNA, Adapter removal |
| Khả năng mở rộng cổng đo (Switch Matrices) | – ZN-Z84: đến 8.5 GHz, tối đa 2 đơn vị, 48 cổng
– ZN-Z85: đến 20 GHz, tối đa 1 đơn vị, 12 cổng – ZN-Z86: đến 26.5 GHz, tối đa 48 cổng – ZN-Z86X: đến 26.5 GHz, có thêm RF access |
| Ngôn ngữ hỗ trợ | Tiếng Trung, Anh, Pháp, Đức, Ý, Nhật, Hàn, Nga, Tây Ban Nha và nhiều ngôn ngữ khác |
| Kích thước (W × H × D) | 462.5 × 239.6 × 361.5 mm (18.2 × 9.4 × 14.2 in) |
| Khối lượng | – Model 2 cổng: 14 kg (31 lb) – Model 4 cổng: 16 kg (35 lb) |
