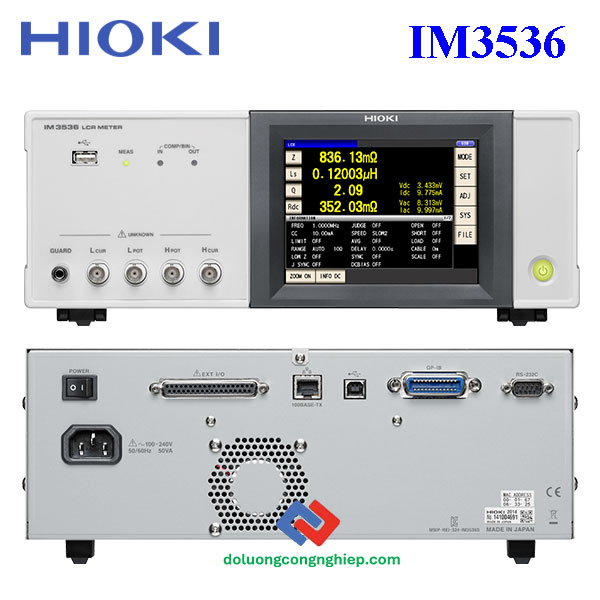

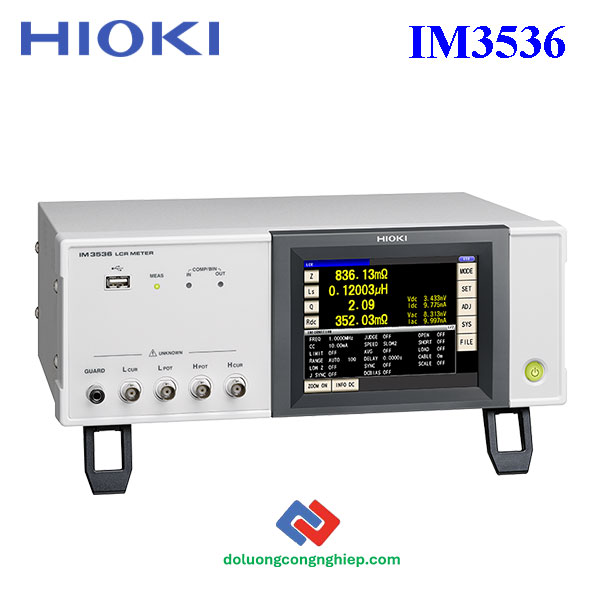

Máy Kiểm Tra Linh Kiện LCR Meter Hioki IM3536

Hioki IM3536 là máy đo LCR tần số cao chính xác cao, được thiết kế để đo điện trở, điện cảm, điện dung và các tham số liên quan trong dải tần rộng từ DC đến 8 MHz. Thiết bị đạt độ chính xác cơ bản ±0.05% và tốc độ đo cực nhanh chỉ 1 ms, phù hợp cho cả nghiên cứu, phát triển và kiểm tra sản xuất hàng loạt. IM3536 còn tích hợp chức năng DC bias, chế độ low impedance high accuracy giúp đo ESR và linh kiện trở kháng thấp với độ lặp lại cao, cùng màn hình cảm ứng 5.7 inch trực quan, mang lại hiệu quả tối đa trong mọi ứng dụng kiểm tra linh kiện điện tử.

<<Tham khảo>> Máy đo linh kiện LCR IM3533

Các tính năng chính của Hioki IM3536:

• Dải tần đo rộng: từ DC, 4 Hz đến 8 MHz, phù hợp cho nhiều loại linh kiện điện tử khác nhau.
• Tốc độ đo siêu nhanh: chỉ 1 ms (nhanh nhất), tối ưu cho kiểm tra hàng loạt trên dây chuyền sản xuất.
• Độ chính xác cao: đạt ±0.05% rdg., đảm bảo kết quả ổn định và tin cậy.
• Đo điện trở thấp: chính xác đến 1 mΩ, với khả năng lặp lại vượt trội trong phép đo trở kháng thấp.
• Tích hợp chức năng DC bias: mô phỏng điều kiện làm việc thực tế hoặc theo tiêu chuẩn công nghiệp.
• Hiệu năng – chi phí vượt trội: đáp ứng tốt cả nhu cầu nghiên cứu & phát triển (R&D) lẫn sản xuất hàng loạt.

Thông số kỹ thuật cơ bản của Hioki IM3536:

• Chế độ đo: LCR (đo điều kiện đơn), Continuous testing (đo liên tục theo điều kiện lưu sẵn)
• Thông số đo: Z, Y, θ, X, G, B, Q, Rdc, Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε
• Phạm vi đo: 100 mΩ đến 100 MΩ (10 thang đo)
• Độ chính xác cơ bản: Z ±0.05% rdg., θ ±0.03° (đại diện, trong dải 1 mΩ đến 200 MΩ)
• Tần số đo: 4 Hz đến 8 MHz (độ phân giải 5 chữ số, tối thiểu 10 mHz)
• Mức tín hiệu đo:

  • Chế độ thường (V/CV): 10 mV – 5 Vrms (≤1 MHz), 10 mV – 1 Vrms (>1 MHz)

  • Chế độ dòng không đổi (CC): 10 μA – 50 mArms (≤1 MHz), 10 μA – 10 mArms (>1 MHz)

  • Chế độ trở kháng thấp chính xác cao: 10 mV – 1 Vrms hoặc 10 μA – 100 mArms

• Chức năng DC bias: 0 – 2.5 V (độ phân giải 10 mV), hoặc 0 – 1 V trong chế độ low Z
• Trở kháng đầu ra: 100 Ω (thường), 10 Ω (low Z)
• Màn hình hiển thị: Màu TFT cảm ứng 5.7 inch
• Chức năng: Comparator, BIN (10 cấp phân loại), Trigger, Open/short compensation, Contact check, lưu cấu hình, bộ nhớ trong
• Giao tiếp: EXT I/O (Handler), USB, USB flash, LAN, GP-IB, RS-232C, BCD
• Nguồn cấp: 100–240 V AC, 50/60 Hz, 50 VA max
• Kích thước & khối lượng: 330 (W) × 119 (H) × 230 (D) mm, 4.2 kg

Chi tiết hơn về máy đo LCR độ chính xác cao hioki IM3536 tại đây!

Phụ kiện đi kèm IM3536:

• Power cord × 1,
• Instruction manual × 1,
• CD-R (Includes PC commands and sample software) × 1
