Máy Đo Và Ghi Dạng Dóng HIOKI MR8741
Liên Hệ
- Hãng: HIOKI – NHẬT
- Model: MR8741

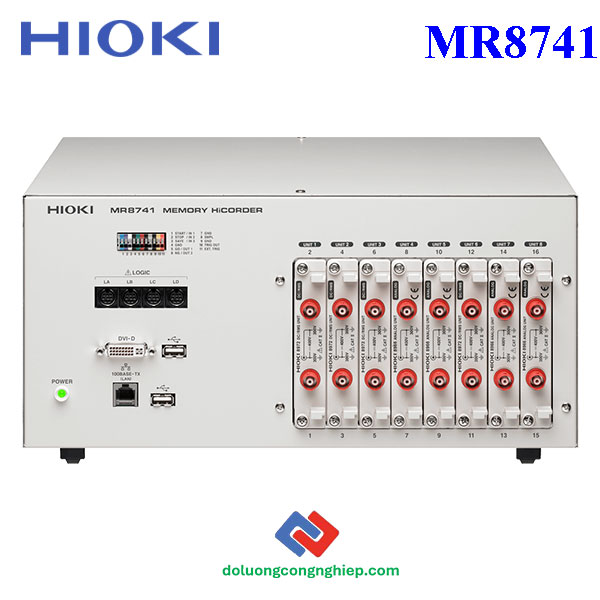

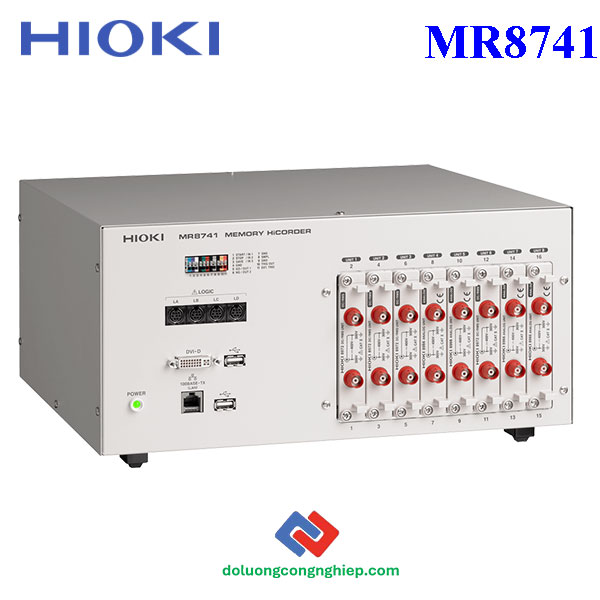

Máy Đo Và Ghi Dạng Dóng HIOKI MR8741
Hioki MEMORY HiCORDER MR8741 là thiết bị ghi dữ liệu dạng sóng hiệu suất cao, hỗ trợ tối đa 16 kênh analog và 64 kênh logic, phù hợp cho các ứng dụng đo, phân tích và giám sát tín hiệu điện trong môi trường công nghiệp hoặc phòng thí nghiệm. Với tốc độ lấy mẫu tới 20 MS/s, độ phân giải cao 24 bit, khả năng cách ly hoàn toàn giữa các kênh, MR8741 đảm bảo đo chính xác và an toàn. Thiết kế dạng hộp không màn hình, dễ dàng lắp rack 4U, điều khiển và hiển thị qua LAN hoặc cổng DVI-D, giúp MR8741 trở thành giải pháp lý tưởng cho hệ thống đo lường tự động và thử nghiệm tín hiệu phức tạp
<<Tham khảo>> Máy ghi dữ liệu dạng sóng đa năng Hioki MR8875
Tính năng nổi bật của Hioki MEMORY HiCORDER MR8741:
- Trang bị mô-đun DVM MR8990 với độ phân giải cao 24 bit, cho phép đo nhanh và chính xác mà không cần qua bộ quét.
- Hỗ trợ đo đa kênh lên đến 16 kênh cùng lúc.
- Ngõ vào cách ly hoàn toàn giữa các kênh và giữa kênh với khung máy; điện áp cách ly tối đa 300 V AC/DC so với đất.
- Tốc độ lấy mẫu cao, đạt tối đa 20 MS/s.

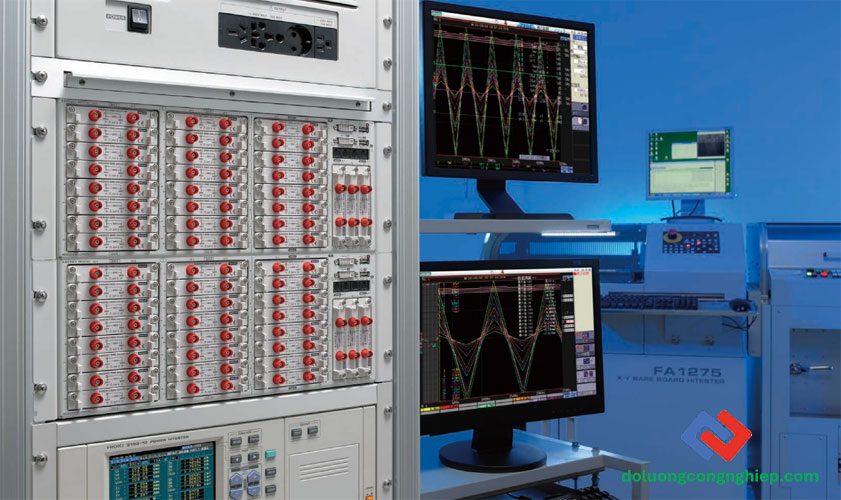

- Thiết kế dạng hộp (box-type), không có màn hình, phù hợp lắp tủ rack tiêu chuẩn 4U, chiều sâu nhỏ gọn dưới 180 mm.
- Có thể hiển thị dạng sóng và cài đặt trực tiếp thông qua màn hình DVI-D và chuột.
- Hỗ trợ điều khiển và đo từ xa qua LAN bằng lệnh điều khiển từ máy tính, thuận tiện cho hệ thống đo tự động và giám sát từ xa
Bảng thông số kỹ thuật cơ bản – Hioki MEMORY HiCORDER MR8741:
| Mục | Thông số |
|---|---|
| Số kênh tối đa | 16 kênh analog + 16 kênh logic Hoặc 10 kênh analog + 64 kênh logic (khi dùng ngõ logic tích hợp và mô-đun 8973 ×3) |
| Số khe cắm mô-đun | 8 khe (tối đa 8) |
| Giới hạn khi sử dụng mô-đun | – Không thể dùng mô-đun dòng điện 8971 nếu đã lắp mô-đun logic 8973 (tối đa 3 mô-đun 8973) – Khi dùng mô-đun MR8990 ở khe 1 và 2, không sử dụng được đầu vào logic tích hợp |
| Số kênh logic | 16 kênh logic (GND logic dùng chung với khung máy) |
| Giới hạn khi đo logic | Khi bật chức năng logic: • Độ phân giải đo trên khe 1 & 2 chỉ còn tối đa 12 bit • Không thể sử dụng mô-đun Frequency Unit 8970 trên khe 1 & 2 |
| Phạm vi đo (20 div toàn thang) | – Với 8966: 5 mV đến 20 V/div, 12 thang đo, độ phân giải 1/100 thang đo – Với MR8990: 5 mV đến 50 V/div, 5 thang đo, độ phân giải 1/50.000 thang đo |
| Điện áp vào tối đa cho phép | 400 V DC (khi dùng 8966 – giới hạn điện áp không gây hư hại) |
| Điện áp định mức tới đất | 300 V AC/DC (cách ly giữa các kênh và với khung máy) |
| Đặc tính tần số | DC đến 5 MHz (-3 dB) (với 8966) |
| Trục thời gian (chế độ Memory) | 5 µs đến 5 phút/div (26 mức), 100 điểm/div, phóng đại ×2–×10, nén 1/2–1/20.000 |
| Chức năng đo | Ghi dạng sóng tốc độ cao (Memory), FFT, Recorder |
| Bộ nhớ trong | 16 MW/kênh, tổng cộng 256 MW |
| Lưu trữ ngoài | USB memory (chuẩn USB 2.0) |
| Màn hình hiển thị | Không có màn hình; hỗ trợ ngõ ra DVI-D (800×600) để hiển thị và thao tác bằng chuột |
| Nguồn cấp | 100–240 V AC, 50/60 Hz, công suất tối đa 120 VA |
| Kích thước (W × H × D) | 350 × 160 × 320 mm |
| Khối lượng | 5.4 kg (chỉ thân máy) |
Chi tiết hơn về hioki MR8741 tại đây!
Phụ kiện đi kèm hioki MR8741:
- Instruction manual ×1,
- Application disk (Wave viewer Wv, Communication commands table) ×1,
- Power cord ×1
