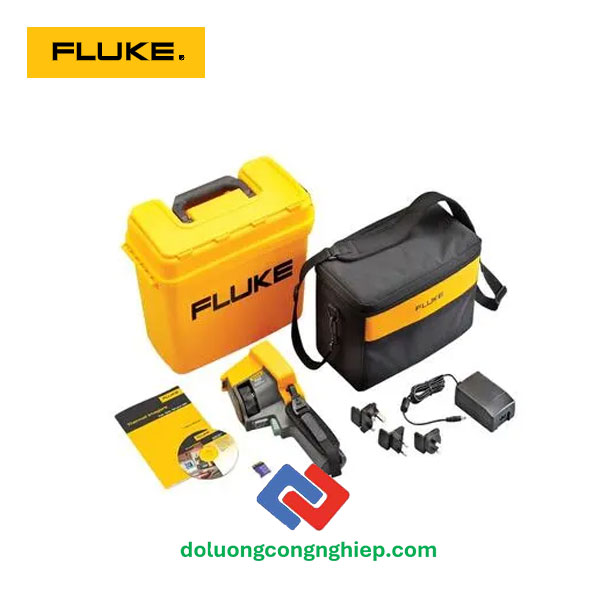

Máy Chụp Ảnh Hồng Ngoại Fluke Ti10

Fluke Ti10 là một máy ảnh nhiệt (thermal imager) cầm tay của hãng Fluke dùng để chụp ảnh hồng ngoại, cho phép phát hiện và phân tích các điểm nóng, rò rỉ nhiệt, hư hỏng điện, máy móc, hệ thống HVAC, vv. Nó từng là sản phẩm phổ biến trong công tác bảo trì, chẩn đoán hiện trường

*Chú ý: Fluke Ti10 đã ngừng sản xuất và thay thế bằng camera nhiệt Fluke TiS55+

Tính năng chính máy chụp ảnh nhiệt Ti10:

• Độ phân giải ảnh hồng ngoại: 160 × 120 pixel, cho hình ảnh rõ ràng trong công tác kiểm tra.
• Dải đo nhiệt độ: từ −20 °C đến +250 °C (−4 °F đến +482 °F).
• Độ chính xác đo: ±2 °C hoặc ±2 % giá trị đo (tùy theo giá trị nào lớn hơn).
• Độ nhạy nhiệt (NETD): ≤ 0,2 °C ở 30 °C, giúp phát hiện được những điểm nóng/lạnh rất nhỏ.
• Trường nhìn (FOV): 23° × 17°, thích hợp cho khảo sát ở nhiều khoảng cách.
• Khoảng lấy nét tối thiểu: 15 cm (hồng ngoại) – cho phép chụp cận cảnh.
• Tốc độ làm mới hình ảnh: 9 Hz.
• Ống kính: 20 mm, khẩu độ f/0.8; dải phổ 7,5 – 14 µm.
• Công nghệ IR-Fusion®: kết hợp ảnh hồng ngoại và ảnh thật (ánh sáng khả kiến), giúp xác định chính xác vị trí sự cố.
• Màn hình hiển thị: màu, dễ quan sát ngoài hiện trường.
• Lưu trữ dữ liệu: qua thẻ nhớ SD; hỗ trợ phần mềm SmartView™ để phân tích, tạo báo cáo chuyên nghiệp.
• Độ bền: vỏ chắc chắn, chịu rơi từ độ cao 2 m; chống bụi và chống nước theo tiêu chuẩn IP54.
• Ứng dụng: phát hiện điểm nóng trong tủ điện, động cơ, hệ thống cơ khí, HVAC; hỗ trợ bảo trì phòng ngừa và khắc phục sự cố nhanh chóng.

Thông số kỹ thuật máy chụp ảnh hồng ngoại Fluke Ti10:

Nhiệt độ

• Dải đo nhiệt độ: −20 °C đến +250 °C (−4 °F đến +482 °F)
  (không hiệu chuẩn dưới −10 °C)

• Độ chính xác đo nhiệt: ±2 °C hoặc ±2% (tại 25 °C, lấy giá trị lớn hơn)

Hiệu suất hình ảnh

• Trường nhìn (FOV): 23° × 17°

• Độ phân giải không gian (IFOV): 2,5 mRad

• Khoảng lấy nét tối thiểu:

  • Ống kính hồng ngoại: 15 cm

  • Ống kính ánh sáng thường: 46 cm

• Lấy nét: Thủ công (Manual)

• Tần số làm mới hình ảnh: 9 Hz

• Loại cảm biến: 160 × 120 FPA, microbolometer không làm mát

• Ống kính hồng ngoại: 20 mm, F = 0,8

• Độ nhạy nhiệt (NETD): ≤ 0,13 °C ở 30 °C (130 mK)

• Phổ hồng ngoại: 7,5 µm đến 14 µm

• Camera quang học: 640 × 480 pixel

Hiển thị hình ảnh

• Bảng màu (Palettes): Ironbow, xanh-đỏ, tương phản cao, xám

• Thang đo: Tự động hoặc thủ công, mượt mà

• Độ rộng thang đo tối thiểu:

  • Thủ công: 5 °C (9 °F)

  • Tự động: 10 °C (18 °F)

• IR-Fusion®: Toàn hồng ngoại hoặc dạng ảnh chồng (Picture-in-Picture)

• PIP (Picture-in-Picture): 100% IR hiển thị ở trung tâm 320 × 240 pixel

• Toàn màn hình: 100% IR hiển thị ở trung tâm màn hình LCD 640 × 480

Lưu ảnh & dữ liệu

• Bộ nhớ: Thẻ SD (2 GB lưu được ~1200 ảnh radiometric hoặc 3000 ảnh .bmp)

• Định dạng file:

  • Không radiometric: .bmp

  • Radiometric: .is2

• Xuất file qua phần mềm SmartView™: JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF, EMF

Thông số chung

• Nhiệt độ hoạt động: −10 °C đến +50 °C (14 °F đến 122 °F)

• Nhiệt độ bảo quản: −20 °C đến +50 °C (không pin)

• Độ ẩm: 10% đến 95%, không ngưng tụ

• Màn hình: 9,1 cm (3,6″) VGA LCD màu 640 × 480, có đèn nền

• Điều chỉnh: Chọn °C/°F, ngôn ngữ, thời gian/ngày

• Phần mềm: SmartView® (bao gồm)

• Pin: Pin sạc Li-ion tích hợp

• Thời gian dùng pin: 3 – 4 giờ liên tục (50% độ sáng màn hình)

• Thời gian sạc pin: 2 giờ đầy

• Nguồn điện/ sạc: Adapter AC 110–220 V, 50–60 Hz, sạc khi máy hoạt động

• Tiết kiệm năng lượng: Tự động ngủ sau 5 phút, tự tắt sau 20 phút

Độ bền & chuẩn an toàn

• Khả năng rung: 2 G (IEC 68-2-29)

• Chịu sốc: 25 G, rơi 2 m (5 phía)

• Kích thước (C × R × D): 0,27 × 0,13 × 0,15 m (10,5″ × 5″ × 6″)

• Trọng lượng: 1,2 kg (2,65 lb)

• Chuẩn bảo vệ: IP54 (chống bụi, chống nước nhẹ)

• Bảo hành: 2 năm

• Chu kỳ hiệu chuẩn: 2 năm (giả định sử dụng bình thường)

• Ngôn ngữ hỗ trợ: Tiếng Anh, Pháp, Đức, Ý, Nhật, Hàn, Trung, Tây Ban Nha, Bồ Đào Nha, Nga, Thụy Điển, Séc, Ba Lan, Phần Lan, Thổ Nhĩ Kỳ…

• Chuẩn an toàn: CE, IEC/EN 61010-1
