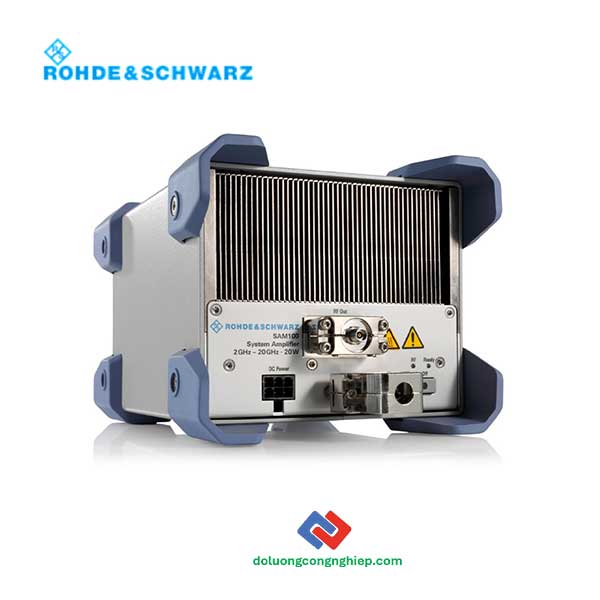

Máy Khuếch Đại Công Suất RF R&S SAM100

R&S SAM100 là bộ khuếch đại công suất RF băng rộng hiệu năng cao, được thiết kế cho các ứng dụng đo kiểm và phát tín hiệu trong dải tần từ 2 GHz đến 20 GHz. Thiết bị cung cấp công suất đầu ra danh định 20 W với độ lợi lớn, độ nhiễu thấp và độ tuyến tính xuất sắc, giúp đảm bảo chất lượng tín hiệu tối ưu cho các bài test phức tạp. R&S SAM100 hỗ trợ nhiều kiểu điều chế như AM, FM, PM, φM, multitone và OFDM, đồng thời vận hành linh hoạt thông qua chế độ điều khiển thủ công hoặc điều khiển từ xa. Với khả năng chịu quá nhiệt và mismatch 100% tại cổng ra RF, SAM100 mang lại độ bền và độ tin cậy vượt trội trong môi trường thử nghiệm chuyên nghiệp

<<Tham khảo>> Máy khuếch đại RF R&S BBA130

Tính năng nổi bật của R&S SAM100

• Hoạt động trong dải tần rộng từ 2 GHz đến 20 GHz, phù hợp cho nhiều ứng dụng đo kiểm và khuếch đại tín hiệu cao tần.
• Cung cấp công suất đầu ra 20 W, đảm bảo tín hiệu mạnh và ổn định.
• Độ lợi khuếch đại cao, băng thông rộng, nhiễu thấp và độ tuyến tính vượt trội, giúp duy trì chất lượng tín hiệu tối ưu.
• Hỗ trợ đa dạng phương thức điều chế: AM, FM, PM, φM, multitone và OFDM.
• Cho phép vận hành thủ công hoặc điều khiển từ xa thông qua giao diện điều khiển số.
• Khả năng chịu quá nhiệt và mismatch tại cổng ra RF, đảm bảo độ bền và độ tin cậy cao trong môi trường làm việc khắt khe

Thông số kỹ thuật bộ khuếch đại RF SAM100:

1. RF Specifications

• Dải tần hoạt động: 2 GHz đến 20 GHz (liên tục)
• Công suất danh định: 20 W (43 dBm), tải 50 Ω
• Công suất bão hòa (Psat):

  • 2–3 GHz: ≥ 17 W

  • 3–4.5 GHz: ≥ 26 W

  • 4.5–8 GHz: ≥ 20 W

  • 8–13.5 GHz: ≥ 15 W

  • 13.5–19.5 GHz: ≥ 10 W

  • 19.5–20 GHz: ≥ 9 W

• Công suất tại điểm nén 1 dB (P1dB): 4 W đến 12 W tùy dải tần
• Độ lợi (tại 15 GHz): 47 dB (nominal)
• Độ phẳng gain: ±4.5 dB
• Noise figure: < 8 dB
• Harmonics: < –20 dBc tại P1dB; < –25 dBc tại P1dB – 3 dB
• Spurious (offset > 100 kHz): –80 dBc (nom.), tối đa –70 dBc
• Khả năng chịu mismatch: VSWR 100%, không hư hại
• Công suất ra định mức:

  • VSWR ≤ 2:1: hoạt động liên tục, không foldback

  • VSWR > 2:1: foldback dần theo tải

2. Input Specifications

• Tải vào danh định: 50 Ω
• Mức tín hiệu vào ở công suất danh định: –4 dBm
• VSWR đầu vào: tối đa 2:1
• Mức tín hiệu vào tối đa: +15 dBm

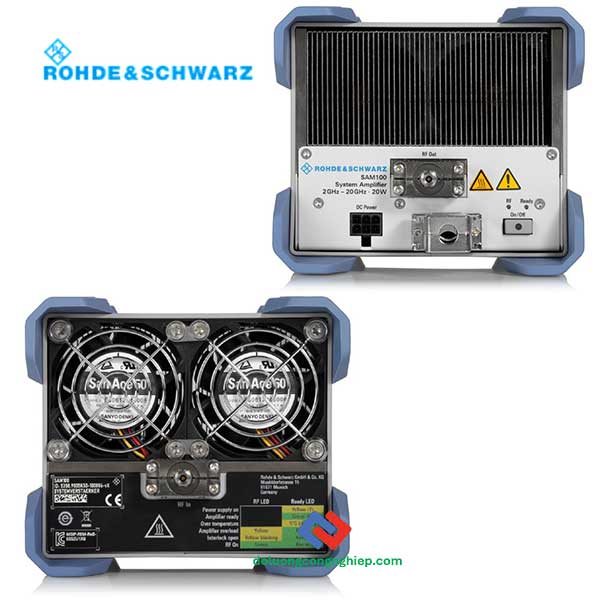

3. Kết nối

• RF input (front): 2.92 mm / 3.5 mm female
• RF output (rear): 2.92 mm / 3.5 mm female
• Remote control: Digital I/O qua cổng D-Sub 9 chân
• Hiển thị: LED (Ready, RF)

. Nguồn & vận hành

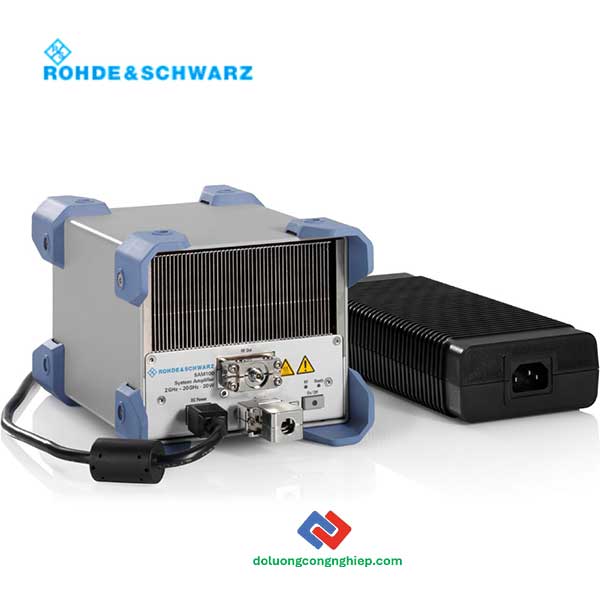

• Nguồn cung cấp: qua adapter AC ngoài
• Điện áp hoạt động: 100–240 V AC ±10%, 50–60 Hz

Chi tiết hơn về bộ khuếch đại công suất R&S SAM100 tại đây!
