Máy Khuếch Đại Công Suất RF R&S BBA300

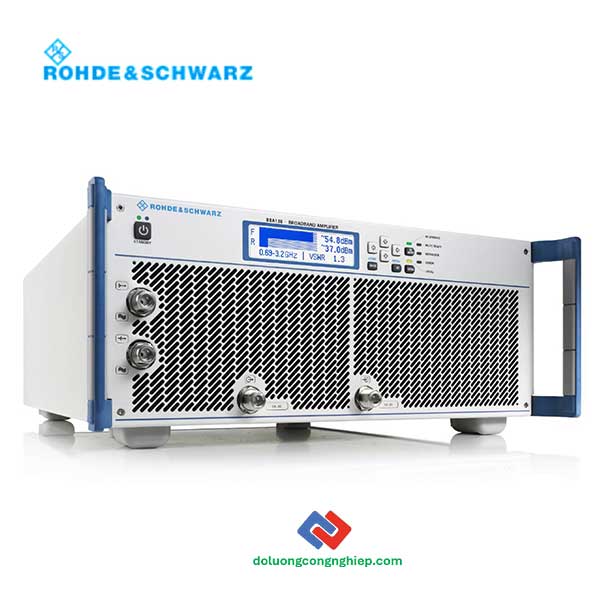

R&S BBA130 là dòng bộ khuếch đại RF công suất cao được thiết kế cho các ứng dụng đòi hỏi hiệu suất ổn định, độ tin cậy dài hạn và khả năng hoạt động linh hoạt trong nhiều môi trường kiểm thử. Thiết bị hỗ trợ ba dải tần rộng từ 80 MHz đến 6 GHz, cung cấp mức công suất từ 22 W đến 13 kW, phù hợp cho thử nghiệm EMC, truyền dẫn RF và phát triển sản phẩm. BBA130 cho phép điều chỉnh chế độ hoạt động từ class A đến class AB, đảm bảo tối ưu giữa công suất đầu ra và khả năng chịu mismatch. Với thiết kế làm mát hiệu quả, giao diện điều khiển trực quan và nhiều tùy chọn cấu hình, R&S BBA130 là giải pháp khuếch đại RF mạnh mẽ, bền bỉ và linh hoạt cho các phòng lab và hệ thống kiểm thử hiện đại.

<<Tham khảo>> Máy khuếch đại RF R&S BBA300

Các tính năng nổi bật của bộ khuếch đại công suất RF BBA130:

• Hỗ trợ 3 dải tần linh hoạt: 80 MHz–1 GHz, 690 MHz–3.2 GHz và 2.5 GHz–6 GHz.
• Công suất đầu ra rộng, từ 22 W đến 13 kW, đáp ứng nhiều yêu cầu thử nghiệm khác nhau.
• Transistor có thể điều chỉnh chế độ hoạt động từ class A đến class AB để tối ưu độ tuyến tính hoặc hiệu suất.
• Cho phép lựa chọn giữa công suất tối đa hoặc khả năng chịu mismatch cao, phù hợp cho các dạng điều chế AM, FM, PM và xung

Thông số kỹ thuật cơ bản của R&S BBA130 broadband amplifier:

1. Dải tần & công suất đầu ra

• Ba dải tần liên tục:

  • 80 MHz – 1 GHz

  • 690 MHz – 3.2 GHz

  • 2.5 GHz – 6 GHz

• Công suất đầu ra danh định:

  • 100 W – 13 kW (tùy model)

  • 45 W – 1.2 kW (690 MHz–3.2 GHz)

  • 22 W – 550 W (2.5–6 GHz)

2. Các thông số RF chính

• Tải đầu ra danh định: 50 Ω
• Độ phẳng biên độ: ±4.5 dB hoặc tốt hơn
• Dải điều chỉnh hệ số khuếch đại: > 15 dB
• Chế độ hoạt động transistor: Class A đến Class AB
• Khả năng chịu mismatch: VSWR từ 2:1 đến 6:1, hoạt động liên tục
• Khả năng điều chế: AM, FM, φM, PM
• Nhiễu hình: > +15 dBm (mức vào tối đa)
• Mức vào danh định: –3.4 dBm
• Trở kháng vào: 50 Ω

3. Cổng RF

• RF input: N female
• RF output: N female, 7/16 DIN female, 1 5/8″ hoặc 3 1/8″ EIA (tùy cấu hình)
• Sample ports (tùy chọn): forward & reflected power, N female

4. Giao diện người dùng & điều khiển

• Màn hình cục bộ: 200 × 48 px, đơn sắc
• Web GUI: qua Ethernet
• Điều khiển từ xa: RJ-45, 10/100 Mbit/s

5. Điều kiện môi trường

• Nhiệt độ hoạt động: 0°C đến +40°C
• Nhiệt độ lưu trữ: –20°C đến +70°C
• Độ ẩm: 95% RH không ngưng tụ
• Độ cao hoạt động: đến 2000 m

6. Bảo vệ

• Khả năng VSWR tải: vô hạn
• Interlock: 1 tự động + 1 thủ công
• Bảo vệ quá áp bias (tùy chọn): DC block ≤ 50 V
• Quá nhiệt: tự động tắt khi quá tải nhiệt

7. Nguồn cấp

• Hỗ trợ nhiều mức điện áp tùy model:

  • 100–240 VAC 1 pha (hầu hết model nhỏ)

  • 200–240 VAC 1 pha

  • 380–415 VAC 3 pha (model ≥ 1.5 kW)

• Tần số: 47–63 Hz

8. Làm mát

• Làm mát bằng quạt cưỡng bức, hút gió phía trước, thổi ra phía sau.

9. Kích thước

• Desktop: 430 × 196 × 580 mm

• Rackmount:

  • 19″ × 12 HU × 800 mm

  • 19″ × 20 HU × 1000 mm

  • 19″ × 35 HU × 1000 mm

Chi tiết hơn về bộ khuếch đại công suất R&S BBA130 tại đây!
