Giải pháp giám sát cáp quang realtime RFTM của EXFO

Trong các mạng viễn thông hiện đại như FTTx, 5G, mạng backbone và data center, hạ tầng cáp quang đóng vai trò cực kỳ quan trọng. Khi lưu lượng dữ liệu ngày càng tăng, việc giám sát tình trạng tuyến cáp quang theo thời gian thực trở thành yếu tố then chốt giúp đảm bảo chất lượng dịch vụ và giảm thiểu thời gian gián đoạn mạng.

Giải pháp EXFO Remote Fiber Testing and Monitoring (RFTM) là hệ thống giám sát cáp quang từ xa dựa trên công nghệ Optical Time Domain Reflectometer (OTDR), cho phép theo dõi tình trạng tuyến quang liên tục 24/7 và phát hiện sự cố nhanh chóng ngay khi xảy ra.

Tổng quan về giải pháp giám sát cáp quang RFTM

Giải pháp RFTM của EXFO cung cấp khả năng giám sát và kiểm tra cáp quang từ xa thông qua các thiết bị OTDR được đặt tại các điểm mạng trung tâm. Hệ thống cho phép theo dõi tình trạng chất lượng của hạ tầng cáp quang trong suốt vòng đời mạng, từ giai đoạn triển khai, vận hành đến bảo trì và xử lý sự cố.

Nhờ hệ thống này, các nhà mạng có thể:

• Giám sát tuyến cáp quang 24/7
• Phát hiện suy hao hoặc lỗi trên tuyến quang
• Xác định chính xác vị trí sự cố
• Phân tích tình trạng suy giảm chất lượng theo thời gian

Điều này giúp đội vận hành phát hiện sớm các dấu hiệu suy giảm trước khi ảnh hưởng đến dịch vụ.

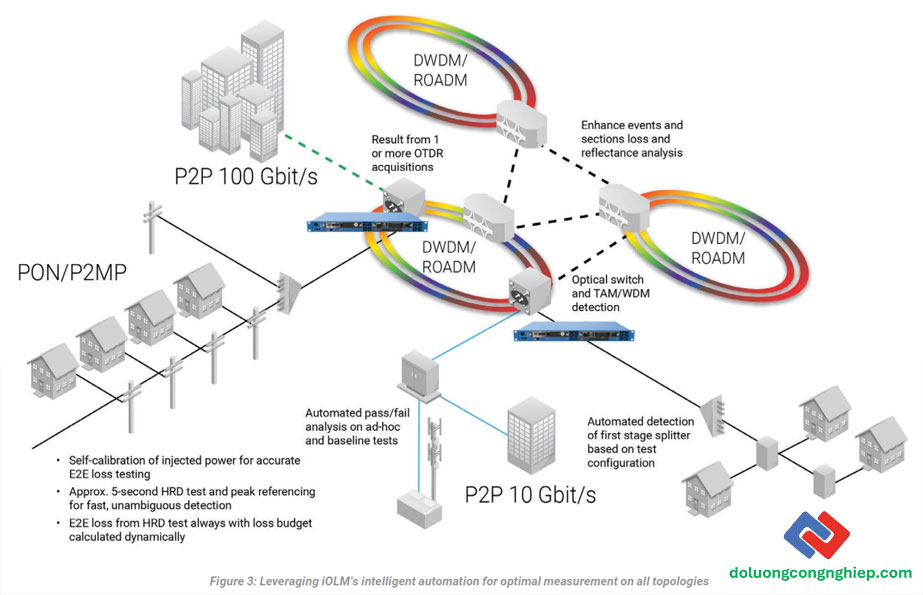

Công nghệ iOLM – Tự động hóa phép đo OTDR

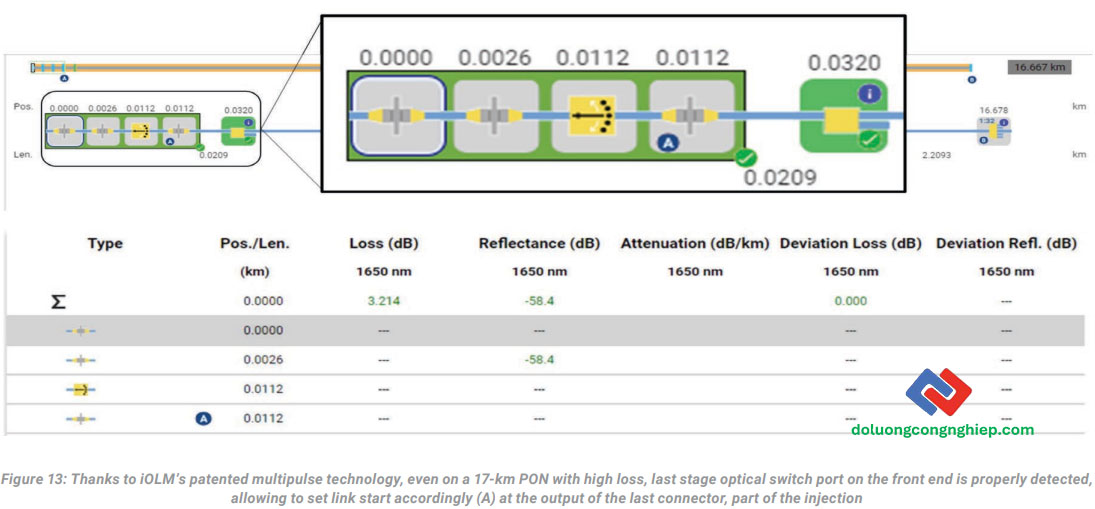

Một trong những điểm nổi bật của hệ thống RFTM là công nghệ Link-Aware™ Intelligent Optical Link Mapper (iOLM).

Công nghệ này sử dụng thuật toán thông minh để:

• Tự động thiết lập các phép đo OTDR
• Phân tích toàn bộ tuyến quang từ đầu đến cuối
• Xác định chính xác từng sự kiện trên tuyến như:

• • mối hàn

  • connector

  • điểm suy hao

  • điểm phản xạ

Nhờ đó, ngay cả kỹ thuật viên không chuyên về OTDR vẫn có thể dễ dàng phân tích kết quả đo.

Giám sát cáp quang chủ động 24/7 (Realtime)

Hệ thống RFTM hỗ trợ nhiều chế độ kiểm tra và giám sát khác nhau, bao gồm:

Kiểm tra khi triển khai mạng (Test as you build)

Cho phép kiểm tra và xác nhận chất lượng tuyến cáp trong quá trình xây dựng mạng.

Kiểm tra tham chiếu (Baseline test)

Tạo dữ liệu tham chiếu ban đầu của tuyến cáp để so sánh với các phép đo sau này.

Kiểm tra khi có sự cố (Troubleshoot on demand)

Khi xảy ra sự cố, hệ thống sẽ tự động so sánh kết quả hiện tại với dữ liệu tham chiếu để phát hiện thay đổi.

Giám sát chủ động (Proactive monitoring)

Hệ thống thực hiện các phép đo định kỳ và tự động tạo cảnh báo nếu phát hiện sai lệch so với ngưỡng thiết lập.

Phần mềm quản lý tập trung FMS

Hệ thống RFTM được quản lý thông qua phần mềm Fiber Monitoring System (FMS) – nền tảng quản lý trung tâm.

FMS cung cấp nhiều chức năng quan trọng như:

• quản lý người dùng và thiết bị
• hiển thị kết quả đo OTDR
• quản lý cấu hình kiểm tra
• theo dõi trạng thái thiết bị
• quản lý cảnh báo và sự cố
• gửi thông báo qua email hoặc SNMP

Phần mềm được thiết kế theo kiến trúc cloud-native, cho phép triển khai linh hoạt trên các hệ thống máy chủ hoặc nền tảng đám mây.

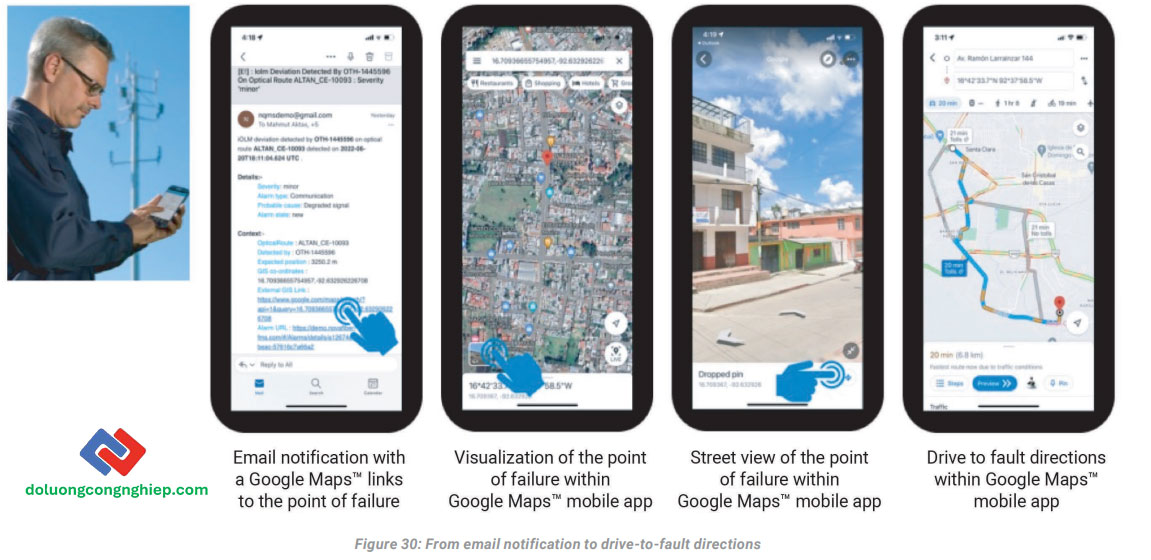

Hiển thị vị trí sự cố trên bản đồ (GIS)

Một tính năng nổi bật của giải pháp RFTM là FMS-GIS, cho phép hiển thị vị trí lỗi trên bản đồ mạng quang.

Tính năng này giúp:

• hiển thị tuyến cáp trên bản đồ
• xác định vị trí lỗi theo tọa độ
• gửi email cảnh báo kèm liên kết bản đồ
• hỗ trợ điều hướng đến vị trí sự cố

Nhờ đó, kỹ thuật viên có thể xác định vị trí lỗi nhanh chóng và giảm thời gian xử lý sự cố.

Các thiết bị chính trong hệ thống giám sát cáp quang RFTM

Giải pháp giám sát cáp quang của EXFO bao gồm nhiều thiết bị phần cứng khác nhau.

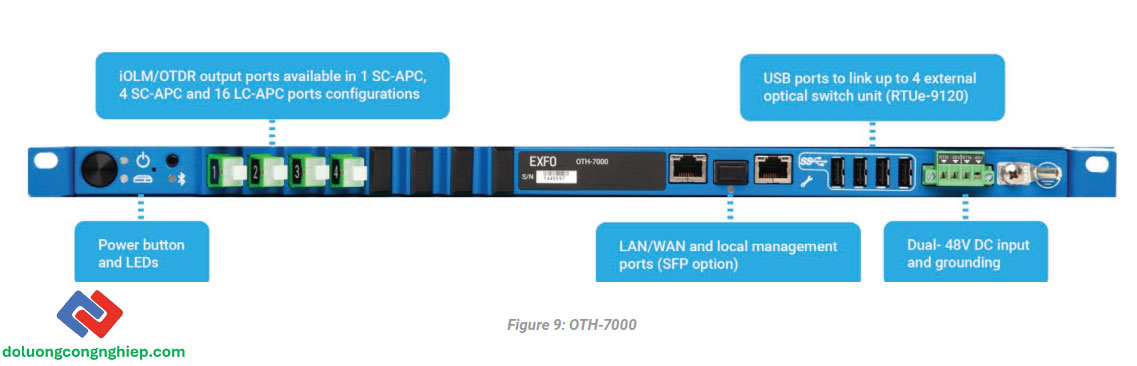

OTH-7000

• OTDR dạng test head nhỏ gọn
• kích thước chỉ ½U rack
• hỗ trợ giám sát dark fiber và live fiber
• dynamic range tới 42 dB

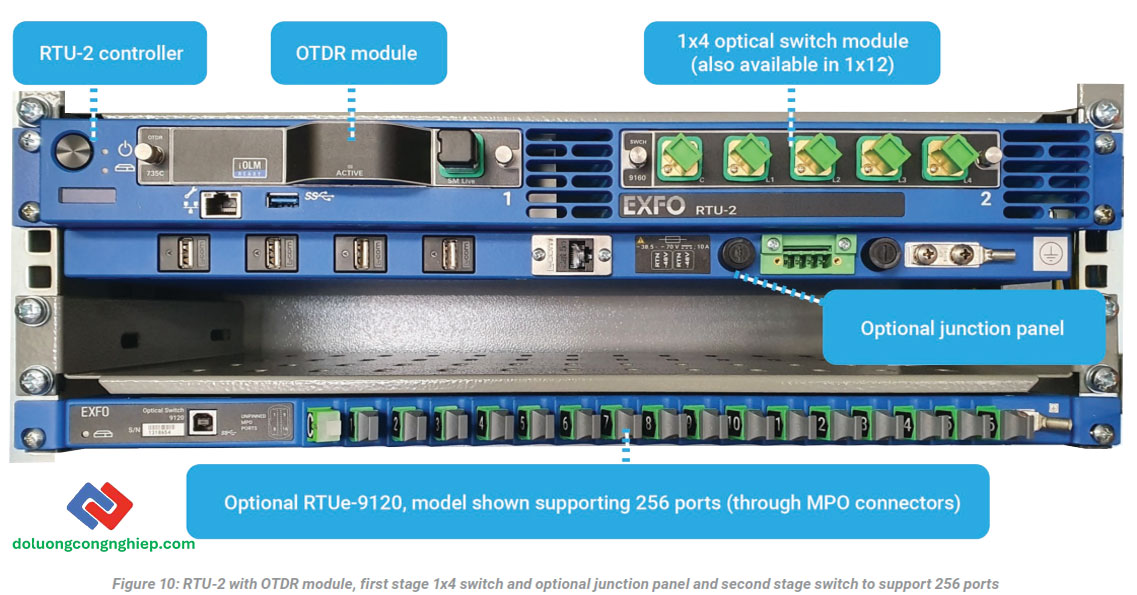

RTU-2

• thiết bị OTDR rack 1U
• hỗ trợ tối đa 1024 cổng đo
• phù hợp cho các trung tâm mạng FTTH quy mô lớn

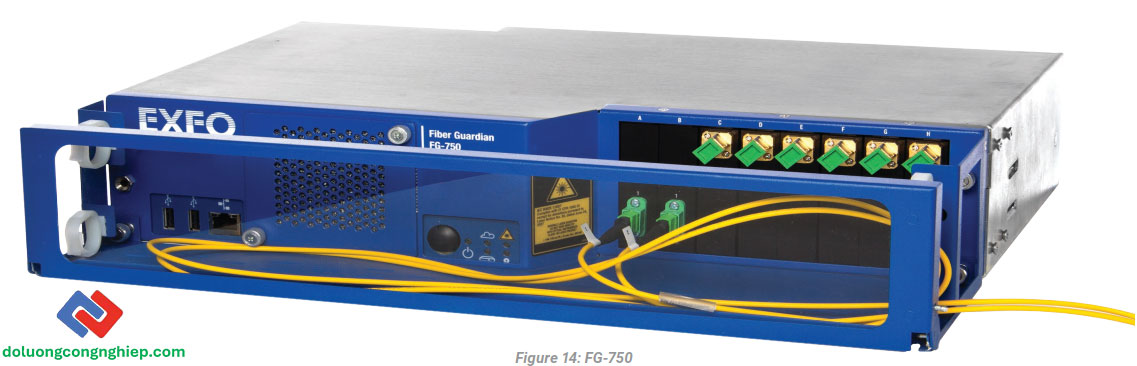

Fiber Guardian FG-750

• thiết bị giám sát quang độc lập
• có thể hoạt động standalone
• hỗ trợ tối đa 96 cổng quang

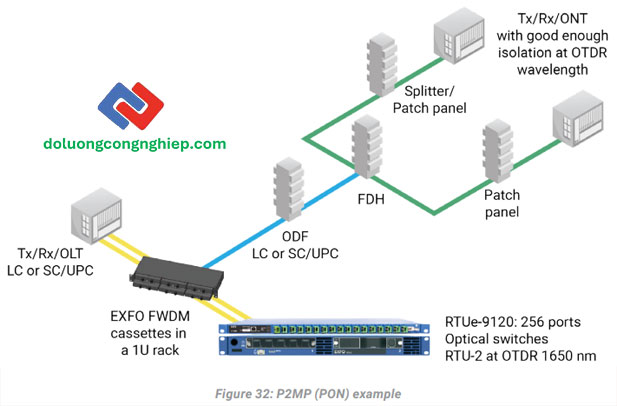

Các thiết bị này có thể kết hợp với optical switch để giám sát hàng trăm hoặc hàng nghìn tuyến quang từ một hệ thống trung tâm.

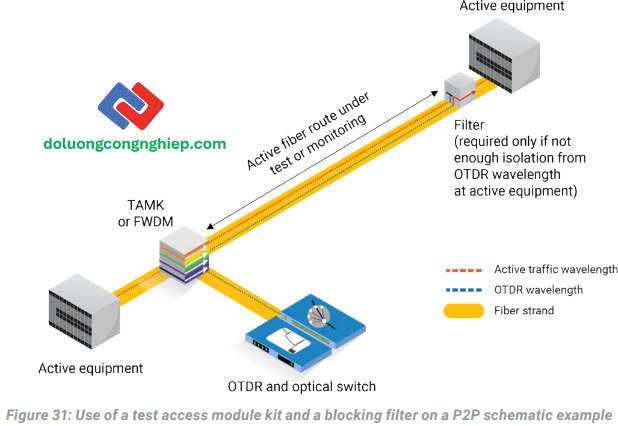

Giám sát cả tuyến quang đang hoạt động

RFTM cho phép đo kiểm trên live fiber bằng cách sử dụng bước sóng ngoài băng truyền (out-of-band) như:

• 1610 nm
• 1625 nm
• 1650 nm

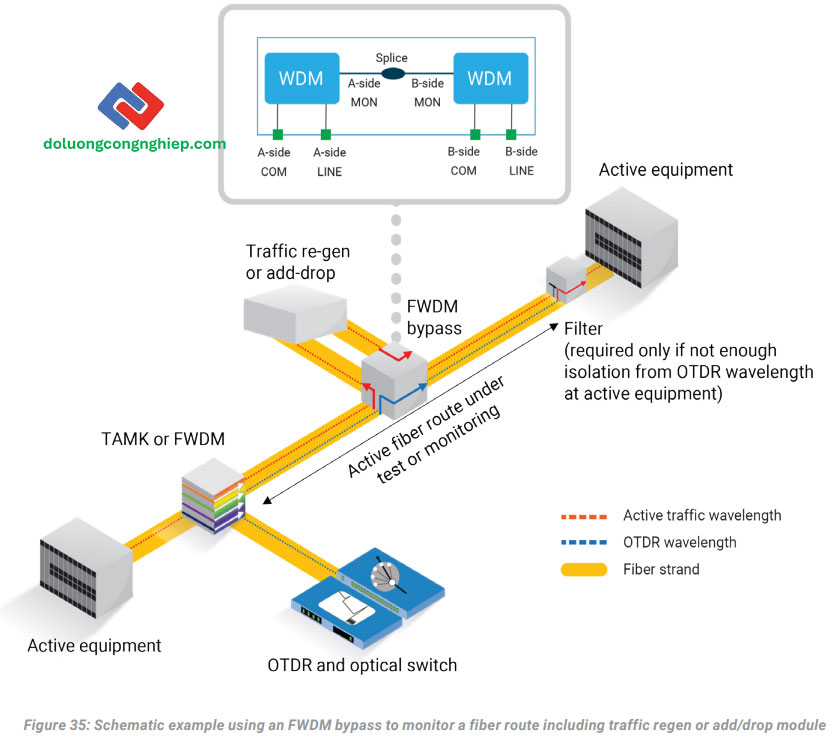

Nhờ sử dụng WDM và Test Access Module (TAM), tín hiệu OTDR có thể được ghép vào tuyến quang mà không ảnh hưởng đến lưu lượng dữ liệu đang truyền.

Lợi ích của giải pháp RFTM

Triển khai hệ thống giám sát cáp quang RFTM mang lại nhiều lợi ích:

• Giám sát mạng quang liên tục 24/7
• Phát hiện sớm suy giảm chất lượng tuyến cáp
• Xác định vị trí lỗi chính xác
• Giảm thời gian khắc phục sự cố
• Tăng độ tin cậy của mạng viễn thông
• Tối ưu chi phí vận hành mạng

Nhờ đó, các nhà mạng có thể nâng cao hiệu quả quản lý hạ tầng và đảm bảo chất lượng dịch vụ cho khách hàng.

Kết luận

Giải pháp Remote Fiber Testing and Monitoring (RFTM) của EXFO là hệ thống giám sát cáp quang hiện đại, giúp các nhà mạng theo dõi tình trạng tuyến quang theo thời gian thực và xử lý sự cố nhanh chóng.

Với sự kết hợp giữa OTDR tự động, phần mềm quản lý tập trung, công nghệ iOLM và hệ thống cảnh báo thông minh, RFTM mang lại khả năng giám sát toàn diện cho các mạng cáp quang quy mô lớn.

Đây là giải pháp lý tưởng cho các nhà mạng và doanh nghiệp muốn đảm bảo độ ổn định và hiệu suất của hạ tầng mạng quang trong thời đại dữ liệu số.
