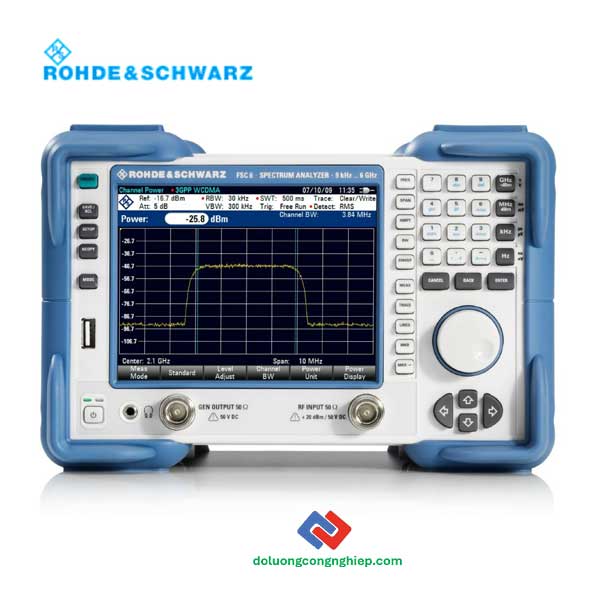

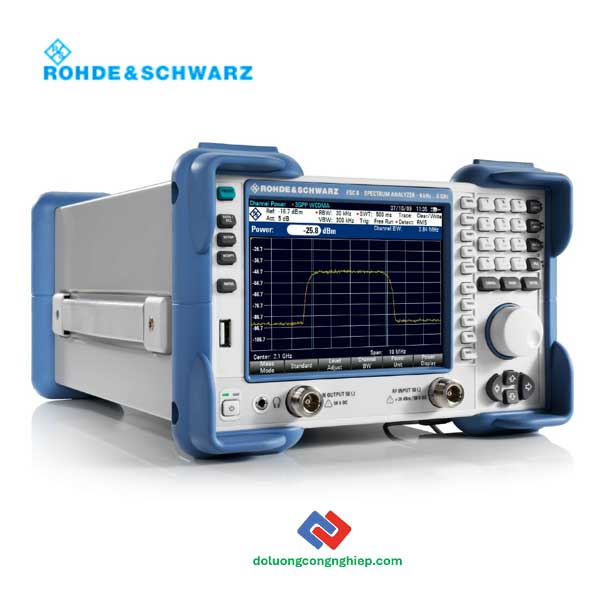

R&S FSC là máy phân tích phổ nhỏ gọn và dễ sử dụng của Rohde & Schwarz, phù hợp cho công tác đo kiểm RF, bảo trì, lắp đặt và đào tạo. Thiết bị hỗ trợ dải tần lên đến vài GHz, tích hợp sẵn các chức năng đo phổ, công suất kênh, nhiễu và tín hiệu điều chế cơ bản trong một giao diện trực quan. Với thiết kế nhẹ, chắc chắn, khả năng vận hành nhanh và độ tin cậy cao theo tiêu chuẩn R&S, FSC là lựa chọn hiệu quả cho kỹ sư hiện trường và phòng thí nghiệm cơ bản

<<Tham khảo>> Máy phân tích phổ cầm tay R&S FSH

Tính năng chính của R&S FSC:

• Dải tần rộng: từ 9 kHz đến 3 GHz hoặc 6 GHz, đáp ứng tốt các ứng dụng đo RF phổ biến.
• Độ phân giải cao: băng thông phân giải (RBW) từ 10 Hz đến 3 MHz, phù hợp phân tích tín hiệu chi tiết.
• Độ nhạy rất cao: mức nhiễu thấp hơn –141 dBm (1 Hz), và có thể đạt tới –161 dBm (1 Hz) khi sử dụng bộ tiền khuếch đại tùy chọn.
• Đặc tính tuyến tính tốt: điểm giao thoa bậc ba (TOI) cao, > 10 dBm (typ. 15 dBm), giúp đo chính xác trong môi trường tín hiệu phức tạp.
• Độ không đảm bảo đo thấp: nhỏ hơn 1 dB, đảm bảo kết quả đo tin cậy.
• Tích hợp bộ phát bám (tracking generator) trên các phiên bản .13/.16, thuận tiện cho đo suy hao và đáp tuyến tần số.
• Lưu trữ dữ liệu linh hoạt: kết quả đo có thể lưu trực tiếp ra USB.
• Kết nối và điều khiển từ xa: hỗ trợ giao tiếp LAN và USB để điều khiển thiết bị và truyền dữ liệu.
• Phần mềm hỗ trợ mạnh mẽ:

• • R&S®InstrumentView để phân tích dữ liệu đo trên máy tính

  • R&S®FSCView giúp lập báo cáo và tài liệu đo nhanh chóng

• Thiết kế nhỏ gọn, tiết kiệm năng lượng: kích thước compact, công suất tiêu thụ thấp chỉ khoảng 12 W, phù hợp cho đo hiện trường và phòng thí nghiệm

Thông số kỹ thuật cơ bản – R&S FSC:

Dải tần

• Model 03 / 13: 9 kHz đến 3 GHz
• Model 06 / 16: 9 kHz đến 6 GHz

Băng thông phân giải (RBW)

• 10 Hz đến 3 MHz

Mức nhiễu hiển thị trung bình (DANL, RBW = 1 Hz, không preamplifier)

• 9 kHz – 100 kHz: < –108 dBm (typ. –118 dBm)
• 100 kHz – 1 MHz: < –115 dBm (typ. –125 dBm)
• 1 MHz – 10 MHz: < –136 dBm (typ. –144 dBm)
• 10 MHz – 2 GHz: < –141 dBm (typ. –146 dBm)
• 2 GHz – 6 GHz: < –138 dBm đến –140 dBm (typ. –143 đến –144 dBm)

Độ nhạy (với bộ tiền khuếch đại R&S FSC-B22, RBW = 1 Hz)

• Lên đến < –161 dBm (typ. –165 dBm), tùy dải tần

Điểm giao thoa bậc ba (TOI)

• Typ. 15 dBm tại tần số 1 GHz

Nhiễu pha (tại 500 MHz)

• 30 kHz offset: < –95 dBc/Hz
• 100 kHz offset: < –100 dBc/Hz
• 1 MHz offset: < –120 dBc/Hz

Bộ dò tín hiệu (Detectors)

• Sample, Max peak, Min peak, Auto peak, RMS

Độ không đảm bảo đo

• 10 MHz ≤ f ≤ 3.6 GHz: ±1 dB (typ. ±0.5 dB)
• 3.6 GHz < f ≤ 6 GHz: ±1.5 dB (typ. ±1 dB)

Tracking Generator (model 13 / 16)

• Dải tần:

  • Model 13: 100 kHz – 3 GHz

  • Model 16: 100 kHz – 6 GHz

• Công suất ra: 0 dBm (nom.)
• Dải động truyền dẫn: lên tới 90 dB

Màn hình

• LCD màu 5.7 inch (145 mm), độ phân giải VGA

Kích thước (R × C × S)

• 233 × 158 × 350 mm

Khối lượng

• 4.5 kg
