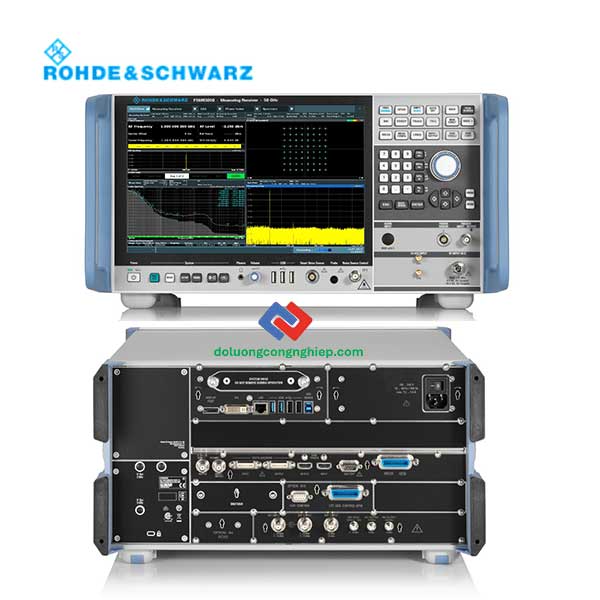

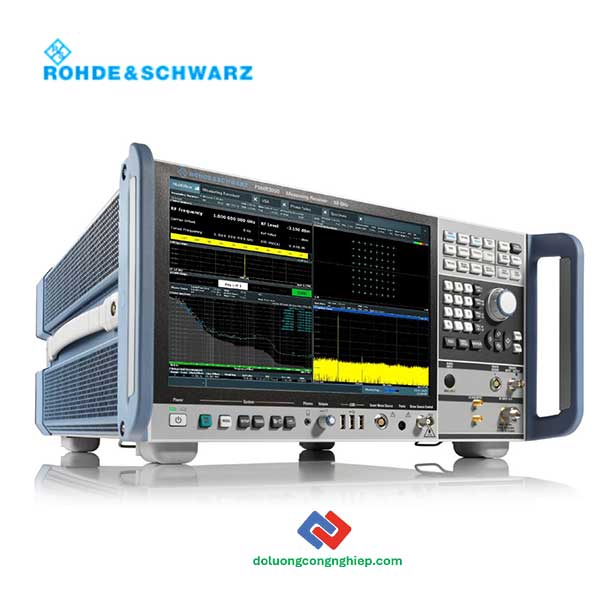

Máy Phân Tích Đo Kiểm Đa Năng R&S FSMR3000
Liên Hệ
- Hãng: R&S – Đức
- Model: FSMR3000
Máy Phân Tích Đo Kiểm Đa Năng R&S FSMR3000
R&S FSMR3000 là máy phân tích đo kiểm đa năng cao cấp, tích hợp hiệu chuẩn mức, phân tích điều chế, đo công suất và phân tích tín hiệu trong một thiết bị duy nhất. Với dải tần rộng từ 2 Hz đến 8/26.5/50 GHz, FSMR3000 đáp ứng toàn diện các yêu cầu hiệu chuẩn, kiểm tra máy phát và đo lường RF chuyên sâu. Thiết bị cung cấp độ chính xác vượt trội nhờ bộ hiệu chuẩn mức công suất lên đến –152 dBm đến +30 dBm, hỗ trợ cảm biến R&S NRP và khả năng phân tích tín hiệu vector với băng thông 80 MHz.
<<Tham khảo>> Máy khuếch đại công suất RF R&S SAM100
Tính năng nổi bật của R&S FSMR3000
- Hỗ trợ dải tần siêu rộng từ 2 Hz đến 8 / 26.5 / 50 GHz, đáp ứng đa dạng nhu cầu đo kiểm tần số cao.
- Tích hợp bộ hiệu chuẩn mức công suất (level calibrator) với độ chính xác cao, phạm vi đo rộng từ –152 dBm đến +30 dBm.
- Hoạt động như máy đo công suất khi kết nối với các cảm biến thuộc dòng R&S®NRP.
- Hỗ trợ cảm biến R&S®NRP50T, cho phép đo công suất từ DC đến 50 GHz chỉ với một cảm biến duy nhất.
- Cảm biến công suất tích hợp bộ chia công suất giúp đơn giản hóa quy trình đo kiểm.
- Tích hợp bộ phân tích điều chế phục vụ các bài test tín hiệu hiện đại.
- Hoạt động như máy phân tích tín hiệu và phổ đầy đủ tính năng.
- Chức năng phân tích tín hiệu vector (VSA) với băng thông phân tích lên đến 80 MHz.
- Trang bị bộ phân tích nhiễu pha cao cấp, hỗ trợ đo với cross-correlation, đạt mức nhiễu pha điển hình –163 dBc/Hz tại offset 10 kHz (tại 1 GHz)
Bảng thông số kỹ thuật cơ bản – R&S FSMR3000 Series:
| Thông số | FSMR3008 | FSMR3026 | FSMR3050 |
|---|---|---|---|
| Dải tần số | 2 Hz – 8 GHz | 2 Hz – 26.5 GHz | 2 Hz – 50 GHz |
| Độ lão hoá tần số chuẩn | 1 × 10⁻⁷/năm (tuỳ chọn: 3 × 10⁻⁸/năm) | Same | Same |
| Đo công suất tuyệt đối | Dùng cảm biến R&S NRP-Zxx hoặc đồng hồ công suất ngoài | Same | Same |
| Độ không đảm bảo (NRP-Z27/Z37) | 0.083 dB (≤ 4.2 GHz, +15°C đến +35°C) | Same | Same |
| Độ không đảm bảo (NRP-Z47) | 0.086 dB (≤ 4.2 GHz, +15°C đến +35°C) | Same | Same |
| Dải đo mức tương đối | +30 dBm đến –152 dBm | Same | Same |
| Độ tuyến tính | ±(0.009 dB + 0.005 dB/10 dB) | Same | Same |
Thông số đo AM:
| Mục | Giá trị |
|---|---|
| Độ sâu điều chế | 0 – 100% |
| Sai số đo | < 0.0025% + 0.0035 × giá trị đọc |
| Tần số điều chế | 10 Hz – 1 MHz |
| Méo nội tại | 0.1% |
Thông số đo FM:
| Mục | Giá trị |
|---|---|
| Độ lệch tần | Tối đa 16 MHz |
| Sai số phép đo | < 0.5% × (f_AF + Δf) + 5 Hz (AF < 1 MHz) |
| Tần số điều chế | 10 Hz – 5 MHz |
| Méo nội tại | 0.1% |
Thông số đo PM:
| Mục | Giá trị |
|---|---|
| Độ lệch pha | Tối đa 10000 rad hoặc < 16 MHz/AF |
| Sai số đo | < 0.5% giá trị đọc + 0.002 rad |
| Tần số điều chế | 10 Hz – 5 MHz |
| Méo nội tại | 0.1% |
Audio Analyzer:
| Mục | Giá trị |
|---|---|
| Trở kháng vào | 50 Ω / 1 MΩ (chọn được) |
| Dải tần | 10 Hz – 1 MHz |
| Thang mức | 0.2 V / 2 V / 4 V |
| Sai số | < 1% (50 Hz – 100 kHz) |
Spectrum Analyzer:
| Thông số | FSMR3008 | FSMR3026 | FSMR3050 |
|---|---|---|---|
| Dải tần | 2 Hz – 8 GHz | 2 Hz – 26.5 GHz | 2 Hz – 50 GHz |
| Nhiễu nền hiển thị (DANL, RBW 1 Hz, 1 GHz) | –153 dBm | –153 dBm | –153 dBm |
| DANL tại 25 GHz | – | –145 dBm | –145 dBm |
| DANL tại 50 GHz | – | – | –129 dBm |
| Detector | Max peak, min peak, auto peak, sample, RMS, average | ||
| Nhiễu pha | –140 dBc/Hz @ 10 kHz offset (1 GHz) | ||
| Thời gian quét (Span > 10 Hz) | 2.5 ms – 16000 s | ||
| Zero span | 1 µs – 16000 s |
Chi tiết hơn về R&S FSMR3000 tại đây!
