Máy Đo Công Suất R&S NPA (power analyzer)

R&S NPA là máy phân tích công suất (Power Analyzer) đa kênh của Rohde & Schwarz, được thiết kế cho các phép đo điện năng chính xác cao trong nghiên cứu, phát triển, kiểm thử và sản xuất. Thiết bị cho phép đo đồng thời điện áp, dòng điện, công suất, năng lượng và hiệu suất với băng thông rộng, độ chính xác cao và tốc độ lấy mẫu nhanh. Nhờ khả năng phân tích chi tiết cả miền thời gian và miền tần số, R&S NPA đặc biệt phù hợp cho các ứng dụng như điện tử công suất, biến tần, bộ nguồn, động cơ điện, pin và hệ thống năng lượng tái tạo.

<<Tham khảo>> Máy phân tích nhiễu pha và kiểm tra VCO R&S FSWP

Tính năng chính của R&S NPA:

1. Ba dòng model linh hoạt

• R&S NPA101: Máy đo công suất với các chức năng đo cơ bản.

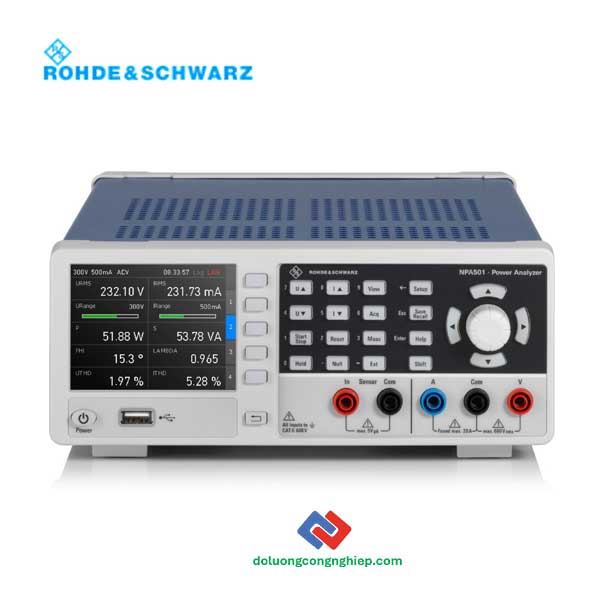

• R&S NPA501: Máy phân tích công suất với khả năng phân tích nâng cao và hiển thị đồ họa chi tiết.

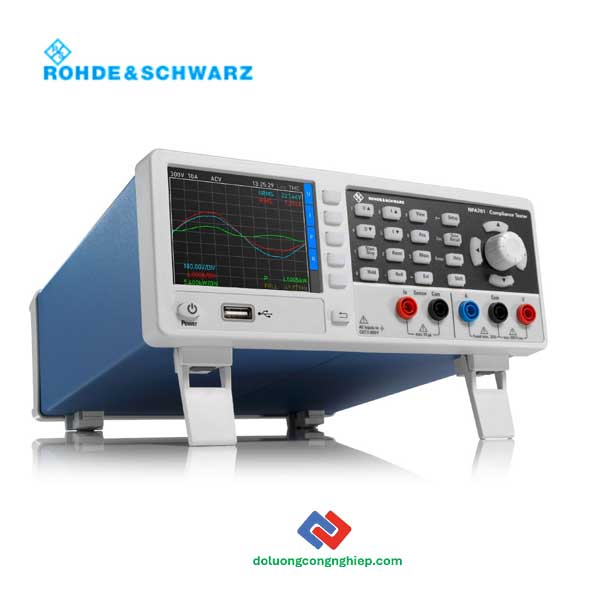

• R&S NPA701: Thiết bị kiểm tra tuân thủ (compliance tester) tích hợp các chức năng đánh giá theo tiêu chuẩn IEC 62301, EN 50564 và EN 61000-3-2.

2. Độ chính xác đo cao

• Độ chính xác cơ bản lên đến 0,05%.
• Thu nhận tín hiệu từ DC đến 100 kHz với tốc độ lấy mẫu 500 ksample/s.
• Hiển thị đồng thời điện áp và dòng điện, mỗi kênh có độ phân giải 16 bit.

3. Chức năng đo lường hàng ngày đa dạng

• Đo công suất tiêu thụ thực chính xác nhờ bộ tích phân phần cứng.
• Hỗ trợ tối đa 26 đại lượng đo và phép toán khác nhau.
• Màn hình màu QVGA 320 × 240 pixel, hiển thị rõ nét.
• Hiển thị đồng thời tối đa 10 giá trị đo số

Thông số kỹ thuật cơ bản – R&S NPA:

1. Chức năng đo lường

• Đo công suất tác dụng, phản kháng, biểu kiến
• Đo điện áp, dòng điện (RMS & trung bình)
• Hệ số công suất (λ), góc pha
• Tần số, năng lượng
• THD (tổng méo hài)
• Đo dòng và áp đồng thời, tính toán thời gian thực

2. Cấu hình & kiến trúc

• Hệ đo 1 pha, 2 dây
• Lấy mẫu số hóa đồng thời điện áp & dòng
• Bộ chuyển đổi A/D: 16 bit
• Tần số lấy mẫu: 500 ksample/s
• Băng thông analog: DC đến 100 kHz
• Trở kháng ngõ vào: 2 MΩ

3. Dải đo & độ chính xác

• Điện áp: 1 mV đến 600 V
• Dòng điện: 1 mA đến 20 A (cao hơn khi dùng sensor)
• Tần số đo: 10 Hz đến 100 kHz
• Độ chính xác cơ bản: 0,05% giá trị đọc
• Độ phân giải:

• • Điện áp: 100 µV

  • Dòng điện: 0,1 µA

  • Công suất: 1 µW

4. Bộ lọc & xử lý tín hiệu

• Bộ lọc analog low-pass 1 kHz (chuyển mạch)
• Bộ lọc số low-pass 500 Hz
• Bộ lọc trung bình thích nghi, giảm nhiễu & trôi kết quả

5. Ghi dữ liệu & phân tích

• Ghi dữ liệu dài hạn ra USB (CSV)
• Ghi tối đa 10 tham số
• Chế độ hiển thị:

• • Trend (xu hướng)

  • Inrush current

  • Harmonics (FFT, tới 50 bậc)

  • Waveform (dạng sóng)

• Hiển thị đồng thời tối đa 10 giá trị số

6. Chức năng nâng cao (NPA501 / NPA701)

• Ngõ analog & digital I/O (BNC phía sau)
• Kiểm tra giới hạn PASS/FAIL
• Phân tích hài, inrush, waveform
• NPA701: kiểm tra tuân thủ tiêu chuẩn

• • IEC 62301

  • EN 50564

  • EN 61000-3-2

7. Điều kiện môi trường & cơ khí

• Nhiệt độ làm việc: +5°C đến +40°C
• Độ ẩm: 5% – 80% (không ngưng tụ)
• Kích thước: 222 × 97 × 291 mm
• Khối lượng: ≈ 3,25 kg
• Lắp rack: ½ 19″, cao 2U
• Chu kỳ hiệu chuẩn khuyến nghị: 1 năm

Chi tiết hơn về R&S NPA tại đây!
