Máy Khuếch Đại Công Suất RF R&S BBA300

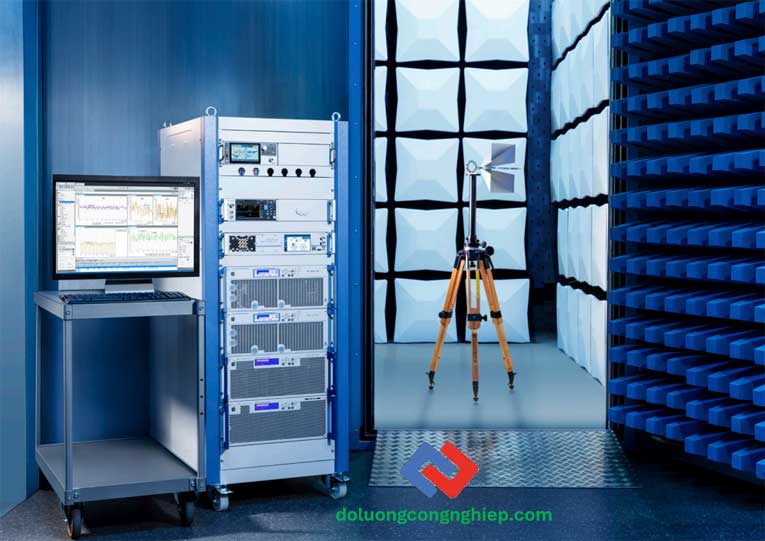

R&S® BBA300 là dòng bộ khuếch đại công suất RF hiệu năng cao được thiết kế cho các ứng dụng thử nghiệm, đo lường và EMC hiện đại. Thiết bị hỗ trợ quét tín hiệu liên tục trên dải tần siêu rộng đến 18 GHz, cung cấp công suất đầu ra mạnh mẽ lên đến 300 W cùng độ nhiễu thấp và chất lượng tín hiệu vượt trội. Với khả năng xử lý nhiều phương thức điều chế như AM, FM, PM, xung và OFDM, R&S BBA300 đáp ứng tốt các bài test phức tạp. Hệ thống bảo vệ thông minh, khả năng chịu mismatch cao và cấu hình linh hoạt giúp thiết bị vận hành ổn định, dễ mở rộng và phù hợp cho cả phòng lab lẫn hệ thống kiểm thử tự động

<<Tham khảo>> Máy khuếch đại RF R&S BBL200

Tính năng nổi bật của R&S®BBA300 Broadband Amplifier

• Hỗ trợ quét tín hiệu RF liên tục trên dải tần siêu rộng lên tới 18 GHz, phù hợp cho nhiều ứng dụng đo kiểm hiện đại.
• Công suất đầu ra tuyến tính lên tới 300 W, cùng mật độ nhiễu thấp, noise figure nhỏ và đặc tính hài (harmonics) vượt trội, đảm bảo chất lượng tín hiệu cao.
• Tương thích nhiều chế độ điều chế, bao gồm AM, FM, PM, Pulse và OFDM phức tạp, đáp ứng yêu cầu của các bài test tiên tiến.
• Khả năng chịu mismatch mạnh mẽ tại đầu ra RF, giúp thiết bị hoạt động ổn định ngay cả trong điều kiện tải không phù hợp.
• Độ tin cậy cao nhờ các cơ chế bảo vệ thông minh, đảm bảo thiết bị vận hành bền bỉ và an toàn.
• Thiết lập linh hoạt, hỗ trợ nhiều tùy chọn cấu hình và các chức năng có thể kích hoạt bằng license.
• Khả năng mở rộng mạnh, cho phép mở rộng dải tần và công suất, đáp ứng nhu cầu thử nghiệm từ cơ bản đến nâng cao

Tóm tắt thông số kỹ thuật chính của R&S BBA300

1. Dải tần & công suất

• Dải tần hoạt động (tùy phiên bản):

  • 380 MHz – 6 GHz (BBA300-CDE)

  • 1 GHz – 6 GHz (BBA300-DE)

  • 6 GHz – 13 GHz (BBA300-F)

  • 6 GHz – 18 GHz (BBA300-FG)

• Công suất đầu ra danh định:

  • 15–30 W (380 MHz–6 GHz)

  • 15–300 W (1–6 GHz)

  • 30–300 W (6–13 GHz & 6–18 GHz)

2. Đặc tính RF

• Trở kháng đầu ra: 50 Ω
• Độ phẳng khuếch đại: ±3.5 dB hoặc tốt hơn
• Điều chỉnh gain: > 15 dB
• Điểm phân cực: Class A
• Hài (Harmonics): < –20 dBc tại P1dB
• Noise figure: 10 dB
• Noise power density: khoảng –110 dBm/Hz
• Khả năng chịu VSWR:

• • Hoạt động an toàn ở VSWR < 6:1

  • Khi VSWR > 6:1: công suất giảm dần về 50% để bảo vệ

  • Tùy chọn chế độ VSWR mode: chịu được từ 2:1 đến 6:1 không hư hại

3. Điều chế hỗ trợ

• AM, FM, PM, QAM, OFDM

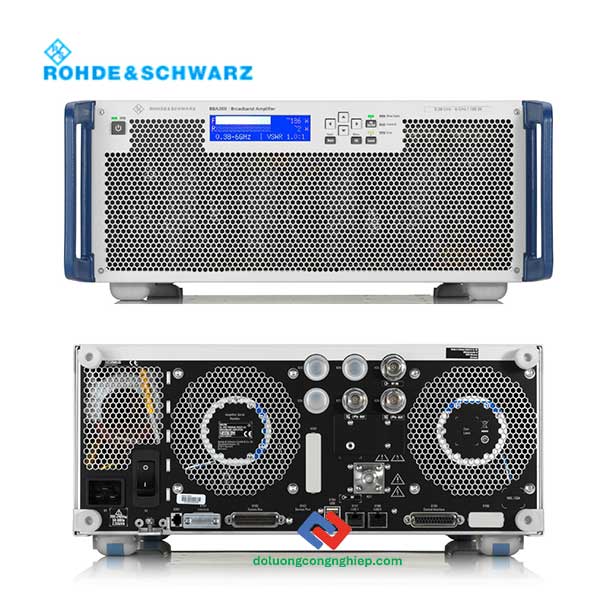

4. Kết nối RF & giao diện

• RF Input: N-type female
• RF Output: N-type female hoặc WRD650 (tùy model)
• Sample ports: N-type female
• Giao diện điều khiển:

• • Màn hình đơn sắc 200×48 pixel

  • Web GUI qua Ethernet

  • Tùy chọn màn hình cảm ứng 10″ cho rack

5. Điều khiển từ xa

• Ethernet: RJ-45 (10/100/1000 Mbit/s, half/full duplex)

6. Bảo vệ

• Bảo vệ VSWR vô hạn
• Interlock tự động + tương tác
• Tùy chọn chống điện áp DC ngược ≤ 50 V DC
• Ngắt khi quá nhiệt

7. Hệ thống làm mát

• Làm mát bằng gió cưỡng bức
• Quạt tích hợp phía trước và phía sau

Chi tiết hơn về bộ khuếch đại công suất R&S BBA300 tại đây!
