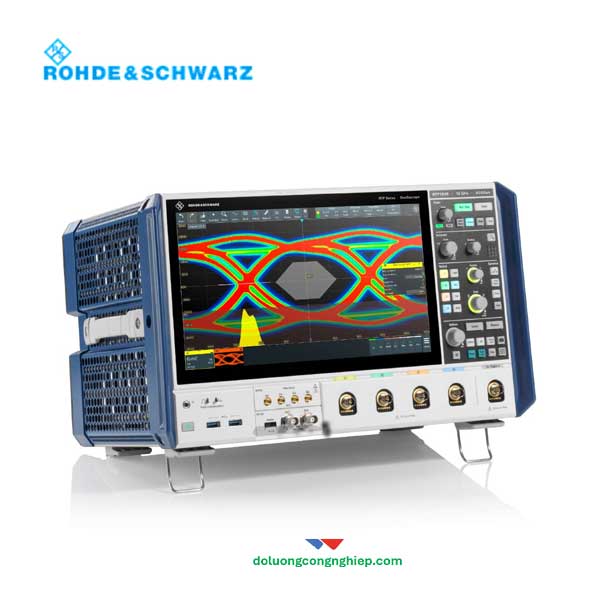

Máy Hiện Sóng Oscilloscope R&S RTP (4 ~ 16 GHz)

R&S RTP là dòng máy hiện sóng cao cấp (high-performance oscilloscope) của Rohde & Schwarz, được thiết kế cho các ứng dụng đo kiểm tín hiệu tốc độ cao, RF, digital và power electronics đòi hỏi độ chính xác, băng thông lớn và xử lý thời gian thực vượt trội. Với băng thông lên đến 16 GHz, tốc độ lấy mẫu 40 GSa/s và kiến trúc xử lý tiên tiến, R&S RTP là lựa chọn lý tưởng cho R&D, sản xuất và xác nhận tuân thủ tiêu chuẩn

<<Tham khảo>> Máy hiện sóng số cầm tay RTH1002/1004

Tính năng chính của máy iện sóng R&S RTP:

Băng thông lớn, độ phân giải cao

R&S RTP cung cấp nhiều tùy chọn băng thông từ 4 GHz đến 16 GHz, đáp ứng tốt các phép đo tín hiệu tốc độ cao như DDR, PCIe, SerDes, RF baseband và tín hiệu vi sai. Chế độ HD mode lên đến 16 bit giúp hiển thị tín hiệu chính xác ngay cả với biên độ nhỏ.

Tốc độ lấy mẫu và bộ nhớ vượt trội

• Tốc độ lấy mẫu thời gian thực lên đến 40 GSa/s

• Bộ nhớ thu nhận lên đến 3 Gpoints

• Tốc độ bắt dạng sóng đạt 750.000 waveforms/giây

Nhờ đó, R&S RTP dễ dàng phát hiện các lỗi hiếm, glitch và nhiễu tức thời.

Xử lý thời gian thực thông minh

R&S RTP tích hợp toán học tín hiệu vi sai, real-time de-embedding và khả năng phân tích tín hiệu song song, giúp kỹ sư rút ngắn thời gian debug và nâng cao độ tin cậy kết quả đo.

Hệ thống trigger mạnh mẽ

Máy hỗ trợ đầy đủ các chế độ trigger nâng cao như glitch, runt, window, timeout, serial bus, zone trigger, cho phép bắt chính xác các sự kiện phức tạp trong mạch điện và hệ thống số.

Giao diện hiện đại, dễ sử dụng

Màn hình cảm ứng 13.3 inch Full HD, thao tác đa điểm trực quan cùng khả năng mở rộng phần cứng linh hoạt giúp R&S RTP phù hợp cả trong phòng thí nghiệm lẫn môi trường sản xuất.

Ứng dụng tiêu biểu của R&S RTP:

• Phân tích và debug tín hiệu tốc độ cao (High-Speed Digital)
• Đo kiểm RF, mixed-signal và power integrity
• Phát triển và xác nhận thiết bị viễn thông, bán dẫn, ô tô và công nghiệp
• Nghiên cứu & phát triển (R&D) và sản xuất điện tử

Thông số kỹ thuật cơ bản của máy hiện sóng R&S RTP:

Hệ thống kênh dọc (Vertical system)

• Số kênh: 4 kênh

• Băng thông analog (–3 dB):

  • 4 GHz (R&S®RTP044B)

  • 6 GHz (R&S®RTP064B)

  • 8 GHz (R&S®RTP084B)

  • 13 GHz (R&S®RTP134B, 2 kênh ghép)

  • 16 GHz (R&S®RTP164B, 2 kênh ghép)

• Trở kháng vào: 50 Ω

• Độ nhạy đầu vào: 50 Ω: 2 mV/div đến 1 V/div

• Dải offset:

  • ≥ 100 mV/div: ±5 V

  • ≤ 100 mV/div: ±(1.5 V – input sensitivity × 5 div)

• Độ phân giải: 8 bit, lên đến 16 bit (HD mode)

Hệ thống thu nhận (Acquisition system)

• Tốc độ lấy mẫu thời gian thực:

  • 40 GSa/s (2 kênh ghép)

  • 20 GSa/s trên mỗi kênh

• Bộ nhớ thu nhận:

  • Chuẩn: 100 Mpoints/kênh (400 Mpoints/1 kênh)

  • Nâng cấp tối đa: 3 Gpoints (tất cả kênh)

• Tốc độ bắt dạng sóng: đến 750.000 waveforms/s

• Xử lý thời gian thực:

  • Toán học tín hiệu vi sai

  • De-embedding thời gian thực (tùy chọn)

Hệ thống ngang (Horizontal system)

• Thang thời gian: 20 ps/div đến 10.000 s/div

• Độ chính xác thời gian:

  • OCXO tiêu chuẩn

  • ±0.01 ppm sau hiệu chuẩn

  • ±0.1 ppm trong chu kỳ hiệu chuẩn

Hệ thống trigger

• Các chế độ trigger: edge, glitch, width, runt, window, timeout, interval, slew rate, data/clock, pattern, state, TV/video, serial (tùy chọn), logic, histogram, zone trigger
• Zone trigger (tùy chọn): vẽ đa giác, AND/OR logic
• Độ nhạy trigger: điều chỉnh tự động hoặc thủ công từ 0 div đến 5 div

Hiển thị & giao diện

• Màn hình: cảm ứng điện dung TFT 13.3”, độ phân giải Full HD (1920 × 1080)
• Kích thước: 441 × 285 × 316 mm
• Khối lượng: khoảng 18 kg
• Khe mở rộng: 4 khe (2 trước, 2 sau)
• Giao tiếp:

  • 1× LAN 1 Gbit/s

  • USB 3.1 (Type A & B)

  • GPIB, HDMI, DP

  • Trigger out, probe interface, MSO (tùy chọn)

Chi tiết hơn về R&S RTP tại đây!
