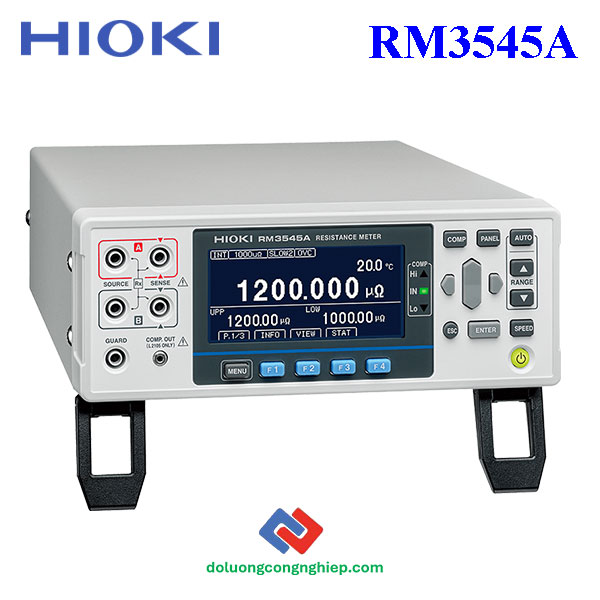

Máy Đo Điện Trở Độ Chính Xác Cao Hioki RM3545A
Hioki RM3545A là thiết bị đo điện trở chính xác cao, được thiết kế cho các ứng dụng kiểm tra trong sản xuất và phòng thí nghiệm. Máy cung cấp độ chính xác cơ bản 0.045%, độ phân giải đến 1 nΩ và dải đo rộng từ 1 nΩ đến 1200 MΩ, đáp ứng cả phép đo điện trở siêu thấp và siêu cao. RM3545A được trang bị các chức năng tiên tiến như bù điện áp OVC, đo và hiệu chỉnh nhiệt độ, kiểm tra tiếp xúc, và chế độ đo công suất thấp. Phiên bản RM3545A-2 có thể mở rộng tới 20 kênh đo nhờ mô-đun Multiplexer Z3003, rất phù hợp cho hệ thống đo tự động, kiểm tra động cơ, biến áp, thiết bị EV, và các linh kiện điện tử chính xác
<<Tham khảo>> Máy đo cách điện ắc quy và pin BT5525

Các tính năng nổi bật của máy đo điện trở Hioki RM3545A:
Bảng tóm tắt thông số kỹ thuật cơ bản của RM3545A:
Hạng mục | Thông số |
---|---|
Phạm vi đo điện trở (13 dải) | 1000 µΩ (1 nΩ độ phân giải, 1 A) – 1000 MΩ (100 kΩ độ phân giải, ≤ 1 µA) |
Độ chính xác đại diện | 1000 µΩ: ±0.045 % rdg ±0.010 % f.s. 10 mΩ & 100 mΩ: ±0.045 % rdg ±0.001 % f.s. 1000 mΩ: ±0.012 % rdg ±0.001 % f.s. 1000 Ω: ±0.006 % rdg ±0.001 % f.s. |
Dòng đo (Testing current) | Chế độ High: 1 A (1000 µΩ) → 1 µA (1000 MΩ) Chế độ Low: 100 mA (100 mΩ) → 1 mA (100 Ω) Chế độ Low Power (LP): giảm dòng và điện áp mở xuống 20 mV |
Tốc độ đo (đại diện) | FAST 2.3 ms / MED 22 ms (50 Hz) / SLOW1 102 ms / SLOW2 202 ms PR10 mΩ: FAST 21 ms / MED 41 ms / SLOW1 121 ms / SLOW2 221 ms |
Điện áp hở mạch tối đa | ≤ 8 V (dưới 1000 Ω) / ≤ 20 V (trên 10 kΩ) |
Đo nhiệt độ | Cảm biến Z2001 (kèm theo): −10.0 °C – 99.9 °C Ngõ vào tương tự: 0 – 2 V DC |
Độ chịu điện trở đường dẫn | 100 mΩ: 2.6 Ω (PR off) / 3.5 Ω (PR on) 1000 mΩ: 15 Ω • 10 Ω: 150 Ω • 100 Ω: 100 Ω • ≥10 kΩ: 500 Ω–1 kΩ |

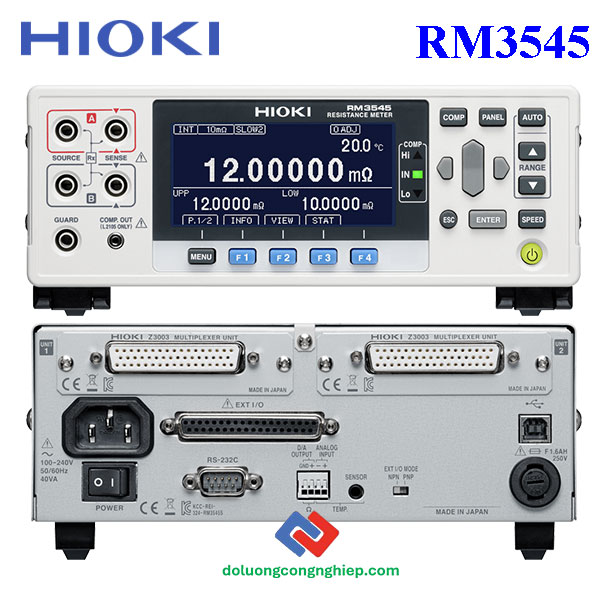

Multiplexer (RM3545A-2) | Gắn tối đa 2 mô-đun Z3003 → 20 kênh (4 dây) hoặc 42 kênh (2 dây) Thời gian chuyển kênh: 30 ms |
Multiplexer ngoài (SW1001/SW1002) | SW1001: 33 kênh (4 dây) • SW1002: 132 kênh (4 dây) Thời gian chuyển: 11 ms |
Giao tiếp | LAN (TCP/IP 10/100BASE-TX), RS-232C, USB, EXT I/O (D-sub 37 pin), Analog Out (0–1.5 V DC) |
Nguồn điện | 100 – 240 V AC, 50/60 Hz, 40 VA tối đa (16 W điển hình, LCD bật) |
Kích thước và khối lượng | RM3545A-1: 215 × 80 × 306.5 mm, 2.7 kg • RM3545A-2: 215 × 80 × 306.5 mm, 3.4 kg |
Phụ kiện đi kèm máy đo điện trở RM3545A:
- Power cord ×1,
- Temperature sensor Z2001 ×1,
- Male EXT I/O connector ×1,
- EXT. I/O connector cover ×1,
- Spare fuse (F1.6AH 250 V)×1,
- Start up guide ×1,
- Operating Precautions ×1,
- Instruction manual ×1
