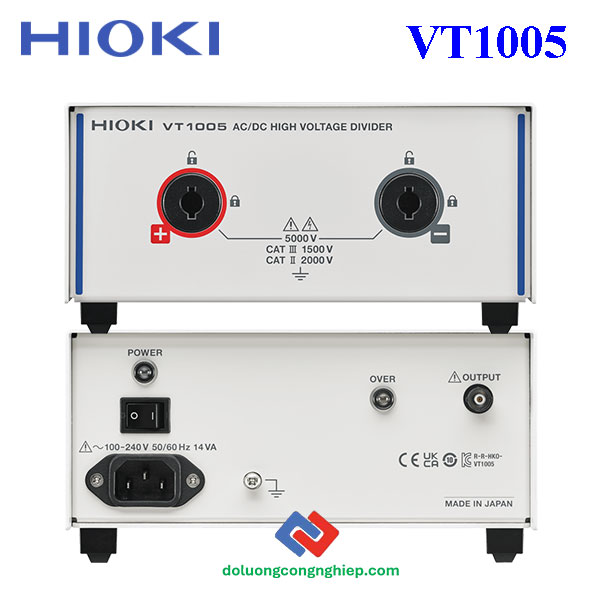

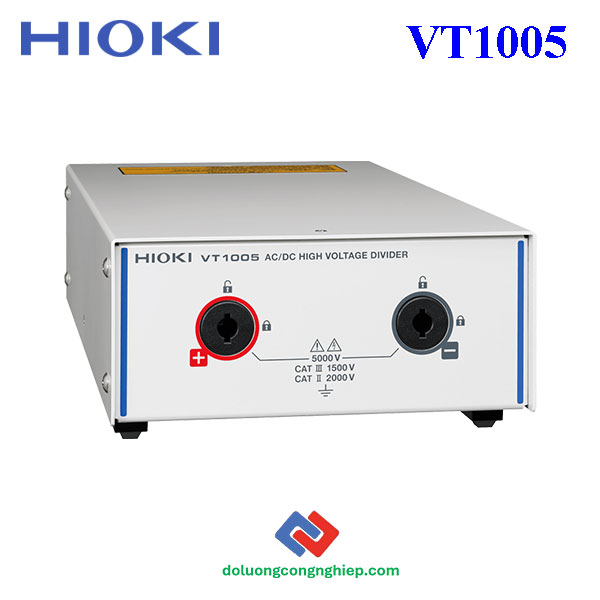

Bộ Chia Áp Hỗ Trợ Phân Tích Công Suất Điện Áp Cao VT1005

Hioki VT1005 là bộ khuếch đại đo điện áp chính xác cao được thiết kế để đo các tín hiệu điện áp cao và tần số rộng trong các ứng dụng thử nghiệm công suất, biến tần và hệ thống năng lượng. Thiết bị hỗ trợ đo điện áp lên tới 5000 V, đạt độ chính xác cơ bản ±0.04% tại 50/60 Hz và băng thông đo rộng DC đến 4 MHz, giúp ghi nhận chính xác cả những dao động nhanh và nhiễu cao tần. Với khả năng cách ly an toàn CAT III 1500 V / CAT II 2000 V và độ ổn định pha xuất sắc (±0.1° đến 500 kHz), VT1005 là giải pháp lý tưởng để kết hợp với các máy phân tích công suất Hioki trong nghiên cứu, phát triển và kiểm thử thiết bị điện – điện tử công suất cao.

<<Tham khảo>> Máy phân tích công suất PW8001

Các tính năng chính của Hioki VT1005:

• Dải điện áp đầu vào tối đa: 5000 V
• Cấp an toàn: 2000 V CAT II / 1500 V CAT III
• Độ chính xác đo lường cao: ±0.08% (DC), ±0.04% (50/60 Hz), ±0.17% (50 kHz)
• Độ phẳng tần số vượt trội:

  • Biên độ: ±0.1% (đến 200 kHz, điển hình)

  • Pha: ±0.1° (đến 500 kHz, điển hình)

• Dải tần đo rộng: DC đến 4 MHz (-3 dB)
• Khả năng chống nhiễu mạnh: CMRR 80 dB (ở 100 kHz, điển hình)
• Phương pháp đo vi sai giúp giảm ảnh hưởng nhiễu và đảm bảo độ chính xác khi đo điện áp cao tần hoặc điện áp xung

Thông số kỹ thuật cơ bản của Hioki VT1005 – Bộ khuếch đại đo điện áp chính xác cao:

• Điện áp định mức tối đa: 5000 V rms, ±7100 V đỉnh (*1)
• Điện áp định mức tối đa (so với đất):

  • Không phân loại đo lường: 5000 V AC/DC (*2)

  • CAT II: 2000 V AC/DC (*3)

  • CAT III: 1500 V AC/DC (*4)

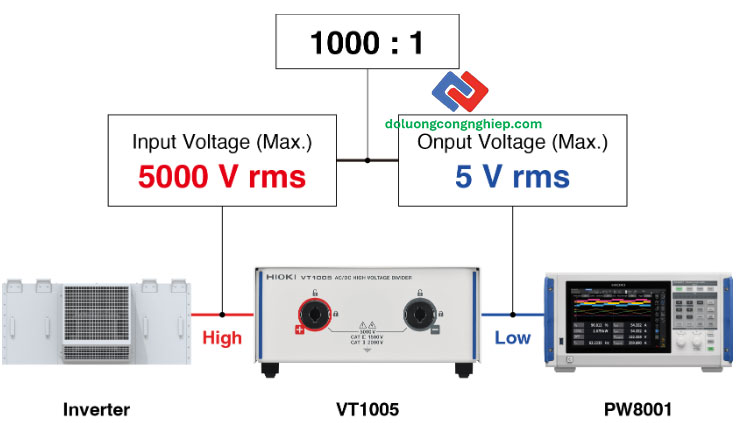

• Tỷ lệ chia điện áp: 1000:1
• Độ chính xác đo lường:

  • ±0.08% (DC)

  • ±0.04% (50/60 Hz)

  • ±0.17% (50 kHz)

• Độ phẳng tần số:

  • Biên độ trong phạm vi ±0.1%: 200 kHz (điển hình)

  • Pha trong phạm vi ±0.1°: 500 kHz (điển hình) (*5)

• Dải tần đo: DC đến 4 MHz (độ chính xác biên độ và pha được đảm bảo đến 1 MHz)
• Tỷ lệ khử điện áp mode chung (CMRR):

  • 50/60 Hz: 90 dB (điển hình)

  • 100 kHz: 80 dB (điển hình)

• Phương pháp đo: Đầu vào vi sai (Differential Input)
• Nhiệt độ/độ ẩm hoạt động: -10°C đến 50°C, ≤80% RH (không ngưng tụ)
• Nguồn cấp: 100–240 V AC, 50/60 Hz
• Tiêu chuẩn: EN 61010 (An toàn), EN 61326 Class A (EMC)
• Kích thước & khối lượng: 195 × 83.2 × 346 mm, khoảng 2.2 kg

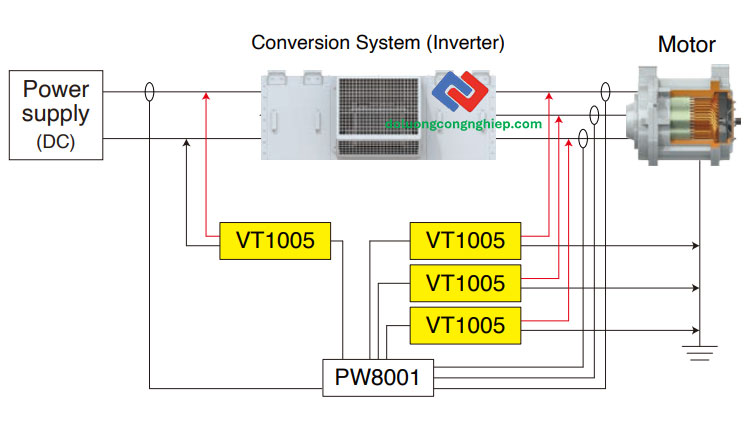

👉 Hioki VT1005 là bộ khuếch đại điện áp chính xác cao, được thiết kế để đo các tín hiệu điện áp cao tần hoặc điện áp xung với độ chính xác và độ ổn định vượt trội, lý tưởng cho ứng dụng trong đo công suất, kiểm thử biến tần và hệ thống năng lượng tái tạo.

Chi tiết hơn về Hioki VT1005 tại đây!

Phụ kiện tiêu chuẩn đi kèm bộ chia áp VT5001:

– L1050-01 Voltage Cord ×1 (1.6 m/ 5.25 ft)
– L9217 Connection Cord ×1 (insulated BNC, 1.6 m/ 5.25 ft)
– 9704 Conversion Adapter ×1 (insulated-female BNC-to-banana plug)
– Power cord ×1
