Máy đo cáp mạng

Máy đo cáp mạng (Cable Tester) là thiết bị chuyên dụng dùng để kiểm tra, đánh giá và xác định tình trạng của hệ thống dây cáp mạng (Ethernet, cáp đồng xoắn đôi, cáp quang…) trong quá trình thi công, vận hành và bảo trì hạ tầng mạng

Chức năng chính của máy đo cáp mạng

1. Kiểm tra đấu nối (Wiring test)

   • Xác định đúng/ sai sơ đồ đấu dây (chuẩn T568A/B).

   • Phát hiện lỗi đứt dây, đảo dây, chéo dây, ngắn mạch.

2. Đo chiều dài & vị trí lỗi (Length & Fault location)

   • Đo độ dài cáp.

   • Một số máy có thể xác định vị trí chính xác điểm đứt hoặc chạm (TDR – Time Domain Reflectometer).

3. Đánh giá hiệu suất truyền dẫn (Performance test)

   • Đo suy hao (attenuation), nhiễu xuyên âm (NEXT, FEXT), Return Loss.

   • Xác định cáp có đáp ứng chuẩn truyền dữ liệu Fast Ethernet, Gigabit, 10 Gigabit không.

4. Chẩn đoán mạng (với dòng cao cấp)

   • Kiểm tra tốc độ kết nối thực tế của cổng switch.

   • Kiểm tra PoE (Power over Ethernet) để cấp nguồn cho IP Camera, Access Point.

   • Xác định VLAN, địa chỉ IP, thông tin switch.

Phân loại máy đo cáp mạng

1. Máy test cáp cơ bản (simple tester)

   • Chỉ kiểm tra sơ đồ đấu dây và thông mạch.

   • Giá rẻ, phù hợp cho lắp đặt đơn giản.

2. Máy test cáp nâng cao (qualifier)

   • Đo chiều dài, vị trí lỗi, đánh giá khả năng truyền dữ liệu (10/100/1000 Mbps).

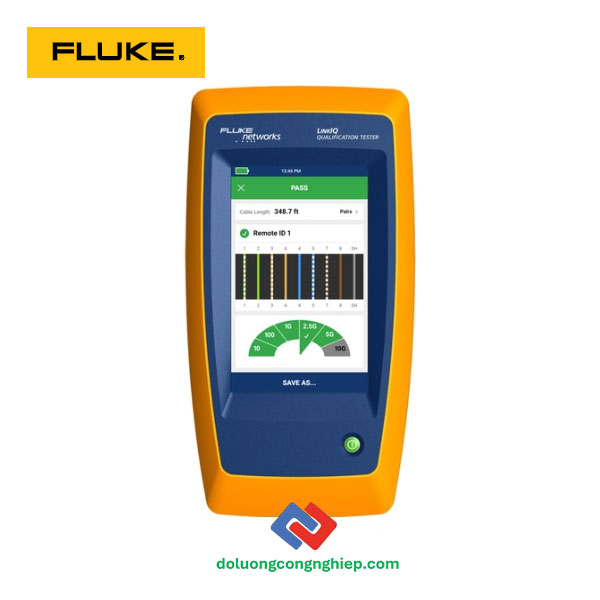

   • Ví dụ: Fluke LinkIQ.

3. Máy chứng nhận cáp (certifier)

   • Đáp ứng tiêu chuẩn quốc tế (TIA/ISO) cho hệ thống cáp.

   • Cho kết quả chính xác nhất, dùng trong thi công & nghiệm thu.

   • Ví dụ: Fluke DSX CableAnalyzer.

————–
